Boar d 13 10. 按照拆卸过程的 相反顺序进行组装 。 11. 组装时参考下图 连接电缆 。 14.3.4. Axis IO Board 的更换步 骤 1. 执行 Head Z Mo tor Diver 的更换步骤 的 No.1~No.4 。 2. 拆下连接到 Boar d 的电缆 。 3. 拧开 Ste p Dr ive r 的固定螺丝后拆下 。 4. 更换新 Bo ard 。 参考 Board 的 Part No . 是 …
Advanced High Speed Flexible Mounter
12
7. 为了拆下下端的 1 个 Head Z Motor Diver Assembly 而拧开 Board 的固定螺丝后拆下。
8. 拧开 Head Z Motor Diver 的固定螺丝后拆下。
9. 更换新 Board。
参考
Board 的 Part No.是 AM03-005372A。
Head Z Motor Assembly
Head Z Motor Driver
Head Z Motor Driver
Board
13
10. 按照拆卸过程的相反顺序进行组装。
11. 组装时参考下图连接电缆。
14.3.4. Axis IO Board的更换步骤
1. 执行 Head Z Motor Diver 的更换步骤的 No.1~No.4。
2. 拆下连接到 Board 的电缆。
3. 拧开 Step Driver 的固定螺丝后拆下。
4. 更换新 Board。
参考
Board 的 Part No.是 AM06-000943A。
5. 按照拆卸过程的相反顺序进行组装。
Axis IO Board
Advanced High Speed Flexible Mounter
14

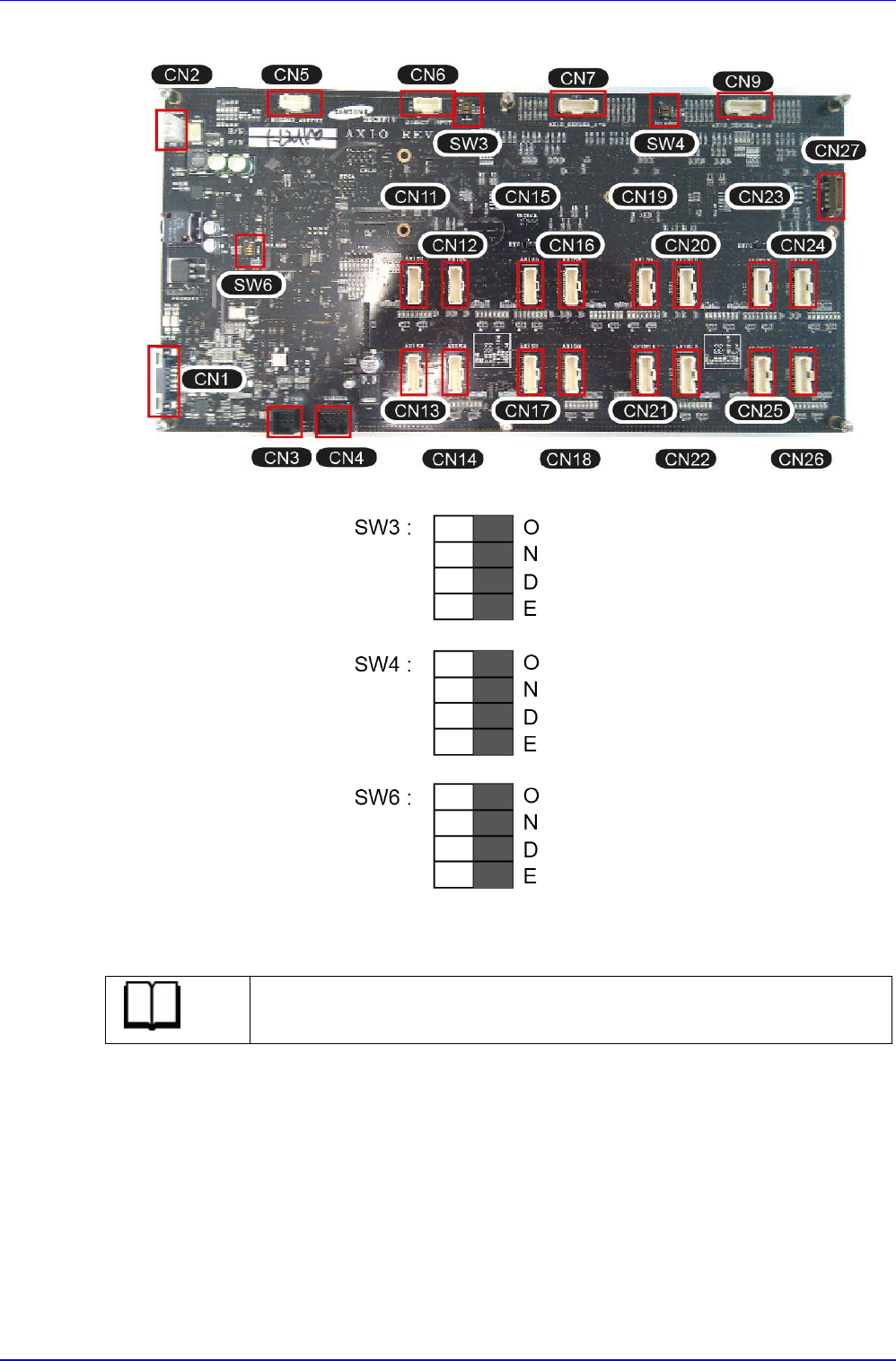

6. 参考下图后设置 Board。
跳线设置法：
参考
左/右 Y Frame 的 Board 跳线设置是相同的。
