Boar d 11 4. 拧开 Co ver 的固定螺丝后 拆下 。 5. 拆下连接到 Boar d 的电缆 。 6. 为了拆下上端的 4 个 Head Z Motor Div er Assem bly 而拧开 Bo ard 的固定螺丝后拆下 。 固定螺丝 Head Z Motor Assembly
Advanced High Speed Flexible Mounter
10
14.3. Y Frame
14.3.1. 所需工具
十字型(+)螺丝刀、一字型(-)螺丝刀
T型扳手或六角扳手

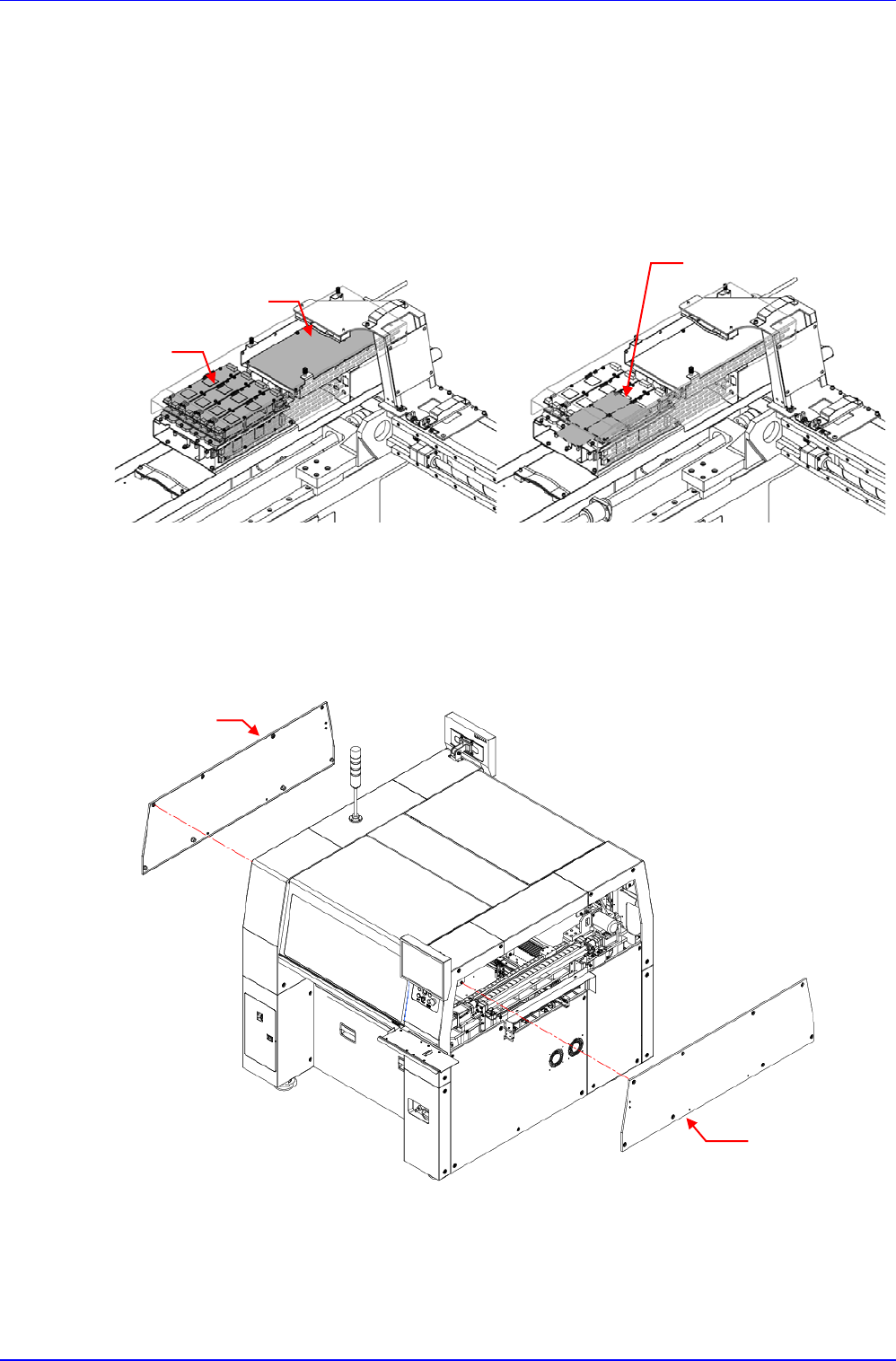

14.3.2. Head Z Motor Driver / Step Driver / Axis IO Board位置
14.3.3. Head Z Motor Driver的更换步骤
1. 正常结束 PC 后，关闭设备正面的主开关(Main Switch)。
2. 必须关闭(OFF)设备的主电源开关。
3. 拆下需要进行更换的方向上的侧盖(Side Cover)。
Side Cover
Side Cover
Step Diver
Z-Motor
Driver
Axis IO Board
Board
11
4. 拧开 Cover 的固定螺丝后拆下。
5. 拆下连接到 Board 的电缆。
6. 为了拆下上端的 4 个 Head Z Motor Diver Assembly 而拧开 Board 的固定螺丝后拆下。
固定螺丝
Head Z Motor Assembly
Advanced High Speed Flexible Mounter
12
7. 为了拆下下端的 1 个 Head Z Motor Diver Assembly 而拧开 Board 的固定螺丝后拆下。
8. 拧开 Head Z Motor Diver 的固定螺丝后拆下。
9. 更换新 Board。
参考
Board 的 Part No.是 AM03-005372A。
Head Z Motor Assembly
Head Z Motor Driver
Head Z Motor Driver
