Advanced High Spee d F lexible Mounter 38 13. 作业完毕后，打 开设备正面的主开 关 (Main Sw itch) 后，重新启动 PC 。 14. 实行 R Of fset Calibrat ion, R - Ax is Of fset C alibra tio n 。 15. 实行 R- Axis Offset Cali bratio n 。 16. 校准完毕后，为 了检验是否正常动 作而进…
Head
37
9. 更换电机时，从电机拆下R轴滑轮，然后拆下电机。
10. 更换新电机。
参考
电机的
Part No.
是
EP08-000007
。
电机与滑轮之间的距离以 1.6mm 的间隔组装。
11. 按照拆卸过程的相反顺序进行组装。
12. 检查该贴装头的Z1~6的吸嘴插槽(Nozzle Slot)是否一致。把具有Home Sensor Dog的轴
先对齐到位于治具一侧的Nozzle Holder Pin，至于其它一双轴，则稍微拧开R轴滑轮的S
crew后一边让轴(Shaft)旋转一边按照治具进行设定，然后固定Screw。
1.6 mm
Pulley
Plate
Pulley Clamp
Insulation
Motor
Advanced High Speed Flexible Mounter
38
13. 作业完毕后，打开设备正面的主开关(Main Switch)后，重新启动PC。
14. 实行R Offset Calibration, R-Axis Offset Calibration。
15. 实行R-Axis Offset Calibration。
16. 校准完毕后，为了检验是否正常动作而进行测试。
Head
39
4.8. Z-Axis Motor / Timing belt
4.8.1. 所需工具
张力规
T型扳手(其它随机工具)或六角扳手
4.8.2. Z-Axis Motor / Timing belt的更换步骤

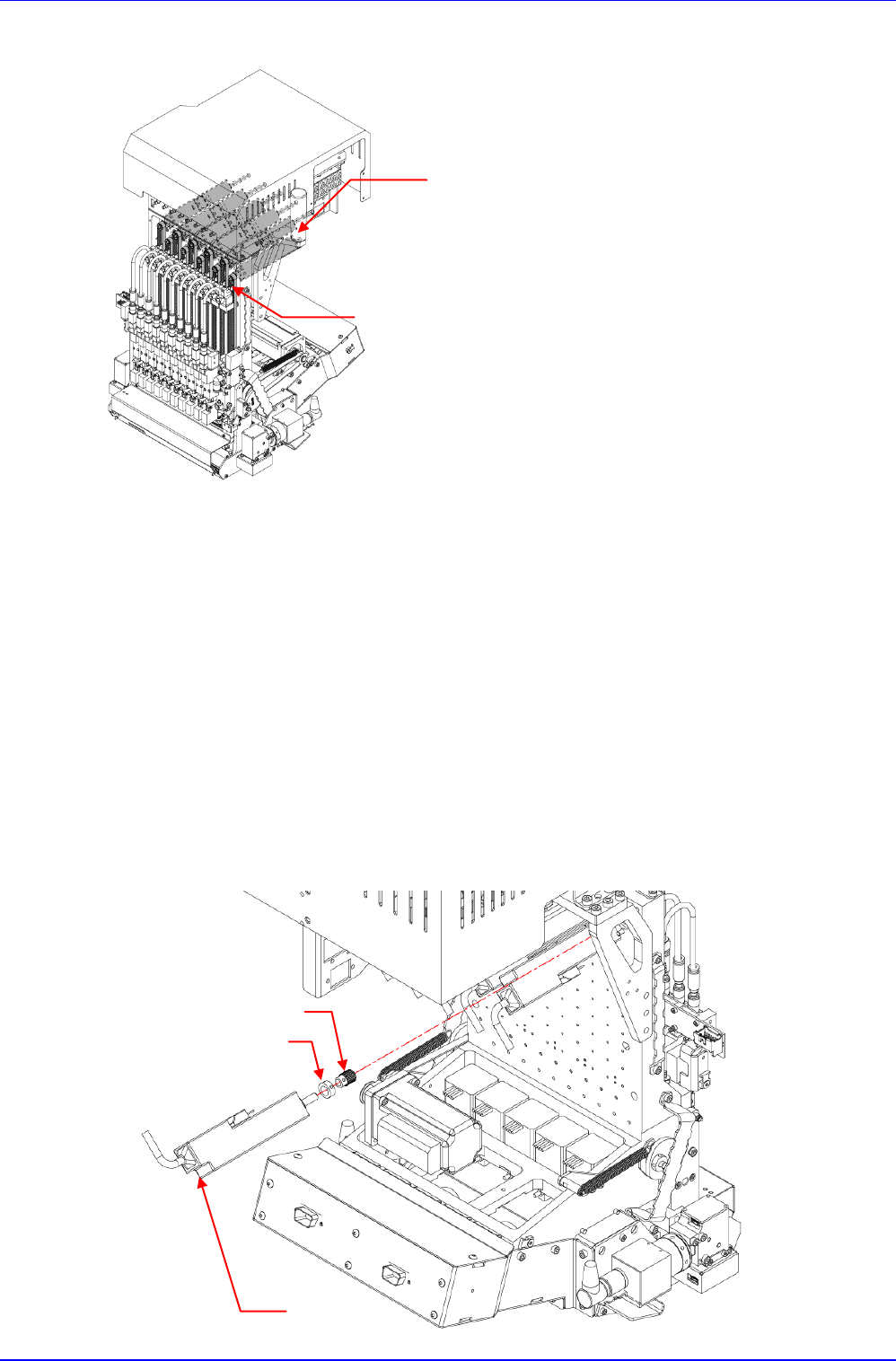

1. 把贴装头模块尽量移动到设备正面。
2. 正常结束PC后，关闭设备正面的主开关(Main Switch)。
3. 拆下连接到电机的电缆。
4. 拆下气压管。
5. 利用扳手拧松把电动机固定到头部本体的固定螺丝。
6. 利用扳手除去Set Screw后分离电动机皮带轮。
Motor
Belt
Motor
Collar
Pulley
