Servicearbeiten CPP/C&P20-Pipettenwechsler 3.8.1 Pipettenwechsler tauschen 148 Serviceanleitung SIPLACE SX4/DX4 3.8 3 . 8 C P P / C & P 2 0 - P ip e t t e n w e c h s le r CPP/C&P20-Pipettenwechsler 3.8.1 3 .…
Servicearbeiten
3.7.6 Stationäre BE-Kamera Digital vom Typ 25/33/36 tauschen Bestückköpfe
Serviceanleitung SIPLACE SX4/DX4 147
3.7.6.1
3.7.6.1 Einbauhöhe der stationären Kamera
Einbauhöhe der stationären Kamera
Je nach Version der Kamera können Sie diese in nur einer oder in mehreren Einbauhöhen einsetzen.
Die nachfolgende Beschreibung gilt für folgende Kameraversionen mit 3 möglichen Einbaupositionen:
▪ BE-Kamera Stat. P&P (TYP33) 55x45 digit. [03016339-xx] ab Version -06
▪ BE-Kamera Stat. P&P (TYP36) 32x32 digit. [03042491-xx] ab Version -04
Stationäre Kamera in Position 1
Stationäre Kamera in Position 2
Die Position 2 ist in der SX- und X-Serie nicht relevant.
Stationäre Kamera in Position 3
VORSICHT
Headcrashgefahr
Eine falsche Einbauhöhe kann einen Headcrash zur Folge haben!
1. Schraube
2. Gewinde im Maschinenständer
Die Position 1 ist in folgenden Fällen zu wählen:
▪ SX1/SX2: Immer
▪ SX4, X-Serie: Wenn im entsprechenden
Bestückbereich mindestens ein DLM- oder CPP-Kopf
betrieben wird.
1. Schraube
2. Gewinde im Maschinenständer
Die Position 3 ist in folgenden Fällen zu wählen:
▪ SX1/SX2: Nie.
▪ SX4, X-Serie: Wenn im entsprechenden
Bestückbereich ausschließlich TwinHead betrieben
werden.
Servicearbeiten
CPP/C&P20-Pipettenwechsler 3.8.1 Pipettenwechsler tauschen
148 Serviceanleitung SIPLACE SX4/DX4
3.8
3.8 CPP/C&P20-Pipettenwechsler
CPP/C&P20-Pipettenwechsler
3.8.1
3.8.1 Pipettenwechsler tauschen
Pipettenwechsler tauschen
Teile, Hilfsmittel und Werkzeug
Wählen Sie den entsprechenden Pipettenwechsler:
▪ PPW Grundaufbau CPx/all komplett lang [03103514-xx] (ersetzt [03070123-xx])
▪ PPW Grundaufbau CPx/all komplett kurz [03103649-xx] (ersetzt [03062463-xx])
▪ Pipettenwechsler CPP X-Serie [00119741-xx]
▪ Pipettenwechsler 2 CPP X-Serie [00119742-xx]
▪ Pipettenwechsler C&P20 SX4/DX4 [00519851-xx]
▪ Pipettenwechsler CPP SX-Serie (kurz) [00519841-xx]
▪ Pipettenwechsler CPP SX-Serie (kurz, Pos. 3 oder 4) [00519842-xx]
▪ Pipettenwechsler C&P20 SX1/SX2 [00519715-xx]
▪ Pipettenwechsler C&P20 SX1/SX2 (Pos. 3 oder 4) [00519843-xx]
▪ Ggf. PPW-Abstimmplatten [03021079-xx]
▪ Tiefenmessschieber (300 mm) [03079617-xx]
▪ Kunststoffplatte
Übersicht
Aus-/Einbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie die vier Befestigungsschrauben (4).
► Lösen Sie die elektrischen und pneumatischen Verbindungen des Pipettenwechslers.
► Achten Sie ggf. auf die Auflagebleche. Diese müssen beim Einbau an die ursprüngliche Stelle mon-
tiert werden.
► Montieren Sie den neuen Pipettenwechsler mit den Auflageblechen.
► Stellen Sie den elektrischen und pneumatischen Anschluss wieder her.
► Kontrollieren Sie die mechanische Höhe des Pipettenwechslers (siehe "5.6.1 Einstellung der Höhe
des Pipettenwechslers" [ ➙ 260]).
1. Abdeckung (darunter die komplette Elektronik und
Pneumatik)
2. Pneumatischer Anschluss
3. Vier Befestigungsschrauben
4. Ventil
Servicearbeiten
3.8.2 Ventil komplett tauschen [03016830-xx] CPP/C&P20-Pipettenwechsler
Serviceanleitung SIPLACE SX4/DX4 149
3.8.2
3.8.2 Ventil komplett tauschen [03016830-xx]
Ventil komplett tauschen [03016830-xx]
Teile, Hilfsmittel und Werkzeug
▪ Ventil komplett [03016830-xx] (X-Serie)
▪ Ventil CPx komplett [03064012-xx] (X-Serie mit CPP, SX4, X-Serie S)
Überblick
Ausbau
► Bauen Sie den Pipettenwechsler aus der Maschine aus. (Siehe "3.8.1 Pipettenwechsler tauschen"
[ ➙ 148])
► Lösen Sie die sechs Befestigungsschrauben der Abdeckung auf der Unterseite des Pipettenwechs-
lers.
► Lösen Sie die drei pneumatischen Anschlüsse (3) am Ventil. Notieren Sie sich die Positionen, so
dass Sie diese später wieder eindeutig zuordnen können.
► Ziehen Sie den Stecker für den elektrischen Anschluss (4) an der Platine ab.
► Lösen Sie die zwei Befestigungsschrauben (2).
► Entnehmen Sie das Ventil (1).
Achten Sie dabei auf die Unterleg-Platte (5). Diese muss bei der Montage wieder lagerichtig einge-
baut werden.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

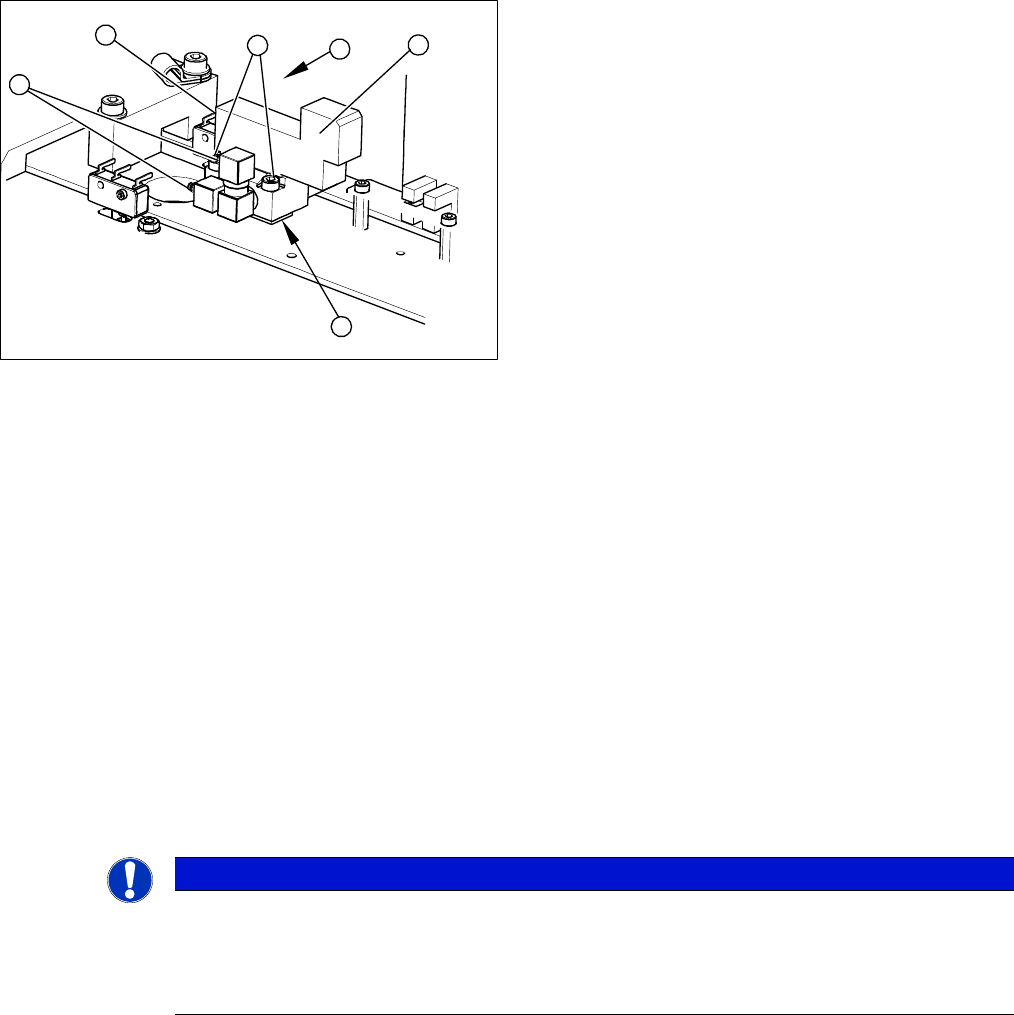

1. Ventil komplett
2. Zwei Befestigungsschrauben
3. Drei pneumatische Anschlüsse
4. Elektrischer Anschluss
4
3
3
5
1
2
HINWEIS
Einbauhinweise
► Bauen Sie das Kabel vom alten auf das neue Ventil um.
► Kontrollieren Sie die mechanische Höhe des Pipettenwechslers (siehe "5.6.1 Einstellung
der Höhe des Pipettenwechslers" [ ➙ 260]).
