Servicearbeiten Schneidgerät 3.9.1 Schneidgerät am BE-Einzug tauschen [03066690- xx] 152 Serviceanleitung SIPLACE SX4/DX4 Einbau ► Bringen Sie das Schnei dgerät in d ie Einbaulage und stützen es m it dem Hilfsmittel ab. …
Servicearbeiten

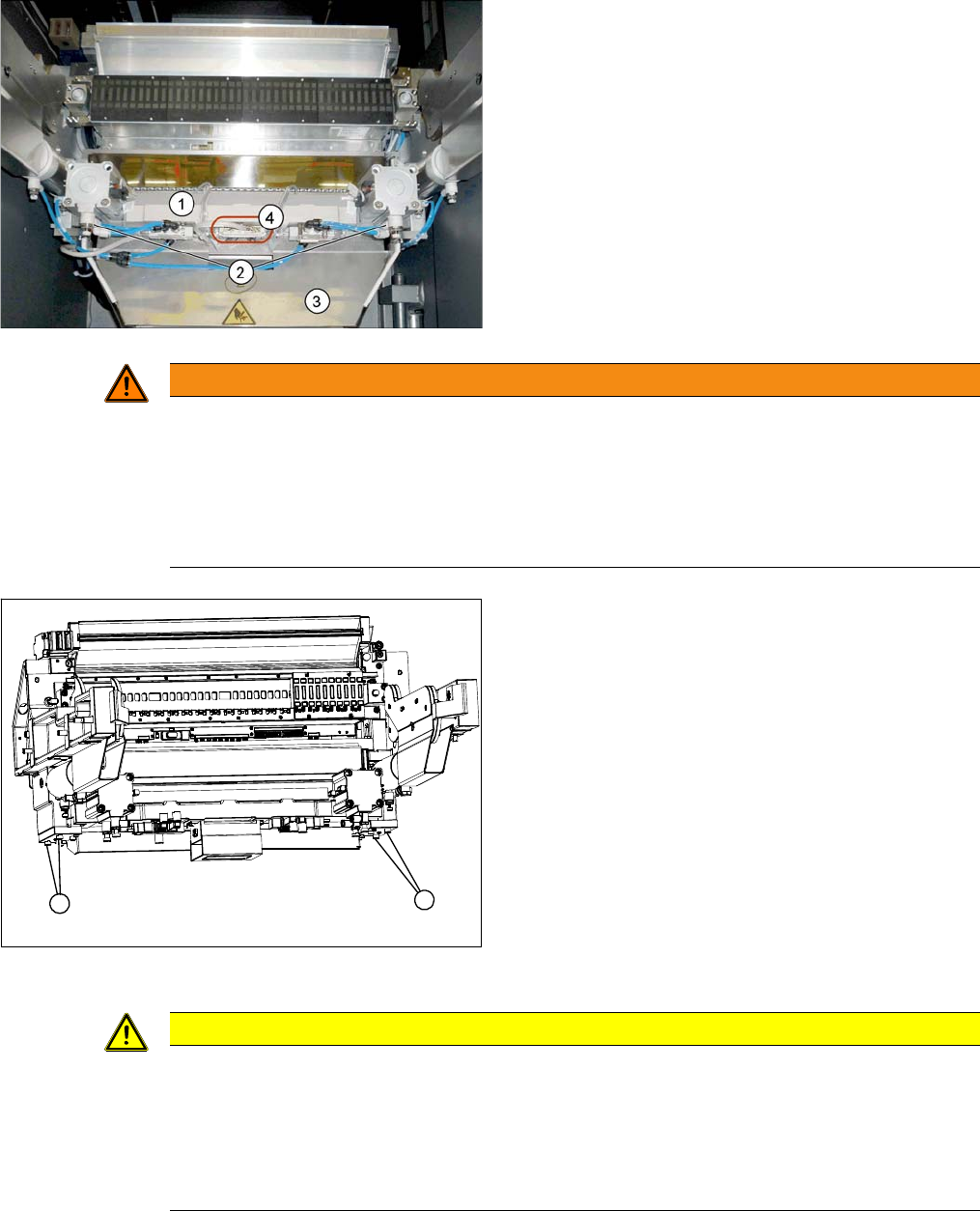

3.9.1 Schneidgerät am BE-Einzug tauschen [03066690-xx] Schneidgerät
Serviceanleitung SIPLACE SX4/DX4 151
1. Schneidgerät
2. Kurzhubzylinder
3. Gurtabfallblech
► Lösen Sie die vier Befestigungsschrauben des
Gurtabfallblechs (3) und entnehmen dieses.
► Lösen Sie die pneumatischen Anschlüsse für die
Kurzhubzylinder (2) am Verbindungsstück.
► Lösen Sie die elektrische Verbindungen (4) zum
Schneidgerät indem Sie den Stecker seitlich drücken
und abziehen.
WARNUNG
Verletzungsgefahr beim Lösen der Befestigung!
Das Schneidgerät wird nur durch die Befestigungsschrauben gehalten und liegt nirgends auf.
Werden die vier Befestigungsschrauben gelöst, fällt das Schneidgerät nach unten heraus.
► Stellen Sie sicher, dass sich niemand unter dem Schneidgerät befindet.
► Stützen Sie das Schneidgerät mit einem geeigneten Hilfsmittel (z. B. höhenverstellbare
Stütze oder Stuhl) nach unten ab.
BE-Einzug (am Beispiel X-Serie)
► Lösen Sie die vier Befestigungsschrauben (1) an der
Halterung des Schneidgerätes.
► Senken Sie das Schneidgerät vorsichtig ab und he-
ben es aus der Maschine heraus.
1
1
VORSICHT
Weitere Arbeiten
► Fixieren Sie für weitere Arbeiten das Schneidgerät mit vier Innensechskantschrauben M6
auf der Montageplatte oder mittels der Schraubzwingen auf einem stabilen, festen Arbeits-
tisch.
► Legen Sie das Schneidgerät nicht auf die Pneumatikanschlüsse unten an den Hubzylin-
dern.
Servicearbeiten
Schneidgerät 3.9.1 Schneidgerät am BE-Einzug tauschen [03066690-xx]
152 Serviceanleitung SIPLACE SX4/DX4
Einbau
► Bringen Sie das Schneidgerät in die Einbaulage und stützen es mit dem Hilfsmittel ab.
► Heben Sie das Schneidgerät vorsichtig an die vorgesehene Positionen.
► Ziehen Sie alle vier Befestigungsschrauben fest.
► Stellen Sie die elektrischen und pneumatischen Anschlüsse wieder her.
► Montieren Sie das Gurtabfallblech.
Schneidgerät (am Beispiel X-Serie)
► Entfernen die beiden Halterungen (1) rechts und links
und montieren diese mit den Abstandshülsen (2) auf
das neue Schneidgerät.
⇨ Ggf. sind auch noch Unterlegscheiben dazwi-
schen, diese müssen beim Einbau wieder an die
ursprüngliche Position montiert werden.
► Heben Sie das Schneidgerät vorsichtig auf die
Abstandshülsen. Legen Sie ggf. die beigelegten Dis-
tanzscheiben dazwischen.
► Ziehen Sie alle vier Befestigungsschrauben fest.
Schneidgerät (am Beispiel X-Serie)
VORSICHT!
Es besteht Verletzungsgefahr an der Schneide der Mes-
ser.
Das Prallblech (2), Deckblech (1) und Schutzblech (3)
müssen deshalb montiert bleiben.
2
1
1
3
2
Servicearbeiten
3.9.2 Prallblech tauschen [03019896-xx] Schneidgerät
Serviceanleitung SIPLACE SX4/DX4 153
3.9.2
3.9.2 Prallblech tauschen [03019896-xx]
Prallblech tauschen [03019896-xx]
Teile, Hilfsmittel und Werkzeug
▪ Prallblech (SIPLACE HF) [03019896-xx]
Ausbau
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
► Bauen Sie das Schneidgerät aus der Maschine aus.
(Siehe "3.9.1 Schneidgerät am BE-Einzug tauschen
[03066690-xx]" [ ➙ 150])
Das Prallblech (1) befindet sich an der Rückseite des
Schneidgeräts.
► Lösen Sie die beiden Befestigungsschrauben (2) des
Prallblechs und nehmen Sie es ab.
