Servicearbeiten
Steuerung 3.3.5 Monitor tauschen [03078913-xx]
62 Serviceanleitung SIPLACE SX4/DX4
3.3.5
3.3.5 Monitor tauschen [03078913-xx]
Monitor tauschen [03078913-xx]
Teile, Hilfsmittel und Werkzeug
▪ Monitor SCD1520-TDC [03078913-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie alle Anschlüsse zum Monitor. Markieren Sie sich ggf. deren Position, um diese später wie-
der eindeutig zuordnen zu können.
► Lockern Sie die obere und untere Befestigungsschraube der Monitor-Halterung an der Maschine
und heben Sie den Monitor mit der Halterung aus den Schlüssellöchern heraus.
► Lösen Sie die vier Befestigungsschrauben des Monitors an der Monitorhalterung. Die Monitorhalte-
rung wird für die Montage des neuen Monitors benötigt.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
1. Monitor
2. Befestigungsschrauben der Monitor-Halterung an
der Maschine
3. Anschlüsse des Monitors
4. Befestigungsschrauben des Monitors an der Halte-
rung
Servicearbeiten
3.4.1 Pneumatik-Übersicht Pneumatik
Serviceanleitung SIPLACE SX4/DX4 63
3.4
3.4 Pneumatik
Pneumatik
Pneumatik - Passende Blindstopfen verwenden
3.4.1
3.4.1 Pneumatik-Übersicht
Pneumatik-Übersicht
Die Pneumatik ist an den Stellplätzen 1, 3 und 4 hinter den Seitenverkleidungen untergebracht.
VORSICHT
Druckluftversorgung abschalten
Bei allen Arbeiten an der Pneumatik muss die Maschine von der Druckluftversorgung getrennt
werden.
VORSICHT
Passende Blindstopfen verwenden
► Verwenden Sie in der gesamten Maschine nur Blindstopfen, welche auch zum Hersteller
des Druckluftanschlusses passen. Andernfalls kann ein fester Sitz der Stopfen nicht
gewährleistet werden.
► Wir empfehlen die Verwendung von Blindstopfen der Firma Festo.
1. Stellplatz 3, hinter der Seitenverkleidung: Elmo-Blo-
wer mit Elektrik, Kühlluftfilter
2. Stellplatz 4, hinter der Seitenverkleidung
3. Proportionalregler für Portalgruppe Bestückköpfe
BB1/BB2
1. Stellplatz 1, hinter der Seitenverkleidung: Anschluss-
kupplung, Haupthahn mit Druckluftfilter, Druckluftan-
zeigen
2. Stellplatz 1, unten im Maschinenrahmen: Druckluft-
anschluss für Portalkabelschlepp und für Option Va-
kuumpumpe
3. 5/2 Wegeventil [03062277-xx]
Hauptventil (X59) für PPW, Einzug, Transport
4. 5/2 Magnetventil [00344974-xx]
Sicherheitsventil (X60) für Gurtschneider
5. Druckregler [03062103-xx]
Servicearbeiten
Pneumatik 3.4.2 Abdichten von Schraubverbindungen
64 Serviceanleitung SIPLACE SX4/DX4
3.4.2
3.4.2 Abdichten von Schraubverbindungen
Abdichten von Schraubverbindungen
3.4.3
3.4.3 Untere Seitenverkleidung demontieren
Untere Seitenverkleidung demontieren
HINWEIS
Abdichten von Schraubverbindungen
Werden Druckluft-Schraubverbindungen gelöst, dann müssen diese anschließend wieder ab-
gedichtet werden. Verwenden Sie in jedem Fall die selbe Dichttechnik wie vor dem Ausbau.
Es gibt mehrere Dichttechniken:
► Dichtring (Gummi oder Kunststoff)
Diese werden entweder mitgeliefert oder es werden die zuvor verwendeten eingebaut.
Prüfen Sie die Dichtringe auf Beschädigungen.
► Dichtmittel
Hier gibt es mehrere Varianten:
Loctite 567 [03097172-xx] und Loctite 55 [03092492-xx] – Nach dem Lösen der Verbindung
muss das Gewinde gereinigt und mit Loctite abgedichtet werden. Der Dichtfaden von Loc-
tite 55 muss in Gewinderichtung aufgebracht werden.
Darüber hinaus kann sich ein Dichtmittel bereits auf dem Gewinde befinden.

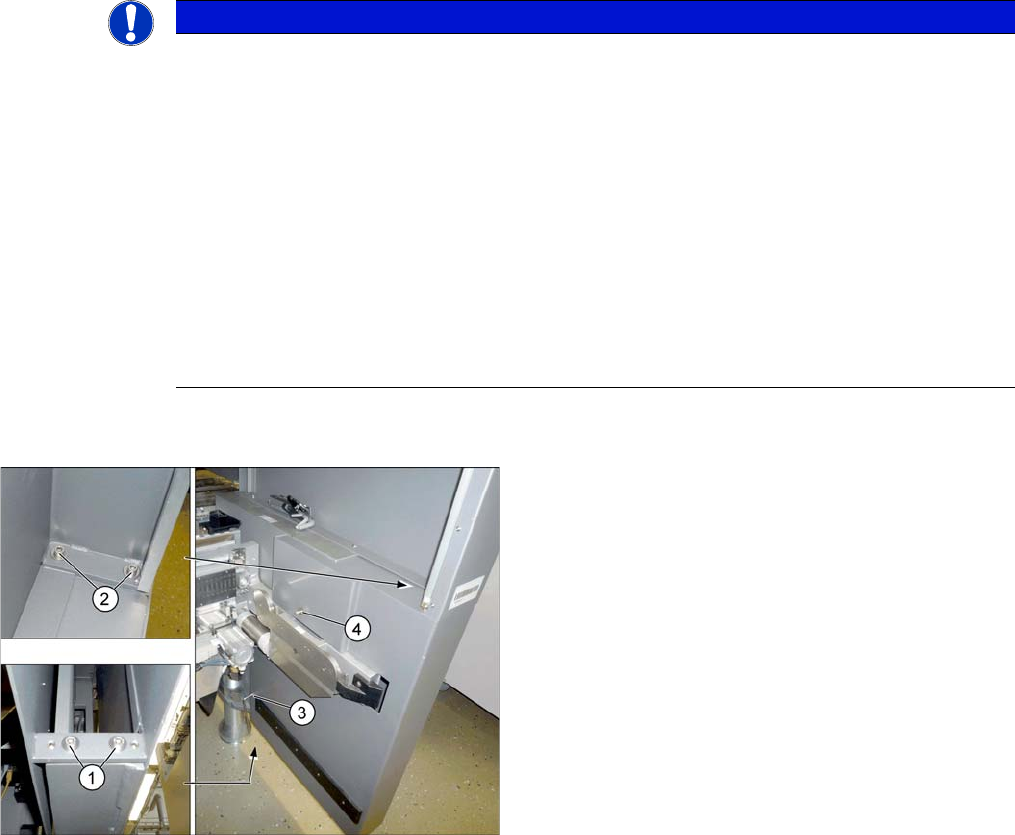

Für die meisten Arbeiten an der Pneumatik ist es notwen-
dig die untere Seitenverkleidung zu demontieren.
► Lösen Sie die 6 Befestigungsschrauben der Seiten-
verkleidung in der Reihenfolge (1) bis (4) und neh-
men Sie diese ab. Halten Sie die Seitenverkleidung
während des Abschraubens fest, so dass diese nicht
herunterfallen kann.
► Ziehen Sie die Seitenverkleidung vorsichtig heraus.
