Servicearbeiten 3.3.4 Speichererweiterung BoxPC tauschen [03086337-xx] Steuerung Serviceanleitung SIPLACE SX4/DX4 61 3.3.4 3 . 3 . 4 S p e ic h e r e r w e it e r u n g B o x P C t a u s c h e n [ 0 3 0 8 6 3 3 7 - x x ]…
Servicearbeiten
Steuerung 3.3.3 Hotlink-Interface-Karte tauschen [03052135-xx]
60 Serviceanleitung SIPLACE SX4/DX4
3.3.3
3.3.3 Hotlink-Interface-Karte tauschen [03052135-xx]
Hotlink-Interface-Karte tauschen [03052135-xx]
Teile, Hilfsmittel und Werkzeug
▪ Hotlink-Interface PCI-A24-K01 [03052135-xx]
Übersicht
Das Hotlink-Interface ist im BoxPC eingebaut.
Aus-/Einbau
► Der Aus- und Einbau des Hotlink-Interface erfolgt analog zur CAN-Karte (Siehe "3.3.2 CAN-Karte
tauschen [03079973-xx]" [ ➙ 59]). Beachten Sie dabei folgende Hinweise:
VORSICHT
Hotlink-Interface-Power-Kabel
Die Hotlink-Interface-Karte wird ohne Hotlink-Interface-Power-Kabel geliefert.
► Bestellen Sie das Hotlink-Interface-Power-Kabel [03042074-xx] ggf. dazu.
VORSICHT
Einbauhinweise
► Stecken Sie das Hotlink-Interface-Power-Kabel [03042074-xx] an. Beachten Sie dazu auch
die folgende Abbildung.

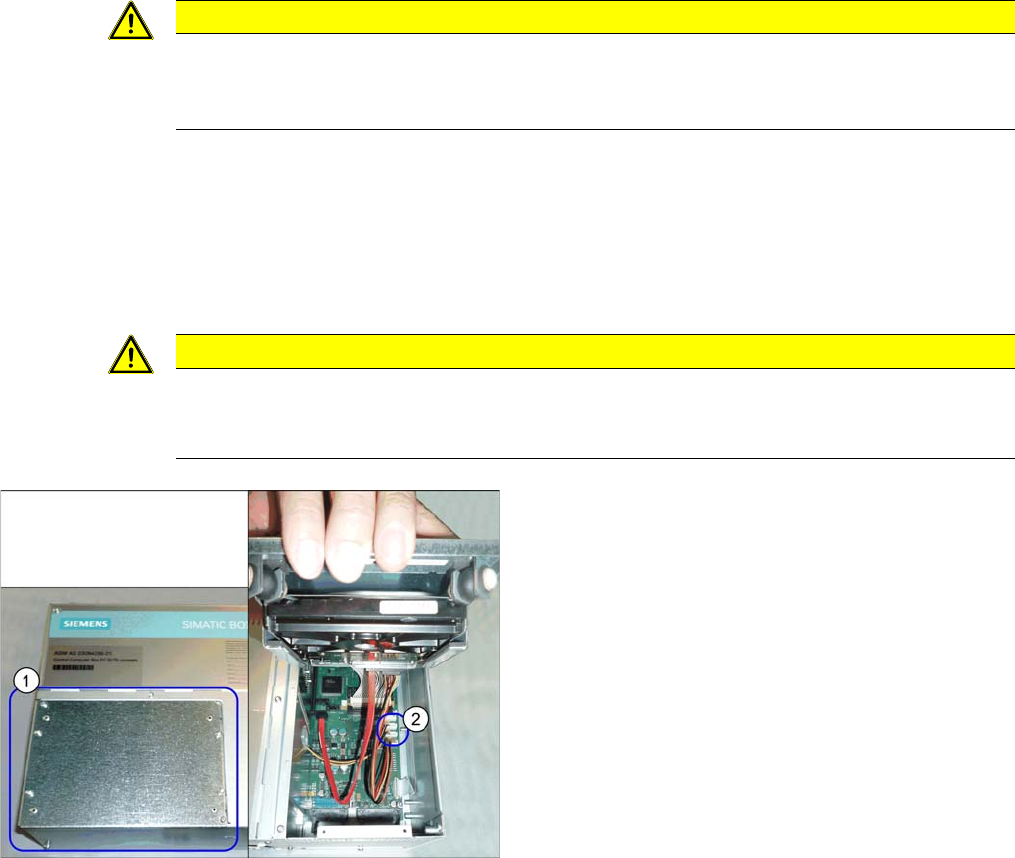

Hotlink-Kabel
► Wird das Hotlink-Interface-Power-Kabel (2) ge-
tauscht, so muss dazu die Abdeckung (1) über den
Festplatten gelöst und geöffnet werden.
Wenn Sie das alte Hotlink-Interface-Power-Kabel
weiter verwenden dann ist dieser Schritt nicht not-
wendig.
Servicearbeiten
3.3.4 Speichererweiterung BoxPC tauschen [03086337-xx] Steuerung
Serviceanleitung SIPLACE SX4/DX4 61
3.3.4
3.3.4 Speichererweiterung BoxPC tauschen [03086337-xx]
Speichererweiterung BoxPC tauschen [03086337-xx]
Teile, Hilfsmittel und Werkzeug
▪ Arbeitsspeicher SO-DIMM DDR2 667, 1024 MB [03086337-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Bauen Sie den BoxPC aus der Maschine aus.
(Siehe Steuerrechner BoxPC tauschen [03084494-xx])
► Lösen Sie die beiden Befestigungsschrauben der Abdeckung des BoxPC und öffnen Sie diese.
► Lösen Sie die Verriegelung auf beiden Seiten der Speichererweiterung und nehmen Sie die Spei-
chererweiterung heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.3.2 CAN-Karte tauschen [03079973-xx] [ ➙ 59]
3.3.1 Steuerrechner BoxPC tauschen [ ➙ 57]
1. Speichererweiterung
VORSICHT
Einbauhinweise
► Achten Sie darauf die Speichererweiterung richtig herum einzusetzen. Die neue Speiche-
rerweiterung muss fühlbar in die Halterungen einrasten.
Servicearbeiten
Steuerung 3.3.5 Monitor tauschen [03078913-xx]
62 Serviceanleitung SIPLACE SX4/DX4
3.3.5
3.3.5 Monitor tauschen [03078913-xx]
Monitor tauschen [03078913-xx]
Teile, Hilfsmittel und Werkzeug
▪ Monitor SCD1520-TDC [03078913-xx]
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 12].
► Lösen Sie alle Anschlüsse zum Monitor. Markieren Sie sich ggf. deren Position, um diese später wie-
der eindeutig zuordnen zu können.
► Lockern Sie die obere und untere Befestigungsschraube der Monitor-Halterung an der Maschine
und heben Sie den Monitor mit der Halterung aus den Schlüssellöchern heraus.
► Lösen Sie die vier Befestigungsschrauben des Monitors an der Monitorhalterung. Die Monitorhalte-
rung wird für die Montage des neuen Monitors benötigt.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
1. Monitor
2. Befestigungsschrauben der Monitor-Halterung an
der Maschine
3. Anschlüsse des Monitors
4. Befestigungsschrauben des Monitors an der Halte-
rung
