Service-Arbeiten
Weißabgleich der SIPLACE Vision Kameras digital Bestückköpfe
SIPLACE D-Serie Serviceanleitung (internal version)
107
<Camera Type ="iX20-K01" CCD Sensortyp
Version ="VER 0002"
SerialNumber ="0055.10.06" />
<Firmware Firmwareversionen mit SITEST ‘downloadbar’
Application ="0.5.03.02"
BIOS ="0.5.03.CF" />
- <Calibration
FirstCalibration ="22.5.2006" Kalibrierdatum beim Herstellen
LastCalibration ="25.10.2006" Kalibrierdatum der aktuellen –, letzten Kalibrierung.
TypeOfLastCalibration ="20" 1 Helligkeitskalibrierung der Fertigung / 20 –
Kalibrierung in der Anwendung vor Ort
NumberOfCalibrations ="2"> Zählerstand aller vollständigen Kalibrierungen
(abgespeichert auf dem Kamera-EPROM)
<CameraPosition Kamerapositionen stationärer Kameras im X/Y
Maschinenkoordinatensystem
x_mm ="0.000"
y_mm ="0.000"
Angle_degrees ="-90.00" /> Kamerawinkel in der Maschine
<FocusHeight
z_mm ="14.833" />
<Illumination Helligkeitswerte der Beleuchtungsebenen nach dem
Weißabgleich.
Plane1 ="123" Kameraspezifische Beleuchtungsebenen
Plane2 ="126" > Werte sollen ähnlich sein
> Werte dividiert durch den Camera gain factor liegen
typischerweise unter hundert.
Plane3 ="117"
Plane4 ="140"
Plane5 ="129"
Plane6 ="0" Ebenen mit ‘0’ sind beim jeweiligen Kameratyp nicht
montiert.
CameraGain ="2.925" Verstärkungsfaktor der Kamera
DeadTime ="48800" />
<Shading Status ="0"
ShadingFactorX0 ="0.000000"
ShadingFactorX1 ="0.000000"
ShadingFactorX2 ="0.000000"
ShadingFactorX3 ="0.000000"
ShadingFactorX4 ="0.000000" />
<DefaultScale
x_nm ="26683" Default Pixelgröße durch Konstruktion
y_nm ="26710" Default Pixelgröße durch Konstruktion
StateX ="2" />
<CurrentScale
x_nm ="26741" Gemessene Pixelgröße
Parametername Wert der Kamera Kommentar
Service-Arbeiten
Bestückköpfe Weißabgleich der SIPLACE Vision Kameras digital
108 SIPLACE D-Serie Serviceanleitung (internal version)
y_nm ="26772" /> Gemessene Pixelgröße
</Calibration>
<Statistics
NumberOfFlashes ="0"
NumberOfBootUps ="262" />
<Diagnostics
StateOfGSM ="4"
LastError ="00" />
<HardwareState
ChecksumEEPROM ="OK"
Selftest ="OK" />
- <SensorSpecificData
PixelScale ="124">
<FieldOfView
StartX ="204"
StartY ="8"
SizeX ="1220" Anzahl Pixel (Bildpunkte) pro Zeile des Gesichtsfeldes
SizeY ="1220" /> Anzahl Pixel (Bildpunkte) pro Spalte des Gesichts-
feldes
<Extended
MaxIllum ="10"
MinSleep ="10"
ModusTrigger ="4"
ModusTransmit ="0"
ModusEnable ="2"
ModusSense ="12"
ModusExposure ="5"
Can0ToPlane ="1"
Can1ToPlane ="2"
Can2ToPlane ="4"
Can3ToPlane ="8"
Can4ToPlane ="16"
Can5ToPlane ="32"
FlashDelay ="0"
FinishDelay ="0"
ModusFlash ="0"
TriggerExposure ="20"
MaxExposure ="200" />
</SensorSpecificData>
</Sensorsystem>
Parametername Wert der Kamera Kommentar
Messmittel und Werkzeuge
SIPLACE Axis Tester (SAT) [03002801-01]
SIPLACE D-Serie Serviceanleitung (internal version)
109
5 Messmittel und Werkzeuge
5.1 SIPLACE Axis Tester (SAT) [03002801-01]

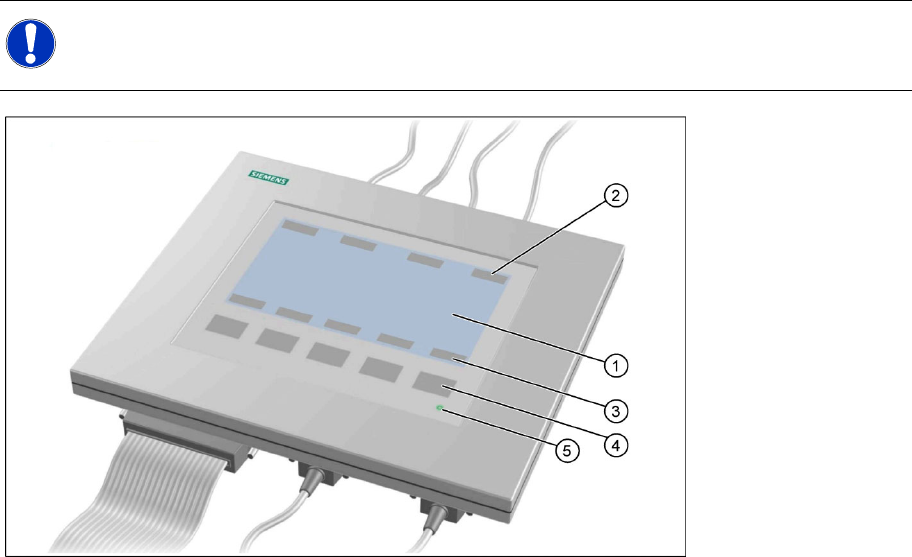

5-1: Achsprüfgerät - Draufsicht
Legende
1. LCD-Display mit 240 x 128 Pixel, Schwarzweiß-Darstellung, mit Hintergrundbeleuchtung
Auf dem LCD-Display werden die Menüs angezeigt und die aufgenommenen Trigger-, Spur- und
Positionssignale grafisch dargestellt. Alle relevanten Parameter wie
–Zeitbasis,
– Zeitmesswerte,
– Signalpegel und
– Cursorpositionen mit den zugehörigen Zeitdifferenzwerten
werden als alpha-numerische Angaben in die grafische Darstellung der Messkurven eingeblendet.
2. Dynamische Funktionsanzeige der BNC-Buchsenbelegung auf dem LCD-Display
3. Dynamische Funktionsanzeige der Belegung der Membrantasten auf dem LCD-Display
4. Fünf Membrantasten für die Menüsteuerung
5. Grüne LED zur Betriebsanzeige
HINWEIS:
Das Achsprüfgerät ist für Maschinen mit A363 vorgesehen. Bei Maschinen mit A364 ist die
Funktion eingeschränkt.
