Service-Arbeiten
D4 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
89
4.1.4.5 X-Motoreinheit tauschen [00333167-03]
Werkzeuge und Hilfsmittel
Sechskantstiftschlüssel, Satz DIN 911
Kabelbinder
Riemenspannungsmessgerät TSM [00326015-01]
Bedienungsanleitung "Riemenspannungen messen"
Teile
X-Motoreinheit [00333167-03]
X-Motoreinheit ausbauen

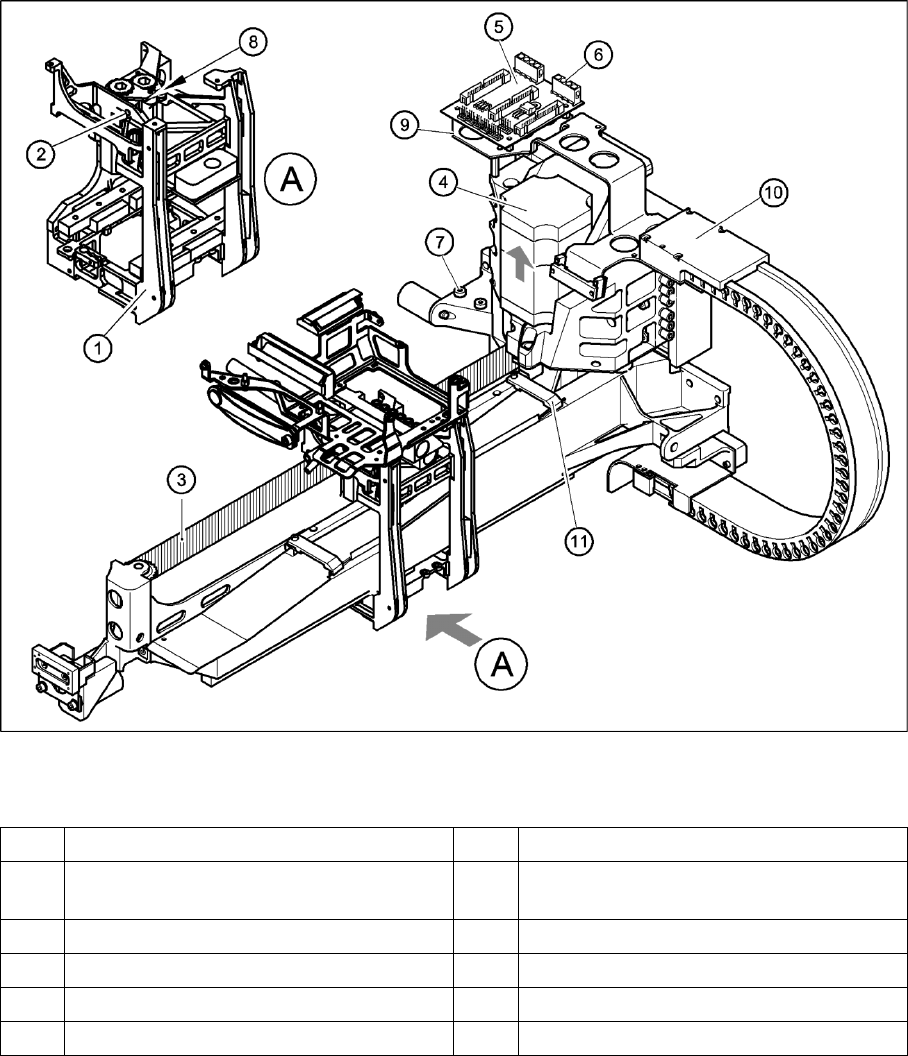

4-26: X-Motoreinheit tauschen
Legende
1 Kopfhalterung 7 Innensechskantschrauben M6x14, 2 Stück
2 Innensechskantschraube M4x35 zum Spannen
des X-Zahnriemens
8 Kontermutter
3 Synchroflex X-Zahnriemen 9 Platinenhalter
4 X-Motoreinheit 10 Kabelhalter
5 X/Y-Verteiler 11 Kabelklemme
6 X5 Steckplatz für X-Motor
Service-Arbeiten
Portal D4
90 SIPLACE D-Serie Serviceanleitung (internal version)
X Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
Portale 1 und 3
X Bauen Sie die schwarze Abdeckleiste an der Traverse oberhalb des jeweiligen Portals ab:
Ziehen Sie dazu das Lüfterkabel vom Stecker ab. Der Lüfter ist an der schwarzen Abdeckleiste
befestigt.
Entfernen Sie die schwarze Abdeckleiste (3 Innensechskantschrauben, M6x8).
X Trennen Sie die Kabelbinder zum Fixieren der X-Motorleitung durch.
X Entfernen Sie die Kabelklemme für das Flachbandkabel (11).
X Ziehen Sie alle Stecker vom X/Y-Verteiler (5) ab.
X Entfernen Sie den X/Y-Verteiler (5).
X Entfernen Sie den Platinenhalter des X/Y-Verteilers (9).
X Entfernen Sie den Kabelhalter (10) des Kabelschlepps.
X Zum Entspannen des Zahnriemens (3)
lösen Sie die Kontermutter (8),
drehen Sie die Innensechskantschraube (2) gegen den Uhrzeigersinn.
X Lockern Sie beide Innensechskantschrauben M6x14 (7) zum Klemmen der X-Motoreinheit (4).
X Ziehen Sie die X-Motoreinheit (4) nach oben heraus.
X Drücken Sie dazu den Platinenhalter leicht zur Seite.
Portale 2 und 4
X Bauen Sie die schwarze Abdeckleiste an der Traverse oberhalb des jeweiligen Portals ab:
Ziehen Sie dazu das Lüfterkabel vom Stecker ab. Der Lüfter ist an der schwarzen Abdeckleiste
befestigt.
Entfernen Sie die schwarze Abdeckleiste (3 Innensechskantschrauben, M6x8).
X Trennen Sie die Kabelbinder zum Fixieren der X-Motorleitung durch.
X Entfernen Sie die Kabelklemme für das Flachbandkabel (11).
X Ziehen Sie den Stecker des X-Motors vom X/Y-Verteiler (5) ab.
X Entfernen Sie den Platinenhalter des X/Y-Verteilers (9).
X Entfernen Sie den Kabelhalter (10) des Kabelschlepps.
X Zum Entspannen des Zahnriemens (9)
lösen Sie die Kontermutter (8),
drehen Sie die Innensechskantschraube (2) gegen den Uhrzeigersinn.
X
Lockern Sie beide Innensechskantschrauben M6x14 (7) zum Klemmen der X-Motoreinheit (4).
X Ziehen Sie die X-Motoreinheit (4) nach oben heraus.
Drücken Sie dazu den Platinenhalter leicht zur Seite.
GEFAHR: STARKES MAGNETFELD
X Beachten Sie die speziellen Sicherheitshinweise für Arbeiten in der Nähe starker
Magnetfelder.
Service-Arbeiten
D4 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
91
X-Motoreinheit einbauen
4-27: X-Motoreinheit tauschen
Portale 1 und 3
X Setzen Sie die X-Motoreinheit (4) vorsichtig
bis zum Anschlag ein.
Achten Sie darauf, dass dabei der Zahnriemen
nicht beschädigt wird. Das
Motoranschlusskabel zeigt in Richtung
Permanentmagnete des Linearantriebs.
X Klemmen Sie die X-Motoreinheit mit beiden
Innensechskantschrauben (7).
X Montieren Sie den Kabelhalter des
Kabelschlepps (10).
X Montieren Sie den Platinenhalter (9).
X Montieren Sie den X/Y-Verteiler (5).
X Stecken Sie alle Stecker auf die Steckplätze
des X/Y-Verteilers auf (5).
X Fixieren Sie das Flachbandkabel mit der
Kabelklemme (11).
X Fixieren Sie alle Kabel mit Kabelbindern.
VORSICHT:
Überprüfen Sie, dass alle Kabel fest
sitzen. Aufgrund der hohen
Beschleunigungskräfte könnten sonst
Kabel verrutschen und abgeschert
werden.
X Spannen Sie den X-Zahnriemen mit der
Innensechskantschraube (2) vor.
X Montieren Sie die schwarze Abdeckleiste an
der Traverse oberhalb des jeweiligen Portals
mit den drei Innensechskantschrauben M6x8.
X Schließen Sie den Lüftermotor an.
