Messmittel und Werkzeuge Lieferumfang Achsenprüfgerät (alte Version) und Adapterplatine SIPLACE D-Serie Serviceanleitung (internal version) 113 5.3 Achsenprüfgerät (alte V ersion) und Adapterplatine Artikelnummern Achs…
Messmittel und Werkzeuge
SIPLACE Diagnose Adapter A364 [03051220-01] Lieferumfang
112 SIPLACE D-Serie Serviceanleitung (internal version)
5.2 SIPLACE Diagnose Adapter A364 [03051220-01]
Einsatz:
Die Adapterkarte wird zur Überprüfung der Dynamik an der Achskarte A364 benötigt.
Die Achskarte A364 ist mit zwei Prozessoren (Modul 1 und Modul 2) ausgestattet, d. h. ein Prozessor
steuert zwei Achsen.
HINWEIS:
Dieser Adapter ist für alle Maschinen mit A364 und als Adapter für die CAN-Test-Box mit
Kraftmesstool vorgesehen.

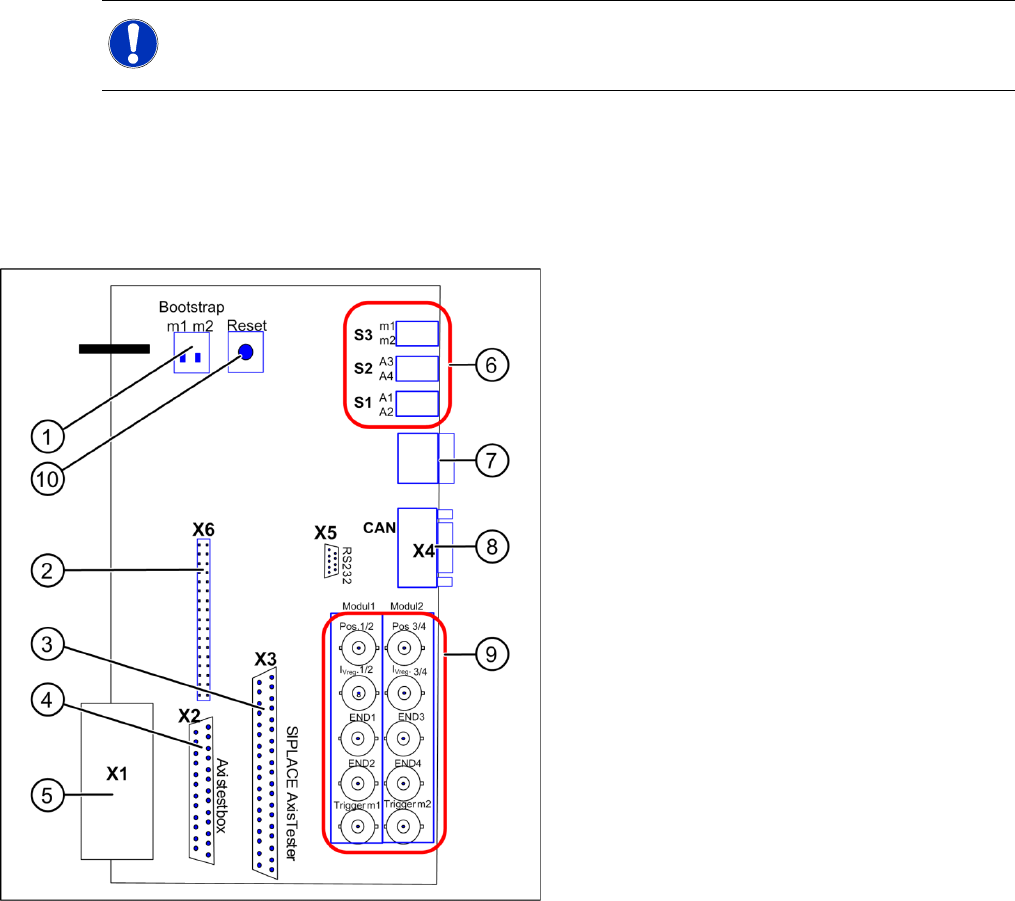

5-3: Adapterkarte für A364
Legende
Modul 1: Achse 1/2
Modul 2: Achse 3/4
1. Bootstrap Modus: m1 = Modul1 / m2 = Modul2
2. Diagnose – Stecker X6
3. Anschluss X3 SIPLACE-AxisTester
4. Anschluss X2 Achstestbox
5. Anschluss X1 zur A364
6. Schalter:
– S3: für die 7 Segmentanzeige zwischen
Modul 1 und 2
– S2: Auswahl Modul 2 Achse 3 und 4
– S1: Auswahl Modul 1 Achse 1 und 2
7. Diagnose – 7-Segment-Anzeige
8. CAN-Bus-Stecker (Sub-D)
9. BNC-Buchsen:
– Positionsabweichung 1/2 – 3/4 je nach
Schalterstellung S1, S2
– momentbildender Strom I
soll
1/2 – 3/4 je
nach Schalterstellung S1, S2
– END 1 - 4 Endemeldung der Achsen 1 - 4
– vorgeschaltete Endemeldung: Trigger m1
für Achse 1/2, Trigger m2 für Achse 3/4, je
nach Schalterstellung S1, S2
10. Zurücksetzen beider Prozessoren
Messmittel und Werkzeuge
Lieferumfang Achsenprüfgerät (alte Version) und Adapterplatine
SIPLACE D-Serie Serviceanleitung (internal version)
113
5.3 Achsenprüfgerät (alte Version) und Adapterplatine
Artikelnummern
Achsenprüfgerät, inklusive Adapterplatine [00303430-06]
Achsenprüfgerät [00328041-05]
Kabel [00304771-03]
Adapterplatine für Achsenprüfgerät [00328040-01]
Einsatz:
Abgleich der Achsdynamiken der Bestückkopf und Portalachsen.
HINWEIS:
Dieses Achsenprüfgerät ist für alle Maschinen mit A363 vorgesehen. Bei Maschinen mit A364
ist die Funktion eingeschränkt.
Adapterplatine für Achsenprüfgerät
Art.-Nr. [00328040-01]
Achsenprüfgerät SIPLACE – Vorderseite
Art.-Nr. [00328041-05]
Achsenprüfgerät SIPLACE – Rückseite
Art.-Nr. [00328041-05]
Messmittel und Werkzeuge
Spursignal-Tester [00343785-01] Lieferumfang
114 SIPLACE D-Serie Serviceanleitung (internal version)
5.4 Spursignal-Tester [00343785-01]
5.5 Spursignal-Tester [00322510-01]
Einsatz:
Der Spursignal-Tester wird zum Prüfen der
Spursignale der inkrementalen Messsysteme
Portalachsen verwendet (ab SIPLACE HS50).
Einsatz:
Der Spursignal-Tester wird zum Prüfen der
Spursignale der inkrementalen Messsysteme
verwendet – insbesondere für die Kopfachsen.
Auch für die Spursignale der Portalachsen an
älteren SIPLACE-Automaten (S20, F4)
verwendet.
