Service-Arbeiten Portal D3 52 SIPLACE D-Serie Serviceanleitung (internal version) Kabelschlepp vorbereiten Handhabung und Übersicht über die Lehre Der Kabelschlepp wird als komplett montierte Baugruppe geliefert. Die Pne…
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
51
Folgende Hilfsmittel sind im Kabelschlepp mit der S-Nummer enthalten:
Lehre f. Kabelschlepp Portal 1+3 X-Serie [00383029-01]
Lehre f. Kabelschlepp Portal 2+4 X-Serie [00383057-01]
Lehre f. Kabelschlepp X4I [00383057-xx]
Edding Lackmarker weiß [00382740-01]
Steckverbindung QS-6 [03049770-01]
Um den Kabelschlepp demontieren zu können,
müssen je nach Konfiguration der Maschine
entsprechende Baugruppen, Abdeckungen und
Abdeckbleche demontiert werden.
X Demontieren Sie alle nötigen Abdeckbleche
am Portalkabelschlepp. Kennzeichnen Sie
deren Lage und Position, da diese wieder an
der ursprünglichen Lage montiert werden
müssen.
X Entfernen Sie die obere Mittenverkleidung an
der SIPLACE-Maschine.
X Entfernen Sie die stehenden Abdeckungen
über dem Schlepp-Interface Portal, damit Sie
den Kabelschlepp optimal erreichen können.
Service-Arbeiten
Portal D3
52 SIPLACE D-Serie Serviceanleitung (internal version)
Kabelschlepp vorbereiten
Handhabung und Übersicht über die Lehre
Der Kabelschlepp wird als komplett montierte
Baugruppe geliefert.
Die Pneumatikschläuche müssen mit Hilfe der
Lehre auf die exakte Länge zum
Pneumatikverteiler an der Kopfhalterung, als auch
in der Maschine gekürzt werden. Die vorhandenen
Pneumatikschläuche die in der Maschine
verlaufen, müssen durchtrennt und mit Hilfe der
mitgelieferten Schlauchverbinder [03049770-01]
mit dem Kabelschlepp, an der exakten Position
verbunden werden.
Je nach Portal stehen zwei verschiedene Lehren
zur Verfügung.
Lehre f. Kabelschlepp Portal 1+3 X-Serie
[00383029-01]
Lehre f. Kabelschlepp Portal 2+4 X-Serie
[00383057-01]
Nur für das gedrehte Portal 2+4 für SIPLACE
X4i:
Lehre f. Kabelschlepp SIPLACE X4i 2P G
[03051596-01]
Legende
Auf den Lehren sind Beschriftungen aufgebracht,
um die richtige Handhabung der Lehren zu
gewährleisten.
1. Anschlagkante Klemmung X + Y: Diese Seite
der Lehre muss an die entsprechende
Klemmung des Kabelschlepps angelegt
werden.
2. Innenseite Maschine: Diese Seite der Lehre
muss zur Innenseite der Maschine zeigen.
3. Bezeichnung der entsprechenden Lehre
4. X-Schlauch: Hier befinden sich die 7
Bohrungen für die Markierungen der X-
Schläuche.
5. Y-Schlauch: Hier befinden sich die 7
Bohrungen für die Markierungen der Y-
Schläuche.
Service-Arbeiten
D3 Portal
SIPLACE D-Serie Serviceanleitung (internal version)
53

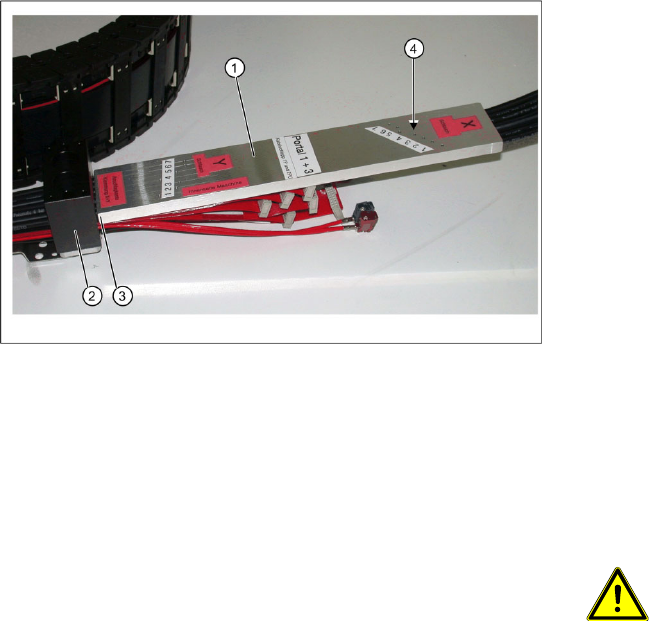

X-Schläuche an der Klemmung X-Kabel-
schlepp kürzen (zum Pneumatikverteiler
an der Kopfhalterung)
1. Lehre zum Kürzen der Schläuche
2. Klemmung X-Kabelschlepp
3. Anschlagkante (Lehre an Klemmung)
4. Schlauchmarkierung
X Beachten Sie die Bezeichnung für das
entsprechende Portal auf der Lehre (1)
(Portal 1+3 oder Portal 2+4). Wählen Sie die
entsprechende Lehre.
X Legen Sie die Anschlagkante (3) der Lehre
(siehe die Bezeichnung Anschlagkante
Klemmung X+Y auf der Lehre) auf die
Anschlagkante der Klemmplatte (2) X-Kabel-
schlepp.
X Markieren Sie durch die Bohrungen (4) in der
Lehre die Pneumatikschläuche. Beachten Sie
dabei die Bezeichnung X-Schlauch.
ACHTUNG:
Korrekte Position markieren!
X Beachten Sie die Bezeichnung
X-Schlauch.
X Beachten Sie die Bezeichnung
Innenseite Maschine auf der Lehre.
X Die Pneumatikschläuche müssen an
den Markierungen mit der
Bezeichnung „X-Schlauch“ durch-
trennt werden, damit Sie die korrekte
Länge haben. Werden die
Pneumatikschläuche zu kurz
abgeschnitten, ist der gesamte
Kabelschlepp nicht mehr zu ver-
wenden.
X Schneiden Sie die Pneumatikschläuche mit
der Schlauchzange an den markierten Stellen
ab. Die Pneumatikschläuche können nun mit
der optimalen Krümmung in den Pneumatik-
verteiler verlegt werden.
