Ｒｅｖ．1.00
安装要领书

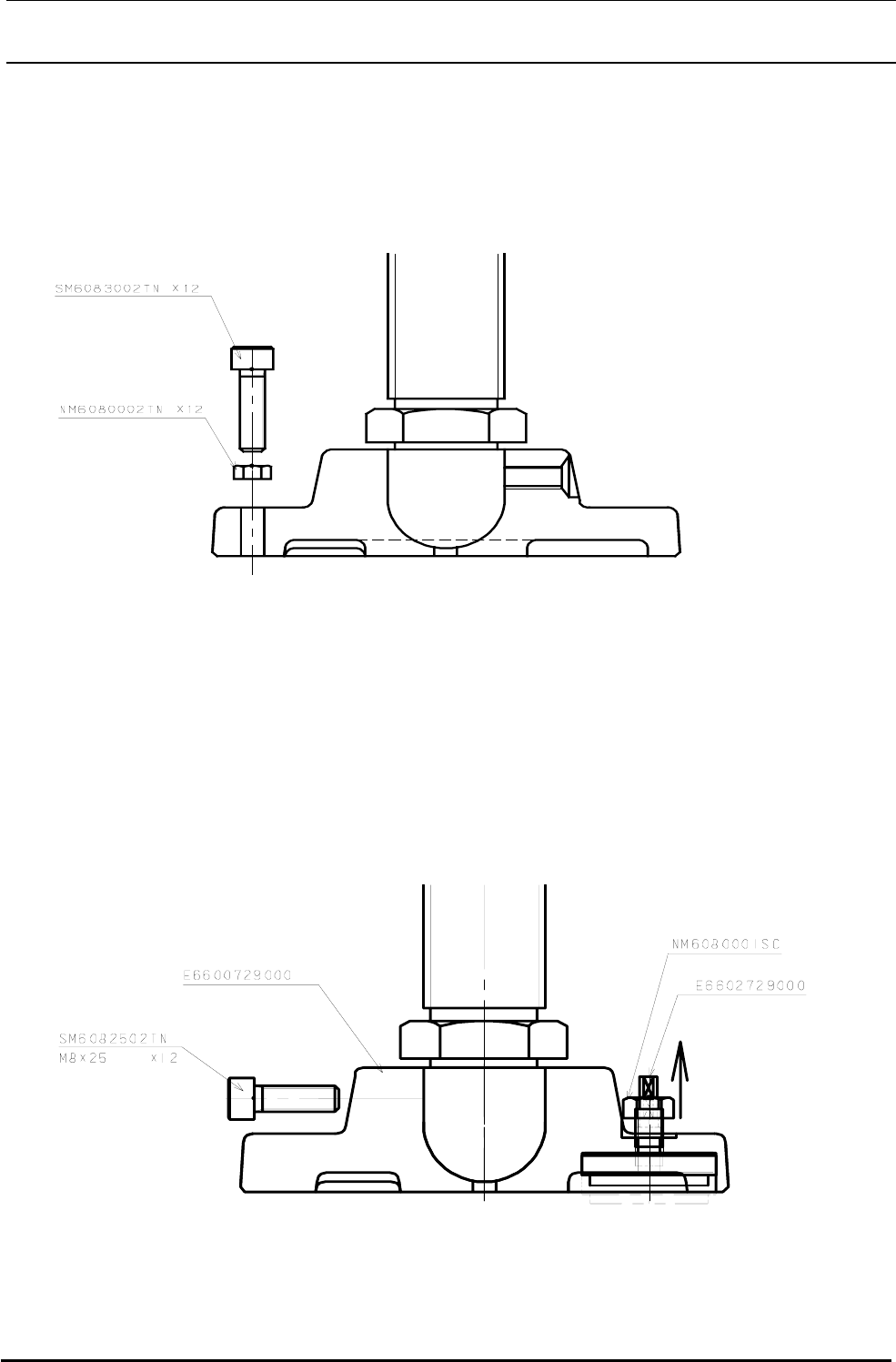

4-2. 调节脚的地面防滑
标准的调节脚应做地面防滑处理。
1. 机器调整水平后，转动 M ８×３０（１２处）接触地面，从其位置转动 45 度。
2. 用 M8 螺母拧紧固定。
图４−２−１
4-3. 超级脚
带有选购品超级脚时，请按照以下程序进行安装。
１． 组装到贴片机主机时，从调节器脚 N 下面用螺丝固定，并不让全减震板露出。
2. 调整贴片机水平后，使用 FP 推进器的 D 切面，插入对边 5.5mm（M3 螺母用）的扳手，转动ＦＰ推进
器，转动螺丝到接触地面不能再转动为止，用 M8 螺母拧紧固定。
E66007290A0 调节脚Ｎ组件
M8螺母×12
PF推顶器
调节脚N×4
图 4-2-2
10
Ｒｅｖ．1.00
安装要领书
5. XY 装置关系
5-1. 取下 X 轴框架
取下固定 X 轴框架的 X 轴固定板和安装注意标签。
图 5-1
X轴固定板
40001631
X轴止动器
（前侧）
注意标牌
X轴框架端头
※左右的 X 框架端头均进行调整。
请把 X 轴框架固定到靠进机械前侧。
最后请确认 X 轴的前后移动动作。
5-2. 取下贴装头
请取下固定贴装头的止动器和安装注意标牌。
图 5-2
请确认贴装头的左右移动动作。
11
Ｒｅｖ．1.00
安装要领书
6. 贴装头装置
6-1. 取下包装材料
请取下包着空气盖、贴装头下部的防锈纸(王子制纸公司制「KS-VC1 防锈纸 u-35ss-1(塑料用)」、装
在 OCC 的下部的干燥剂。
图 6-1 取下贴装头部的包装材料
干燥剂 干燥剂
防锈纸
