KE2000R_安装要领书.pdf - 第37页

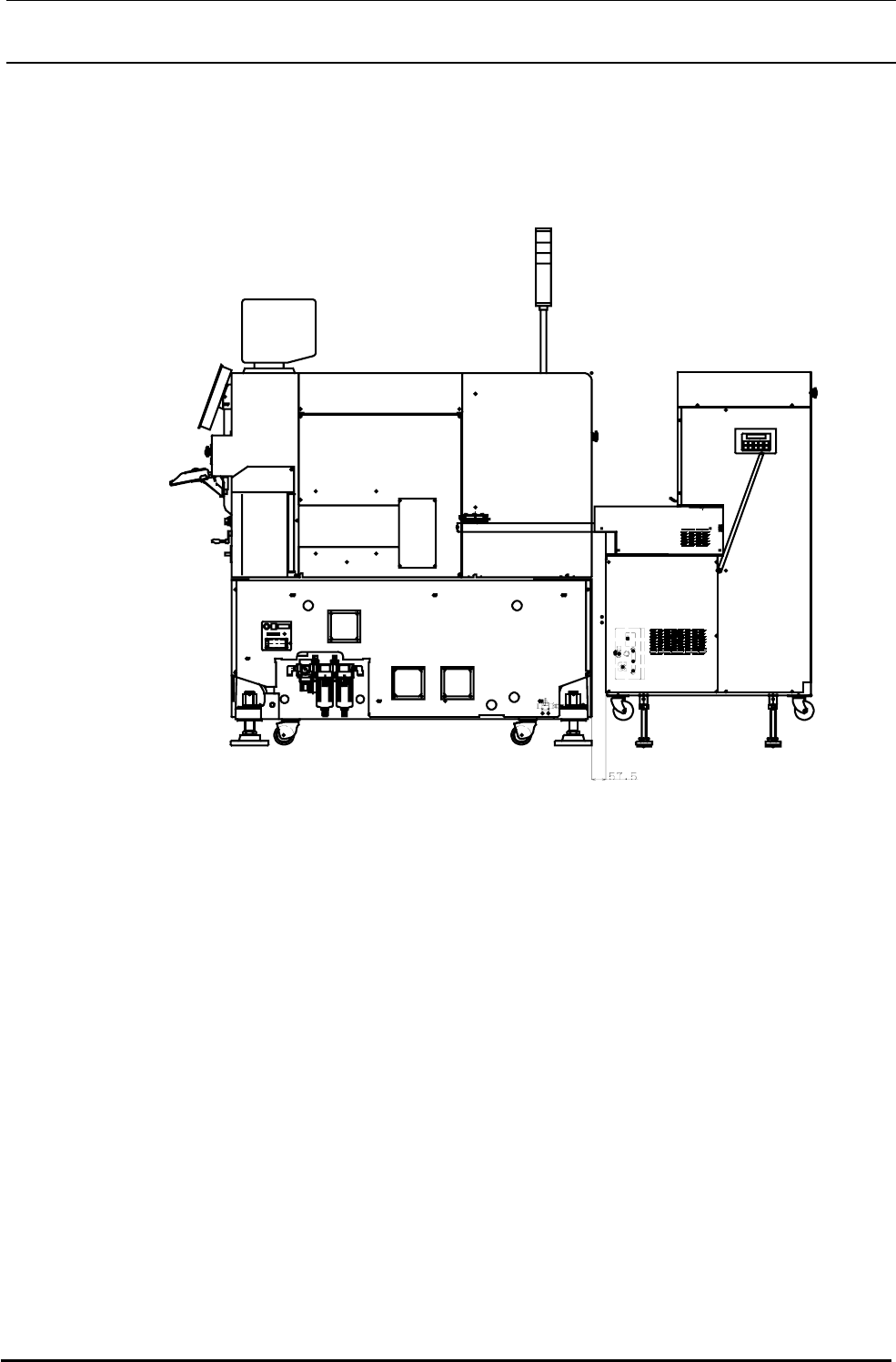

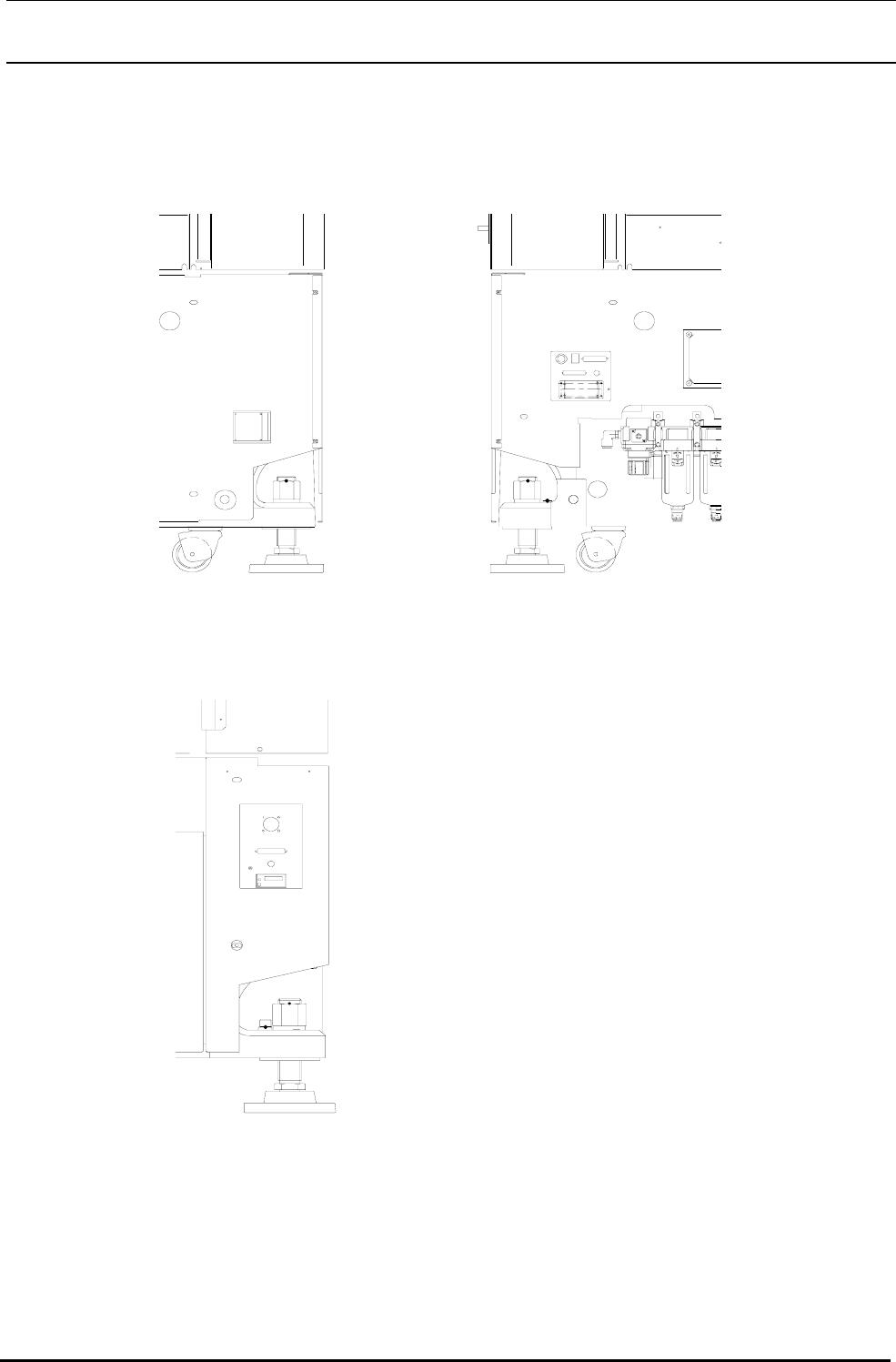

Ｒｅｖ．1.00 安装要领书 14. MTC ／ MTS 的连接 14-1. 接口操作盘 图 14-1-1 主机左侧面 图 14-1-2 主机右侧面 图 14-1-3 主机右后面 请把 MTC 电源插头和信号插头连接到主机右 侧面的接口操作盘上， 把空气软管连接到 MTC 用空气接头。 把 MTS 电源插头和信号插头连接到主机右后 面的接口操作盘上，把 MTS 用空气接头。 〈 注意 〉 电缆线和软管请使用 MTC 和 MTS 附 属品…
