Ｒｅｖ．1.00 安装要领书 把各电缆线连接到 VGA 变换器上 VVGA 变换器 安装固定座然后用扎 线带固定 共面 ＰＣ 不能碰到安全防护罩 42
Ｒｅｖ．1.00
安装要领书

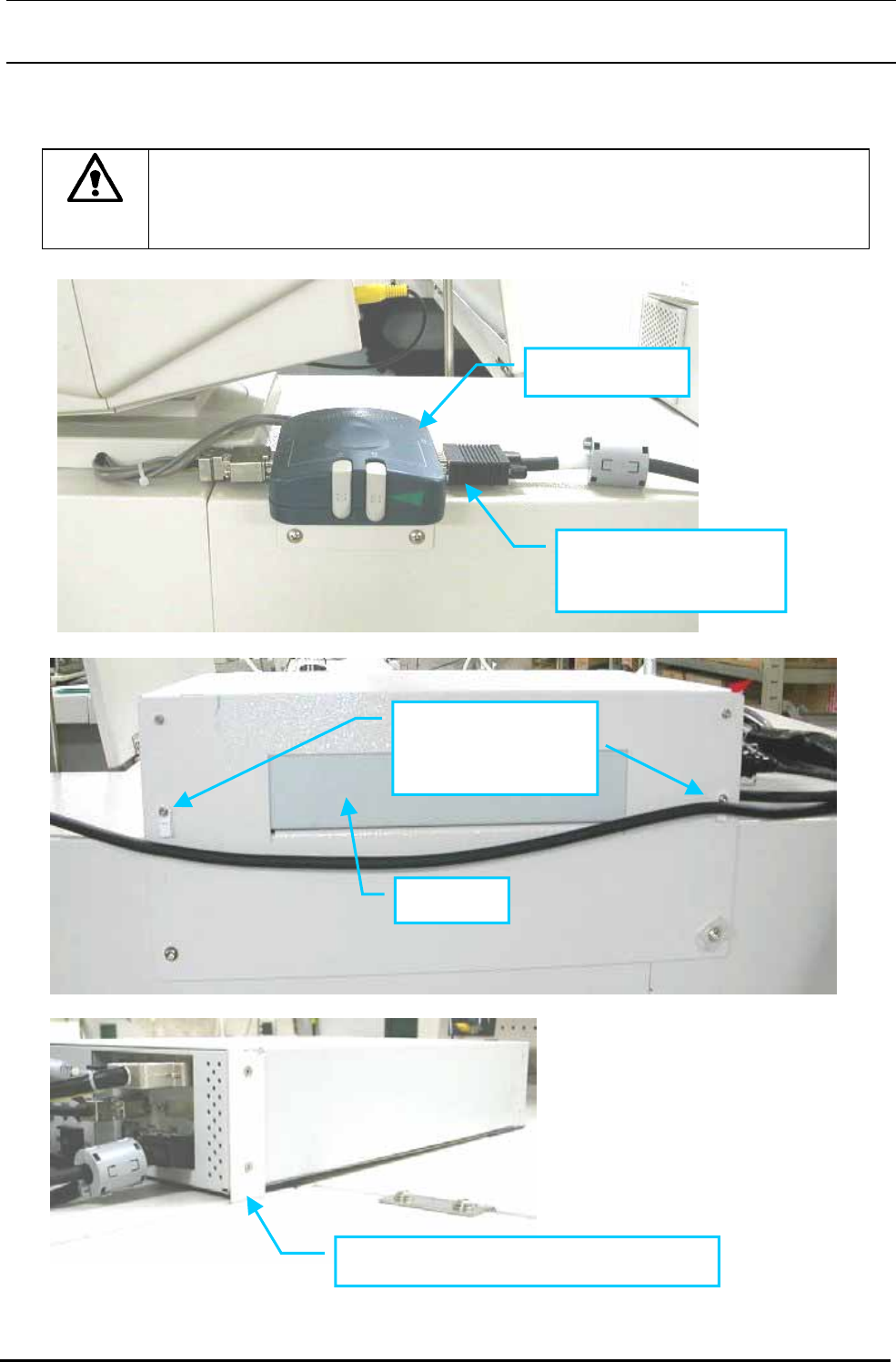

17. 共面装置的连接
注意
将共面计算机安装到机器本体之前，请检查一下共面计算机包装箱的铭牌上的出厂编
号与安装在机器本体上的共面传感器的出厂编号是否一致。同时，也要检查一下共面
计算机包装箱上标记的机器本体编号与要设置的机器本体编号是否一致。
把各电缆线连接到 VGA
变换器上
VVGA 变换器
安装固定座然后用扎
线带固定
共面ＰＣ
不能碰到安全防护罩
41
Ｒｅｖ．1.00
安装要领书
把各电缆线连接到 VGA
变换器上
VVGA 变换器
安装固定座然后用扎
线带固定
共面ＰＣ
不能碰到安全防护罩
42
Ｒｅｖ．1.00
安装要领书
连
接
到 COM2
连接各电缆线。
※ 请检查一下 E96747290A0 共面装置的计算机背面右上方所标的出厂编号（插塞和插塞之间贴着
标签）与位于传感器前面的出厂编号是否相同。
**********
出厂编号
SN **********
危险
为了防止以外的起动造成事故，请关掉电源之后再进行操作。
注意
请确认工厂的供给电流容量是否充分。
注意
请绝对不要连接其他的电压规格。
43
