Ｒｅｖ．1.00 安装要领书 12-7. 芯片 BOX 的安装 请把芯片 BOX 安装到下图所示的位置。 图 12-7 28
Ｒｅｖ．1.00
安装要领书
12-6. 供料器连接电缆
１． 请把插头座上引出来的供料器连接电缆和空气软管连接到主机护罩的插头上。(FRONT 和 REAER
两侧)
〈注意〉 一次更换台(选购品)时，插头座安装在一次更换台上。
图 12-6-1
插头座
27
Ｒｅｖ．1.00
安装要领书

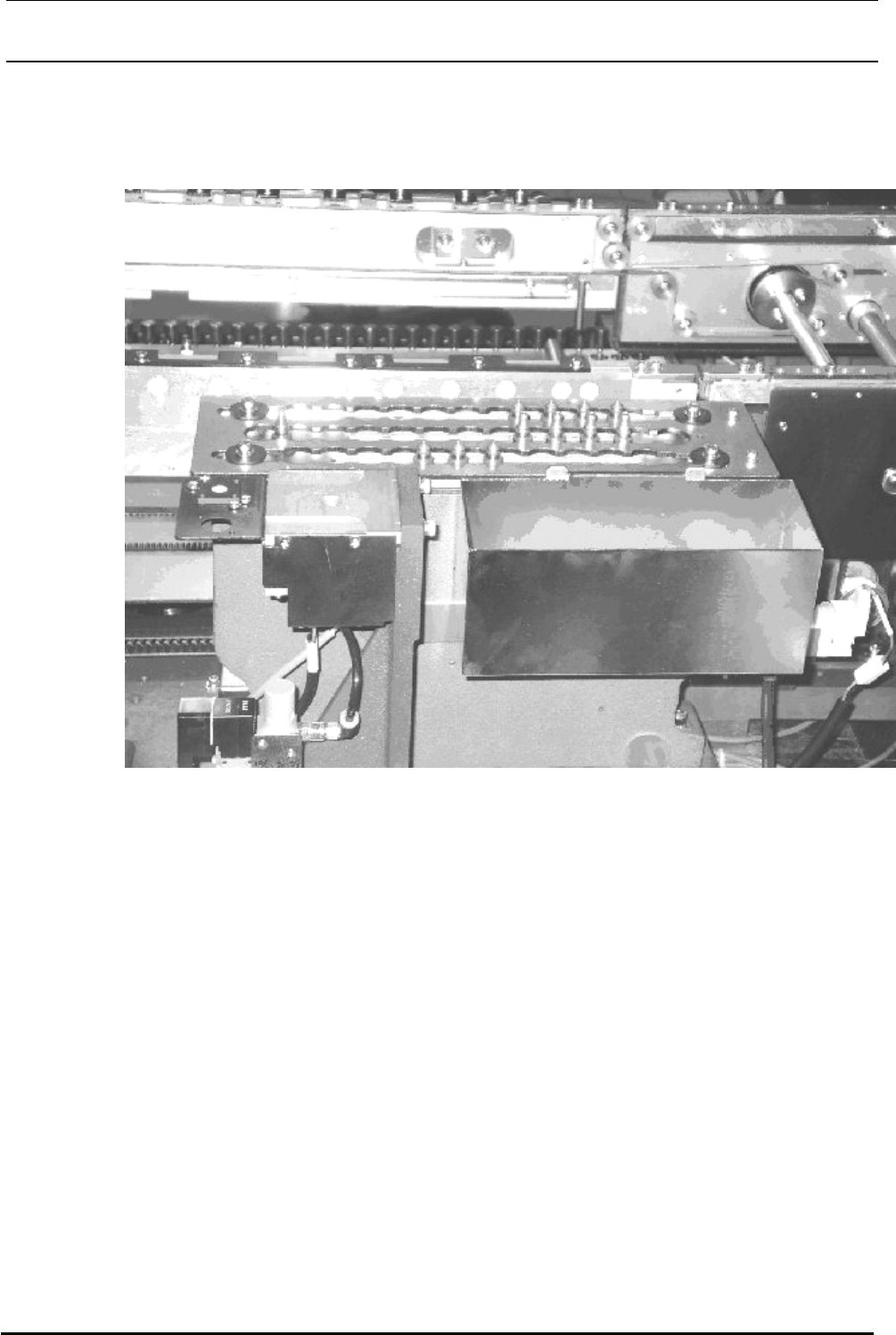

12-7. 芯片 BOX 的安装
请把芯片 BOX 安装到下图所示的位置。
图 12-7
28
Ｒｅｖ．1.00
安装要领书

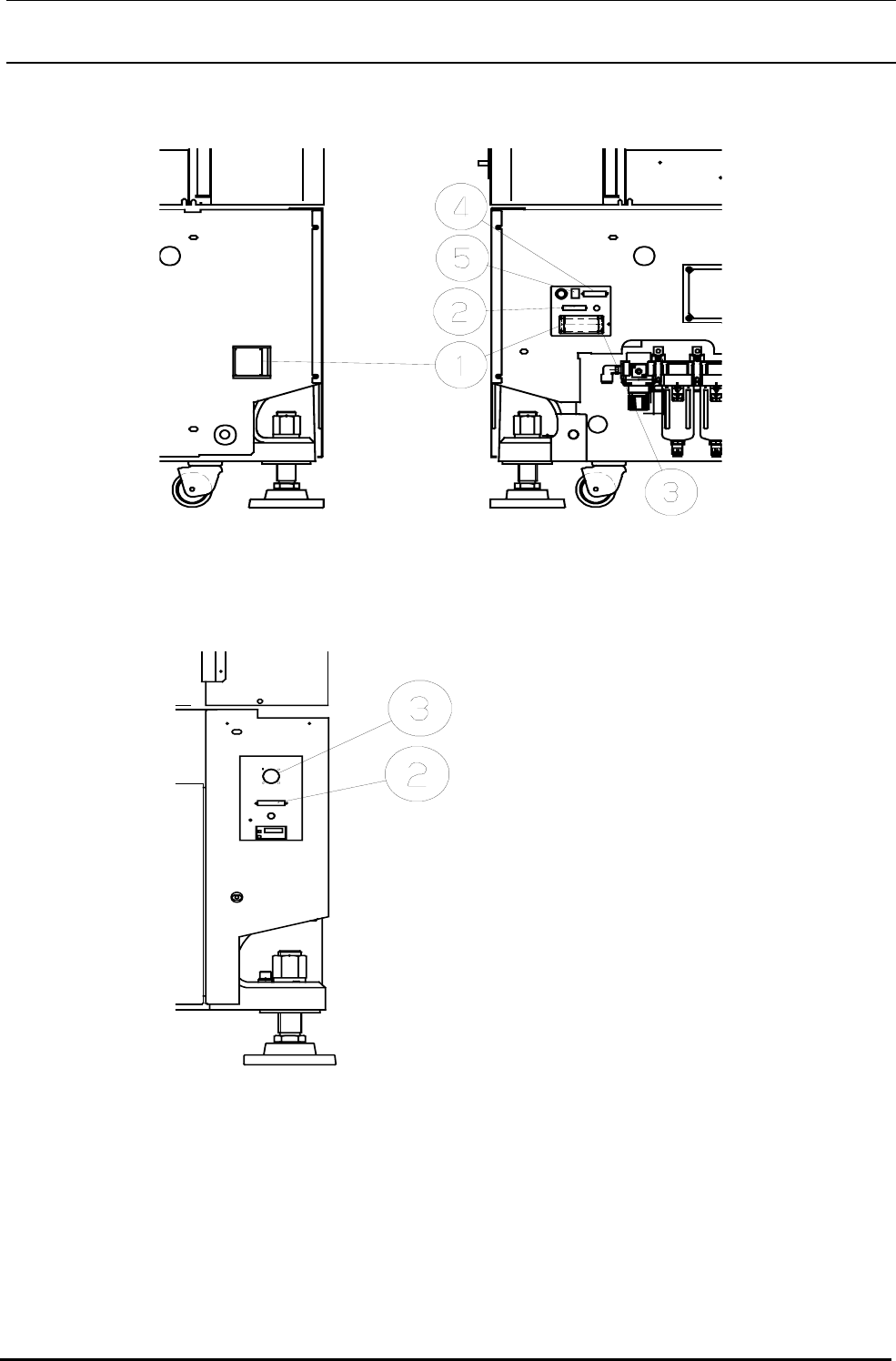

13. 与外部装置的接口
图 13-1-1 主机左侧面 图 13-1-2 主机右侧面
１） ①是当主机装在线使用时，与其他装
置连接的输出(输入)用插头(14P)。传
送方向左→右时和右→左时销子的位
置如图 13-1-1 和图 13-1-2 所示。
图 13-1-3 主机右后面
２） ②是利用选购品多层托盘更换器用的
信号插头(50P)。
３） ③使用利用选购品多层托盘更换器用
的电源插头(10P)。（AC100V）
４） ④是打印机用插头（Ｄｓｕｂ 25），以中
央方式为标准。
５） ⑤是以太网接口。
