Ｒｅｖ．1.00 安装要领书 16-3. 调整供料库阀门的位置 左右端 图 16-3-1 根据一次更换台和机械主机的位置关系， 左右调整供料库 阀门的固定位置。 固定螺丝 供料库阀门 拧松固定螺丝， 按一次更换台的供料库阀门的轴， 调整导 能同时打开供料库阀门的位置，然后固定好。 ( 工厂出货时已经进行了调整，请确认 ) 40
Ｒｅｖ．1.00
安装要领书

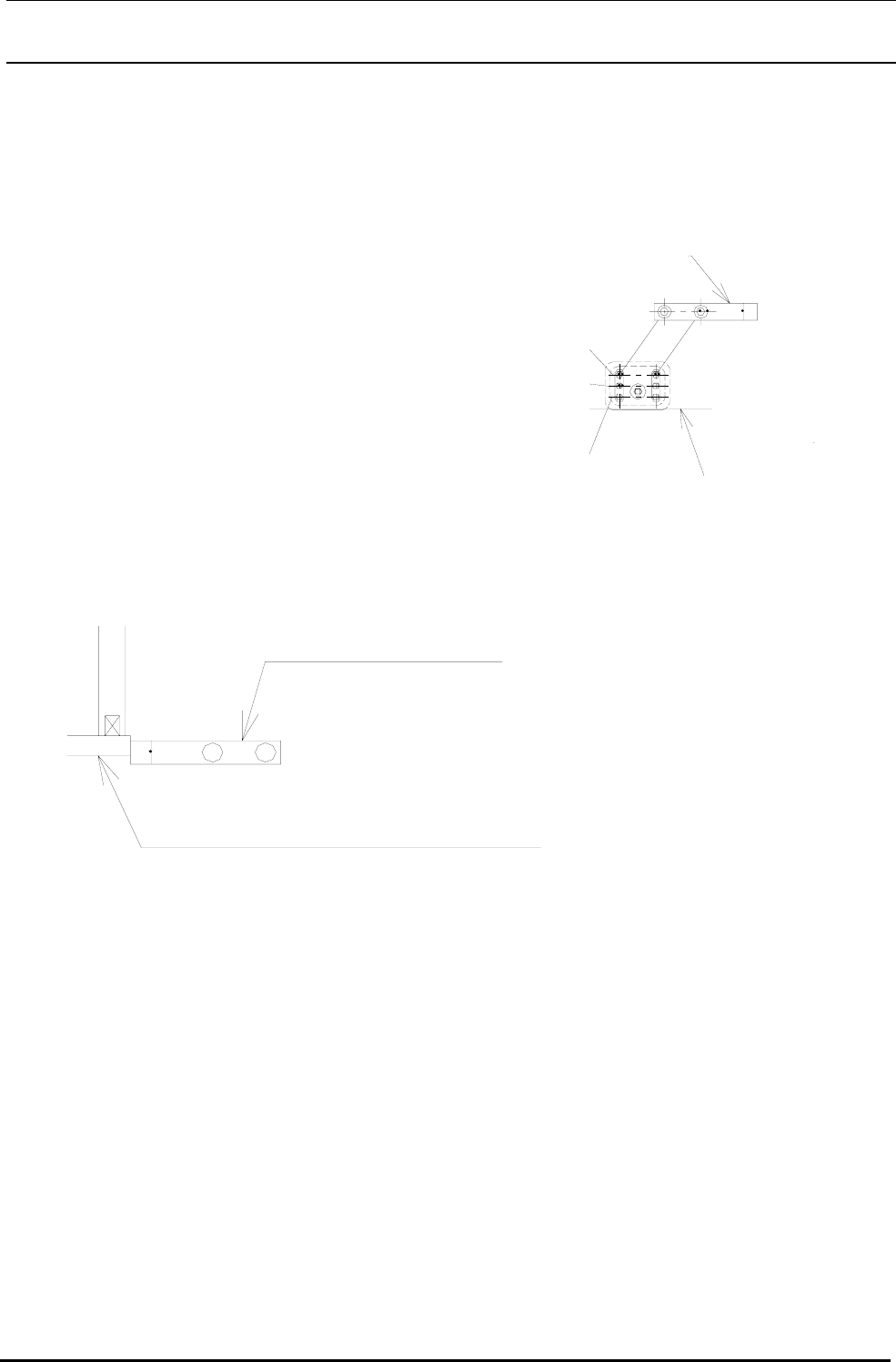

16-2. 料库安装位置
请把供料库基本安装固定在「中」的位置。
図１６−２−１
压辊导向器
滑动止动板
送料库止动器
上
中
下
送料库止动器
图 16-2-2
图 16-2-1
表 16-2-1 的供料库止动器安装位置基本上在「中」的位置，但是实际安装时，滑动止动板和供料库
止动器很少相碰时可以在上或下的位置安装。
根据机械设置面(安装工厂地面)的状态，也可以变更左右的供料库安装位置。
39
Ｒｅｖ．1.00
安装要领书

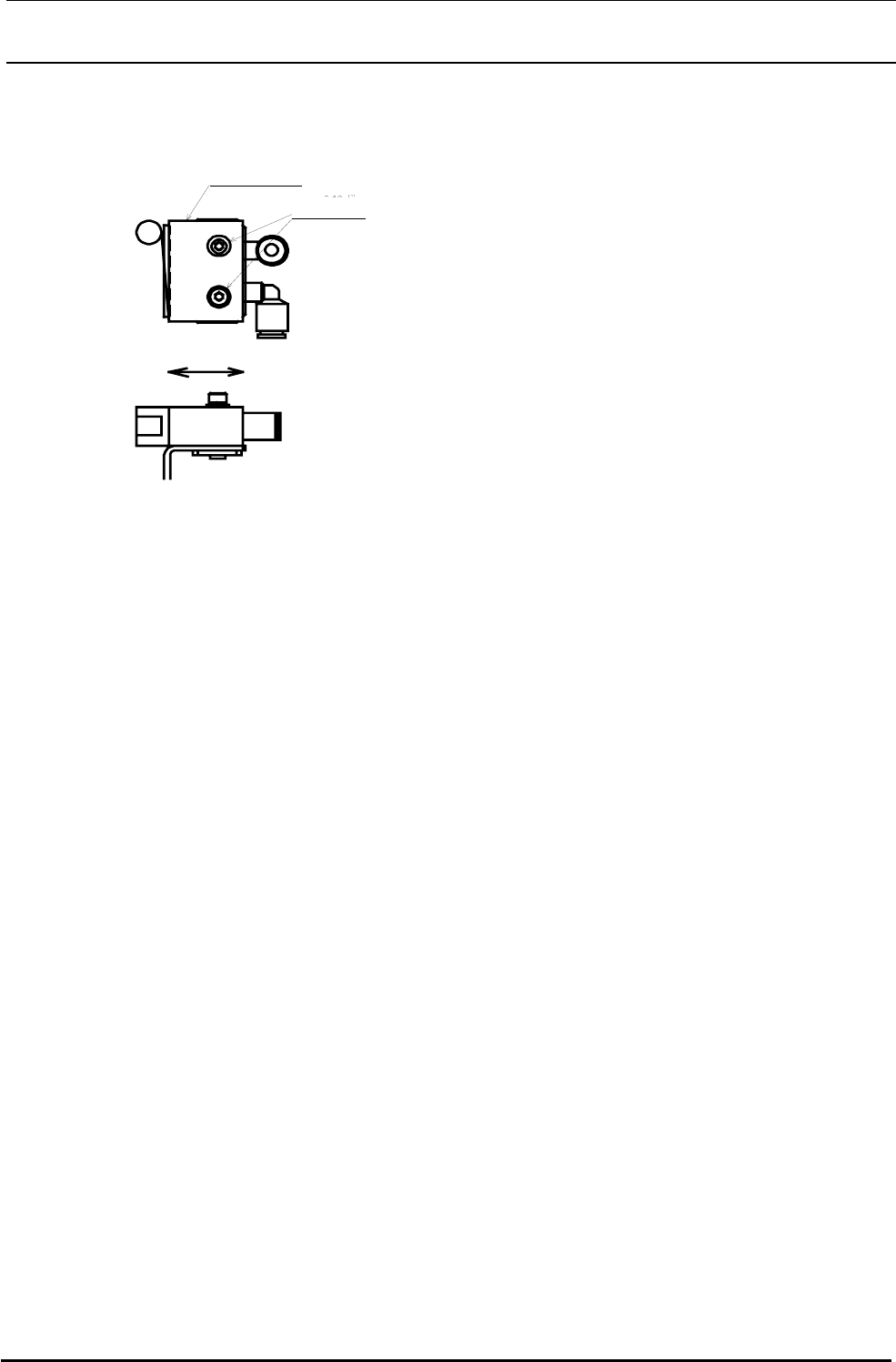

16-3. 调整供料库阀门的位置
左右端
图 16-3-1
根据一次更换台和机械主机的位置关系，左右调整供料库
阀门的固定位置。
固定螺丝
供料库阀门
拧松固定螺丝，按一次更换台的供料库阀门的轴，调整导
能同时打开供料库阀门的位置，然后固定好。
(工厂出货时已经进行了调整，请确认)
40
Ｒｅｖ．1.00
安装要领书
17. 共面装置的连接
注意
将共面计算机安装到机器本体之前，请检查一下共面计算机包装箱的铭牌上的出厂编
号与安装在机器本体上的共面传感器的出厂编号是否一致。同时，也要检查一下共面
计算机包装箱上标记的机器本体编号与要设置的机器本体编号是否一致。
把各电缆线连接到 VGA
变换器上
VVGA 变换器
安装固定座然后用扎
线带固定
共面ＰＣ
不能碰到安全防护罩
