Ｒｅｖ．1.00 安装要领书 PJ304125301 弯管接头 PF0552150A0 空气调节器 如上图所示，把 φ 10 空气软管安装到空气调节器， ① 的部分上安装着固定座，并用扎线带 固定。 19
Ｒｅｖ．1.00
安装要领书
10. 空气管道的连接
＜程序＞
１．把工厂侧配管（φ12）安装到机械手阀门。
２．转动机械手阀门的手柄，向贴片机主机里供给空气。
３．向下拉真空器的压力调整手柄，然后转动，把使用空气压力调整为 0.49Mpa。
４．请确认压力表的绿色箭头，压力设定应为 0.4Mpa(４ｋｇｆ／ｃ㎡)。另外，调整时，请用一字形螺丝刀插到
压力表的一字凹槽里转动调整。
（工厂出货时已经进行了调整。）
５．积水瓶里积了油或水之后，请按盖帽，转动积水瓶，从支架取下，然后扔掉。(安装时，请按照相反的
顺序进行安装。)
＜注＞
・向贴片机主机供给的空气，请一定使用经过干燥器干燥后的干燥空气。
・调整压力开关的压力设定时，请用一字形精密螺丝刀转动压力开关上部的调整螺丝进行调整。
关闭状态 打开状态
图 10-1
压力调整旋钮
图 10-2
18
Ｒｅｖ．1.00
安装要领书
PJ304125301
弯管接头
PF0552150A0
空气调节器
如上图所示，把φ10 空气软管安装到空气调节器，①的部分上安装着固定座，并用扎线带
固定。
19
Ｒｅｖ．1.00
安装要领书

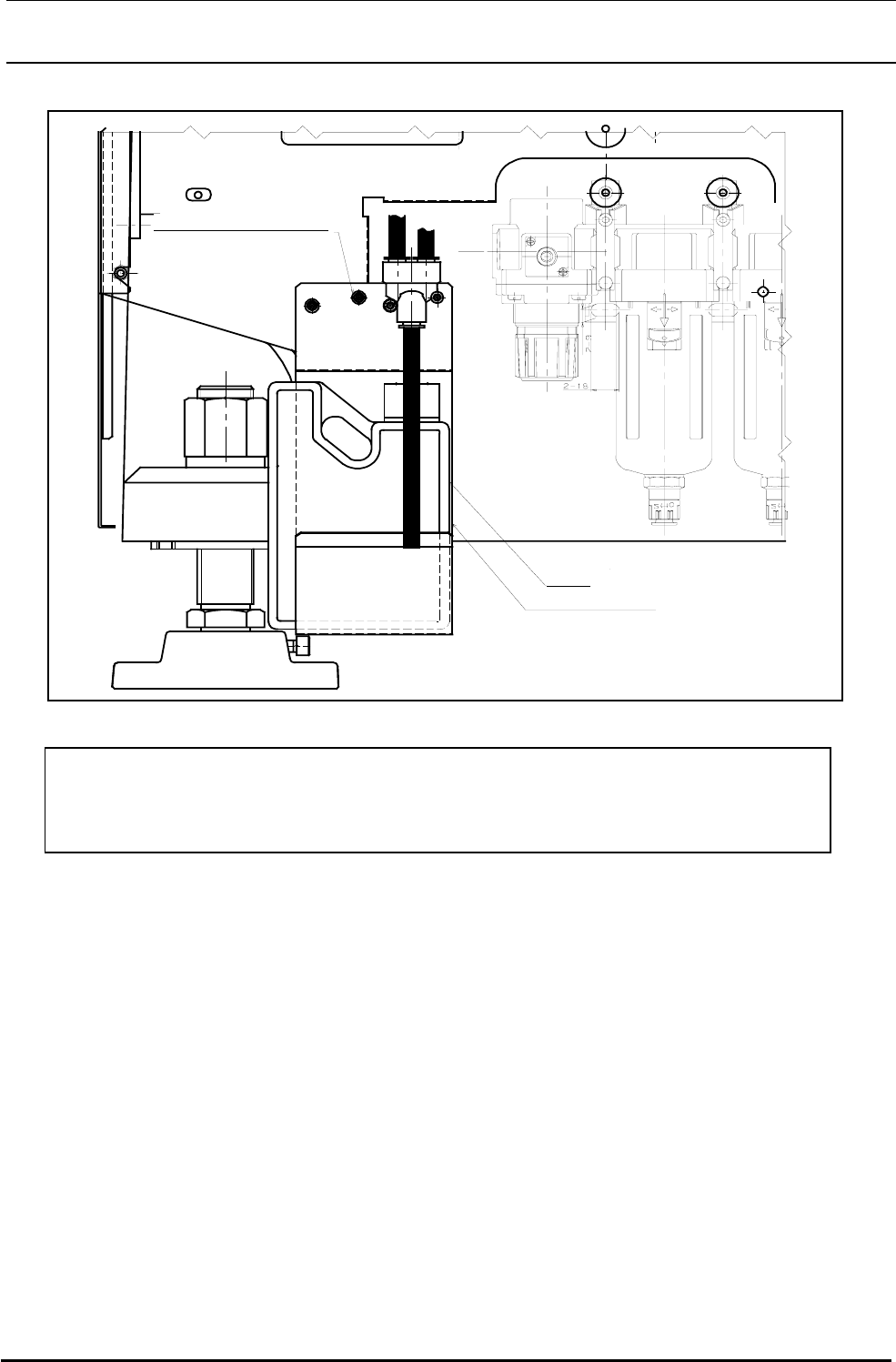

SL6040892TN 2 根
积水杯
积水杯架
用指定螺丝把积水杯架安装有 Y 字形接头处，然后再把 Y 字形接头安装到架子上，固定
积水杯。此时请注意不要碰到调节脚。(移动时请一定拆卸)
