Ｒｅｖ．1.00 安装要领书 10. 空气管道的连接＜程序＞１．把工厂侧配管（φ 12 ）安装到机械手阀门。２．转动机械手阀门的手柄，向贴片机主机里供给空气。３．向下拉真空器的压力调整手柄，然后转动，把使用空气压力调整为 0.49Mpa 。４．请确认压力表的绿色箭头，压力设定应为 0.4Mpa( ４ｋｇｆ／ｃ㎡ ) 。另外，调整时，请用一字形螺丝刀插到压力表的一字凹槽里转动调整。（工厂出货时已经进…

Ｒｅｖ．1.00

安装要领书

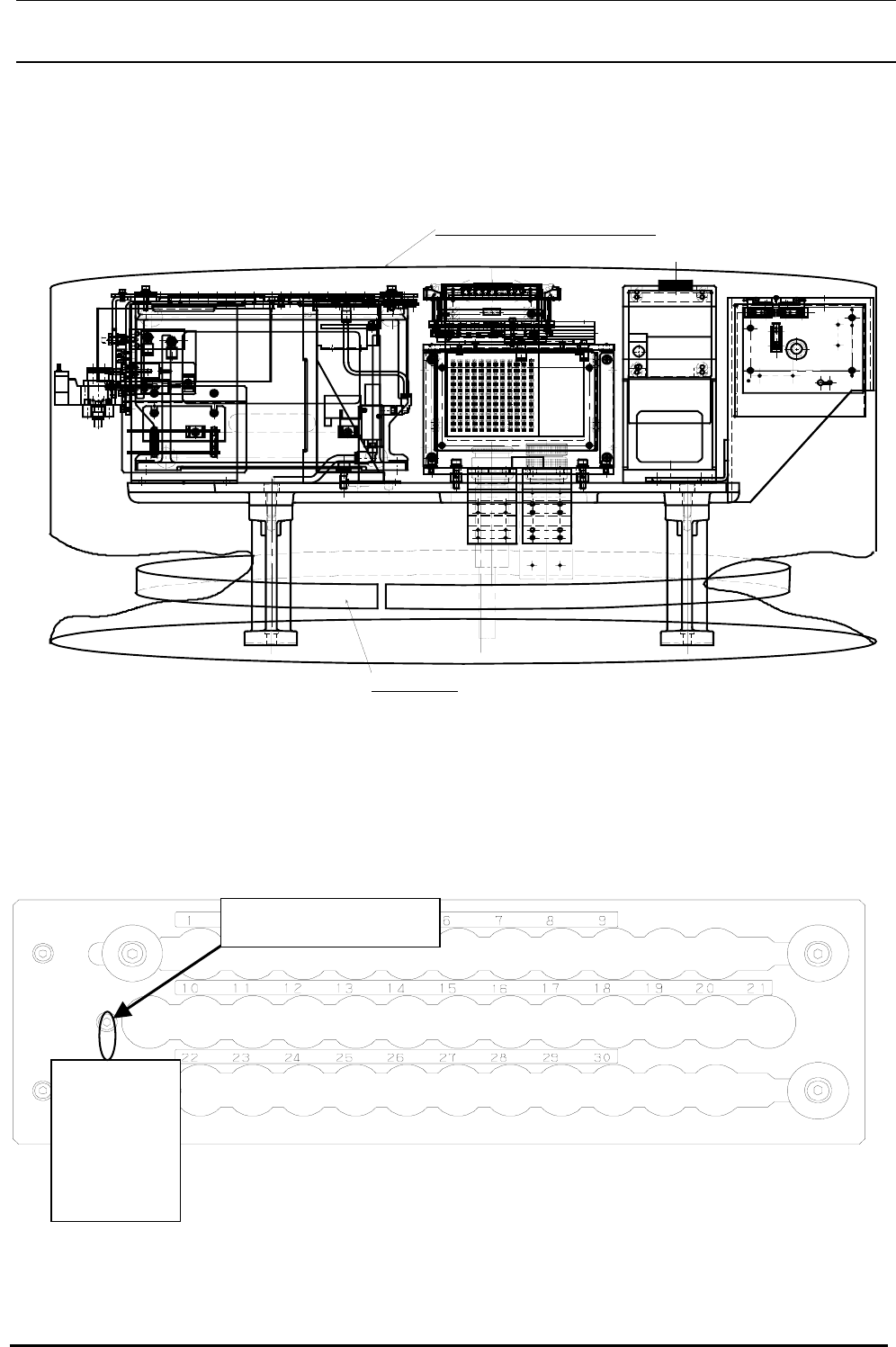

8. 底桥

（１）底桥的整体

揭下上图的纤维丝带，再卸下空气盖。

9. ATC 装置

卸下固定 ATC 底座和滑板的螺丝。

図

图 9-1 卸下滑动板固定螺丝

固定螺丝(M3×1 个)

纤维丝带

空气盖(KE2050 一次更换台用)

注意

……

CAUTION

Ｒｅｖ．1.00

安装要领书

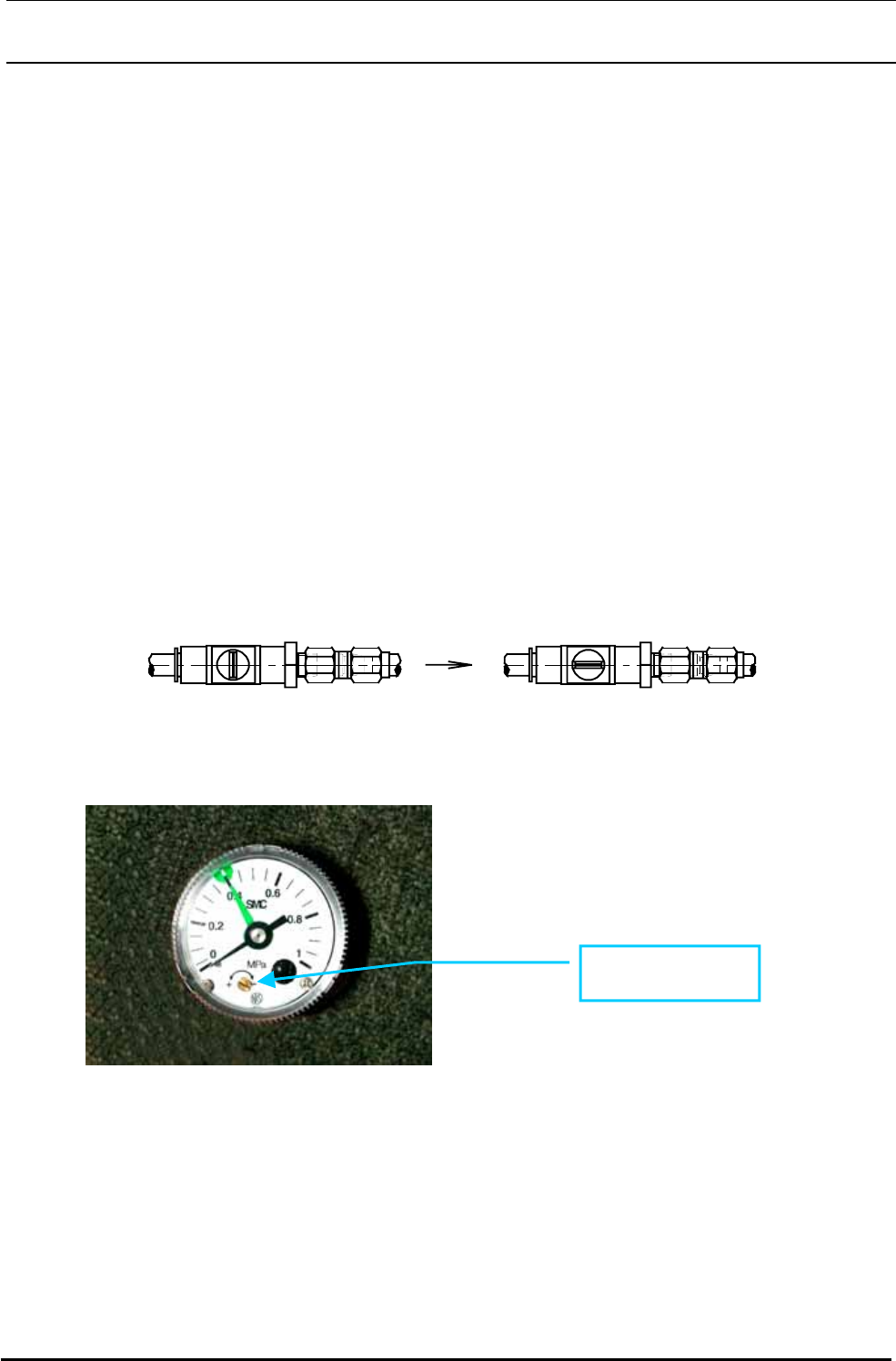

10. 空气管道的连接

＜程序＞

１．把工厂侧配管（φ12）安装到机械手阀门。

２．转动机械手阀门的手柄，向贴片机主机里供给空气。

３．向下拉真空器的压力调整手柄，然后转动，把使用空气压力调整为 0.49Mpa。

４．请确认压力表的绿色箭头，压力设定应为 0.4Mpa(４ｋｇｆ／ｃ㎡)。另外，调整时，请用一字形螺丝刀插到

压力表的一字凹槽里转动调整。

（工厂出货时已经进行了调整。）

５．积水瓶里积了油或水之后，请按盖帽，转动积水瓶，从支架取下，然后扔掉。(安装时，请按照相反的

顺序进行安装。)

＜注＞

・向贴片机主机供给的空气，请一定使用经过干燥器干燥后的干燥空气。

・调整压力开关的压力设定时，请用一字形精密螺丝刀转动压力开关上部的调整螺丝进行调整。

关闭状态打开状态

图 10-1

压力调整旋钮

图 10-2

Ｒｅｖ．1.00

安装要领书

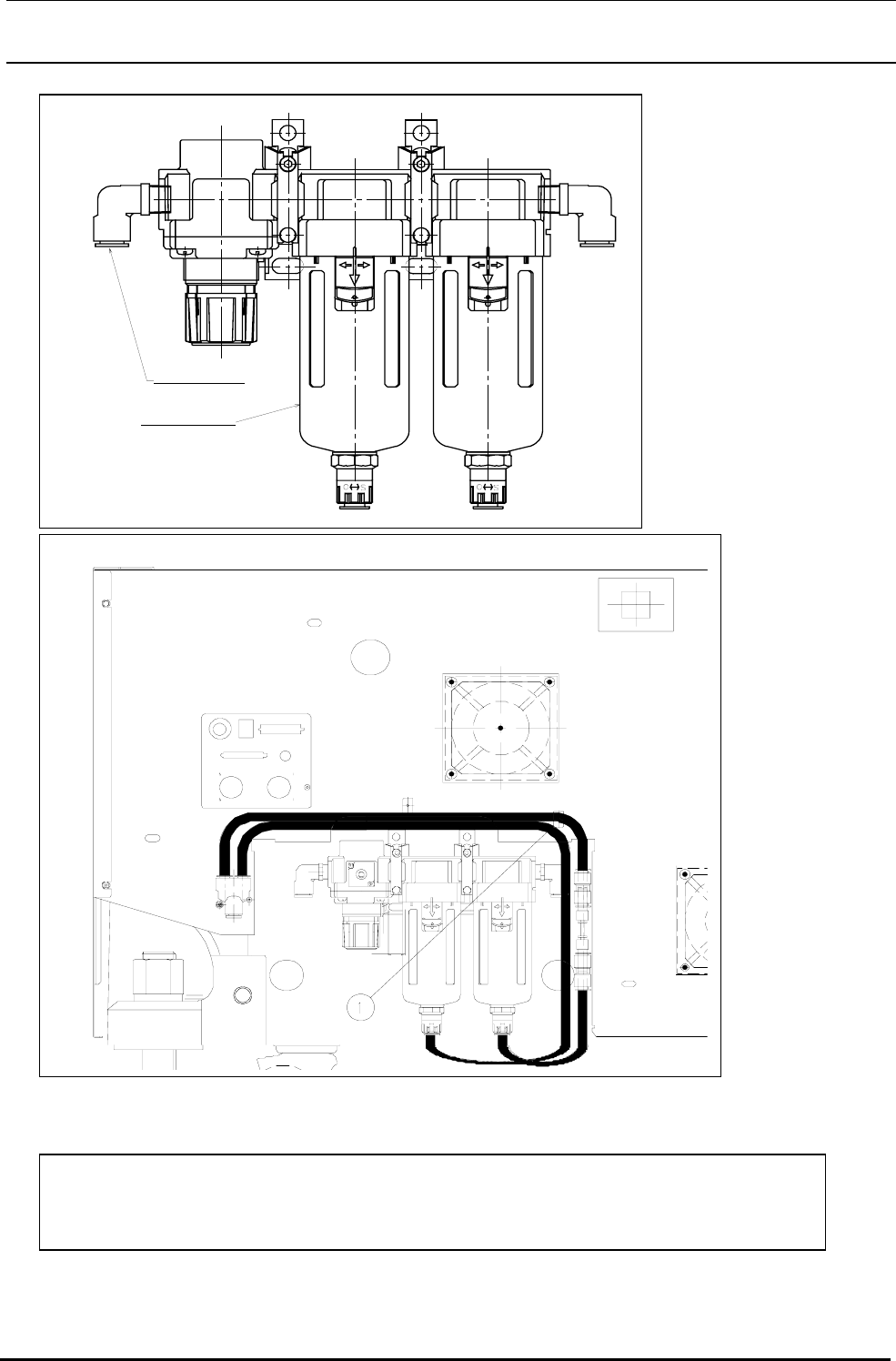

PJ304125301

弯管接头

PF0552150A0

空气调节器

如上图所示，把φ10 空气软管安装到空气调节器，①的部分上安装着固定座，并用扎线带

固定。
