Ｒｅｖ．1.00
安装要领书
3-2. 安全防护罩
请揭下安全防护罩上贴的纤维丝带。
图 3-2
防护罩 F
纤维丝带
防护罩
R
主机
4
Ｒｅｖ．1.00
安装要领书

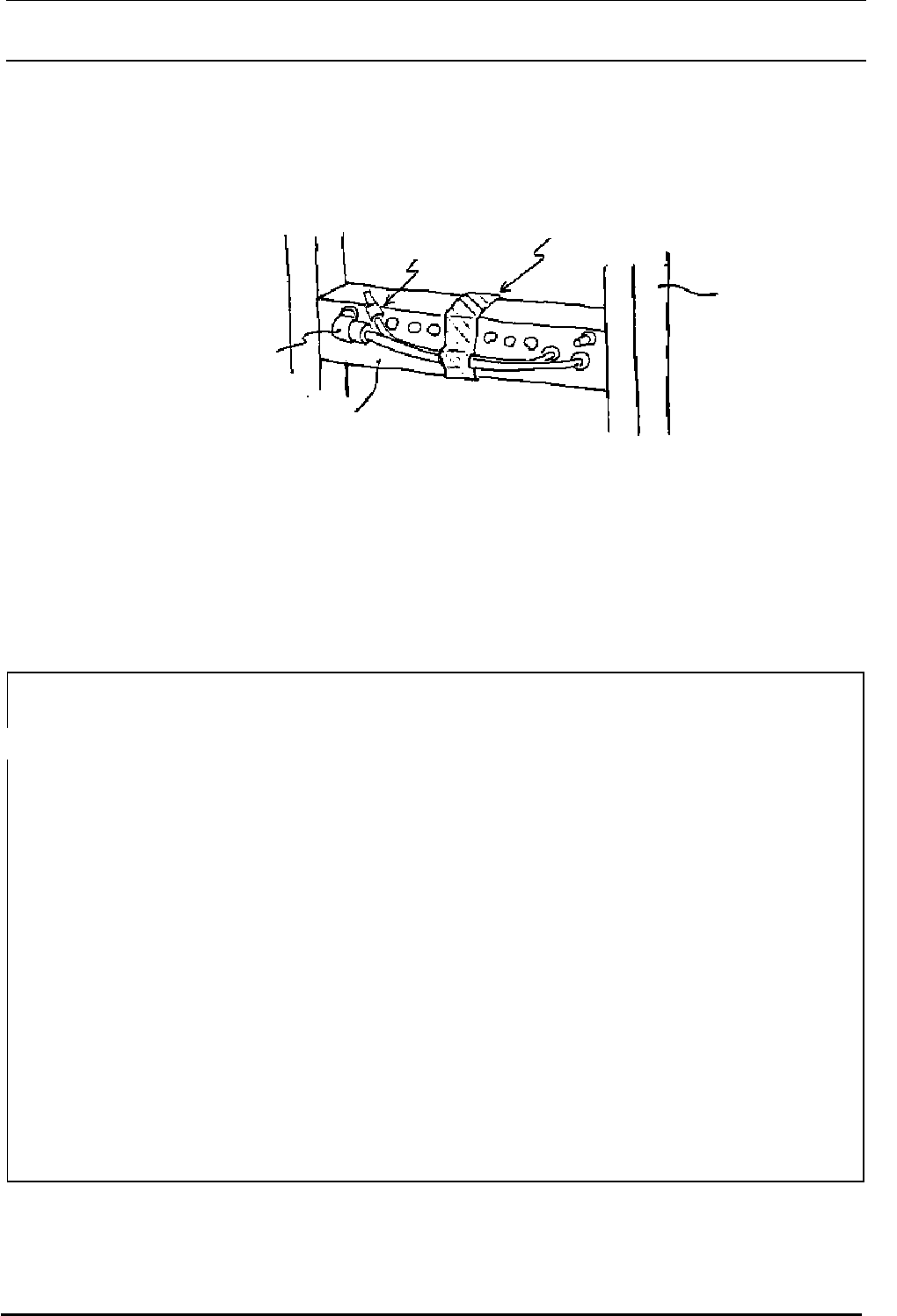

3-3. 供料器连接电缆(仅对于固定料库规格机)
请揭下固定供料器连接电缆和空气管的纤维丝带。
关于插头架，ＦＲＯＮＴ侧固定在防护罩ＦＢ上，ＲＥＡＲ侧固定在防护罩ＲＢＣ上。
图 3-3
供料器连接电缆
插头架
主机机体
空气软管
纤维丝带
3-4. 一次更换台车
3-4-1．一次更换台车整体
请解开包装一次更换台车的气泡塑料包装。
5
图 3-4-1
一次更换台车
气泡塑料包装
供料器
Ｒｅｖ．1.00
安装要领书
3-4-2．供料器连接电缆
请揭下固定供料器连接电缆和空气软管的纤维丝带。
滑动架
（一次更换台车）
空气软管
插头架
插头连接电缆
纤维带
图 3-4-2
3-4-3．滑动架
请取下固定供料器和滑动架的 P.P.带。
ＰＰ带 供料器
一次更换台车
（地面滑动）
滑动架
图 3-4-3
6
