维修调整要领书 1-5 1-2-2 ． Y 轴限制传感器、 Y 轴原点附近传感器的更换 ※ 更换传感器时，不需要调整位置 。 ※ 包括支架也更换时，需要调整位置。 １） 请拆下作为更换对象的传感器的连接器，松开安装螺钉，更换传感器。 ２） 安装时，以相反的操作步骤进行。调整到 X SENSOR DOG 与传感器的距离为 0.8 ～ 1.5mm （目标 1.0mm ） ， 然后固定之。 （参照图 1-2-2-3 ） 如包括托架一起更换后，…
维修调整要领书
1-4
图 1-2-1-2
与限制传感器的间隙
０．８～１．５ｍｍ（精度１．０ｍｍ）
0.8 ～ 1.5 mm
维修调整要领书
1-5
1-2-2．Y 轴限制传感器、Y 轴原点附近传感器的更换
※更换传感器时，不需要调整位置。
※包括支架也更换时，需要调整位置。
１） 请拆下作为更换对象的传感器的连接器，松开安装螺钉，更换传感器。
２） 安装时，以相反的操作步骤进行。调整到 X SENSOR DOG 与传感器的距离为 0.8～1.5mm（目标
1.0mm），然后固定之。（参照图 1-2-2-3）如包括托架一起更换后，请按图所示进行位置调整。（参
照图 1-2-2-4）

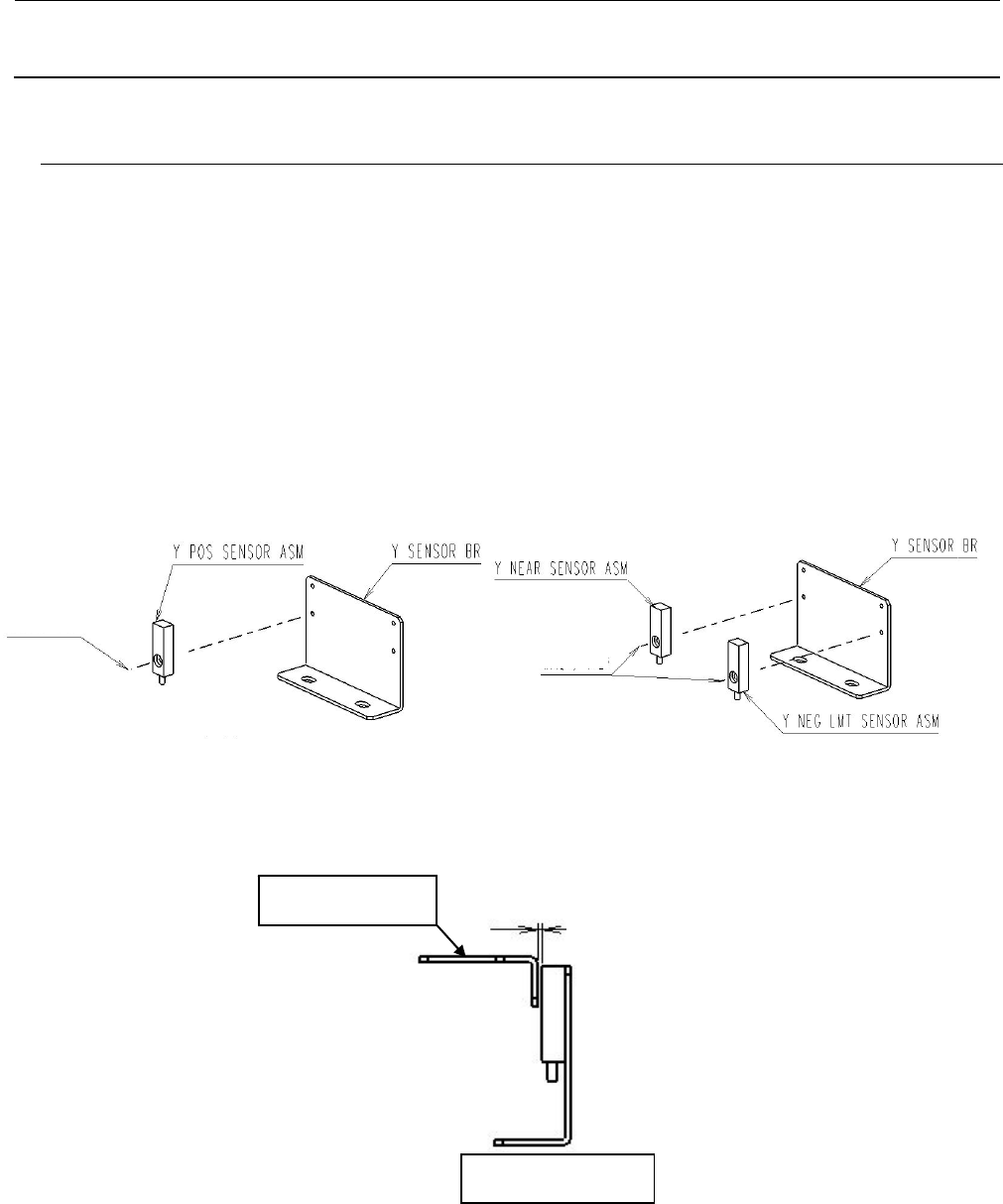

图 1-2-2-1 图 1-2-2-2
图 1-2-2-3
安装螺钉
安装螺钉
里侧 身前侧
固定位置
0.8～1.5
X SENSOR DOG
维修调整要领书
1-6
图 1-2-2-4
前侧（Ｙ负限制传感器）
后通路前端面到传感器中心的距离： 96.5 ｍｍ
前侧 2（Ｙ原点附近传感器） 后通路后端面到传感器中心的距离：156.5 ｍｍ
里侧（Ｙ正限制传感器）
后通路后端面到传感器中心的距离： 149 ｍｍ
与限制传感器的间隙 ０．８～１．５ｍｍ（精度１．０ｍｍ）
前 后
