维修调整要领 书 13-22 SW2 各位的意 义如下 。 ･ SW2 -1: ON 时，可操作背面侧 护罩打开 ･ SW2 -2: ON 时，可操作正面侧 送料器浮起传感器 ･ SW2 -3: ON 时，可操作背面侧 送料器浮起传感器 ･ SW2 -4: ON 时， POWER MONITOR （ CE ）有 效 ･ SW2 -5: ON 时，当 护罩打开 时強制 伺服 OFF （维 护开关 OFF 时） 当护罩打开时轴 低速动作（维…
维修调整要领书
13-21
13-4-5．
IO MI
基板（
40116363
）
【功能】
① 检测紧急停止开关、限制传感器、护罩开放开关，遮断伺服电源。
② 检测 XNEAR 传感器、YNEAR 传感器，通知 POSITION 基板。
③ 通过与 BASE 基板的 I/F 回路，对传送带的传感器和电磁阀、ATC 的传感器和电磁阀、驱动气缸电
磁阀、支承台的传感器和电磁阀的信号进行发送和接收。
④ 实装 2 个 2 轴脉冲控制器 IC，根据来自 CPU 板的指令进行传送 L 电动机､传送中央电动机､传送 R
电动机的脉冲控制｡
⑤ 通过与 HEAD MAIN 基板的 I/F 回路，对真空/送风、Z 轴接近传感器、真空压力传感器、HMS、OCC
照明控制信号等进行发送和接收。
⑥ 保存 M/S 参数的 FlashROM。
⑦ 通过与 DRV-IO 电路板的 I／F 电路，进行径向送料器电磁阀以及碗式送料器的电动机驱动､电磁阀､
传感器信号等的发送和接收。
【跨接开关类的设定】
① DIPSW1 设定了基板的功能版本和图形版本｡一般情况下请勿变更｡
以下是功能 Rev2､图形 Rev3 的设定示例｡
1
O
N
2
3
4
5
6
7
8
ＳＷ１
② DIPSW2 的设置与选配件发送地有关，设置有所不同。请按以下所示设置。
1
O
N
2
3
4
5
6
7
8
SW2
1
O
N
2
3
4
5
6
7
8
SW2
・ＳＴ、ＪＥ、ＣＨ仕様
・リアバンクあり、フィーダ浮きセンサなし
・ＳＴ、ＪＥ、ＣＨ仕様
・リアバンクあり、フロント・リアフィーダ浮きセンサあり
1
O
N
2
3
4
5
6
7
8
SW2
・ＳＴ、ＪＥ、ＣＨ仕様
・リアバンクあり、フロントフィーダ浮きセンサあり
1
O
N
2
3
4
5
6
7
8
SW2
・ＳＴ、ＪＥ、ＣＨ仕様
・リアバンクあり、リアフィーダ浮きセンサあり
･ ST，JE，CH 规格
･ 有后侧台架，无送料器浮起传感器
･ ST，JE，CH 规格
･ 有后侧台架，有前侧･后侧送料器浮起传感器
･ ST，JE，CH 规格
･ 有后侧台架，有前侧送料器浮起传感器
･ ST，JE，CH 规格
･ 有后侧台架，有后侧送料器浮起传感器
维修调整要领书
13-22

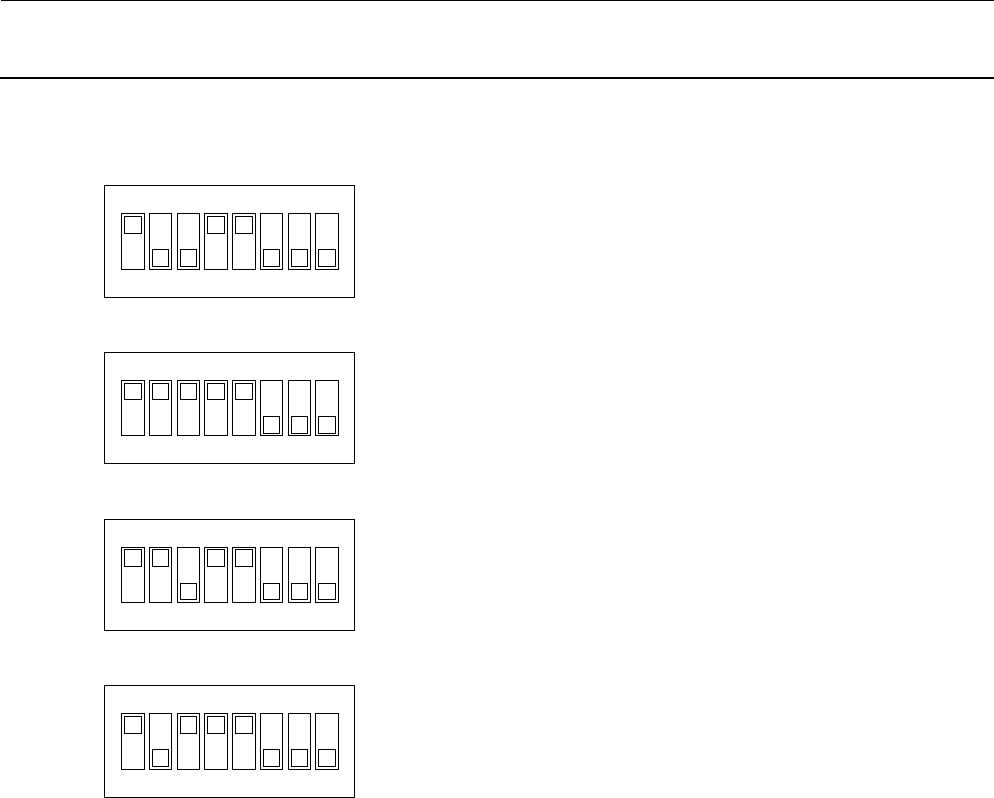

SW2 各位的意义如下。
･ SW2-1: ON 时，可操作背面侧护罩打开
･ SW2-2: ON 时，可操作正面侧送料器浮起传感器
･ SW2-3: ON 时，可操作背面侧送料器浮起传感器
･ SW2-4: ON 时，POWER MONITOR（CE）有效
･ SW2-5: ON 时，当护罩打开时強制伺服 OFF（维护开关 OFF 时）
当护罩打开时轴低速动作（维护开关 ON 时）
･ SW2-6: ON 时，因送料器浮起传感器检测到而強制伺服 OFF（一般情况下不使用。）
･ SW2-7: 备用
･ SW2-8: 备用
属于 EN 规格时，请将 SW2-4 设置为 ON。SW2-4 是仅在 EN 机型中使用的 POWER_MONITOR 信号
的有效/无效设置。
1
O
N
2
3
4
5
6
7
8
SW2
1
O
N
2
3
4
5
6
7
8
SW2
・ＥＮ仕様
・リアバンクあり、フィーダ浮きセンサなし
・ＥＮ仕様
・リアバンクあり、フロント・リアフィーダ浮きセンサあり
1
O
N
2
3
4
5
6
7
8
SW2
・ＥＮ仕様
・リアバンクあり、フロントフィーダ浮きセンサあり
1
O
N
2
3
4
5
6
7
8
SW2
・ＥＮ仕様
・リアバンクあり、リアフィーダ浮きセンサあり
･ EN 规格
･ 有后侧台架，无送料器浮起传感器
･ EN 规格
･ 有后侧台架，有前侧･后侧送料器浮起传感器
･ EN 规格
･ 有后侧台架，有前侧送料器浮起传感器
･ EN 规格
･ 有后侧台架，有后侧送料器浮起传感器
维修调整要领书
13-23
【LED的意义】
LD1（红） PLLLOCK；如该灯未点亮,有可能是内部时标发生了故障 ｡
LD2（红） ER_OUT；因发生紧急停止等警报而亮灯 ｡
LD3（红） FD_FLOAT_F；检测到正面侧送料器浮起時亮灯 ｡
LD4（红） FD_FLOAT_R；检测到背面侧送料器浮起時亮灯 ｡
LD5（红） MNT_KEY；生产模式（维护键卧倒）时亮灯｡
LD6（红） COVER_OPEN_F；正面侧护罩打开時亮灯 ｡
LD7（红） COVER_OPEN_R；背面侧护罩打开時亮灯。
【更换后的调整项目】
● 更换后，必须进行取得 MS 参数备份数据的操作。
请通过「文件」→「控制数据管理」进行备份操作。
● 通常在出厂时已调整好，以下说明一下 CAL 真空回路的调整方法。
“CAL 真空回路的调整”
调整的准备 在拔掉 IO MI 基板的 CN3 的状态下进行调整。
① 请用电压计确认 CN6 的 6pin（GND）与 CN6 的 5pin 之间的电压，同时转动 VR2 调整到 2.5V±0.01V。
② 请将 CN6 的 6pin（GND）与 2pin 间以及 CN6 的 5pin 与 1pin 间分别进行连接。
③ 请用电压计确认 CN6 的 4pin（GND）与 CN3 的 5pin 之间的电压，同时转动 VR1 调整到 1.25V±0.01V。
④ 调整后，请拆掉 CN6 的连接后再连接 CN3。
注１
在利用旋钮调整之前，先请确认 DC 电源输出电压的调整已进行。
注２
连接器的拔插要在切断电源的状态下进行。

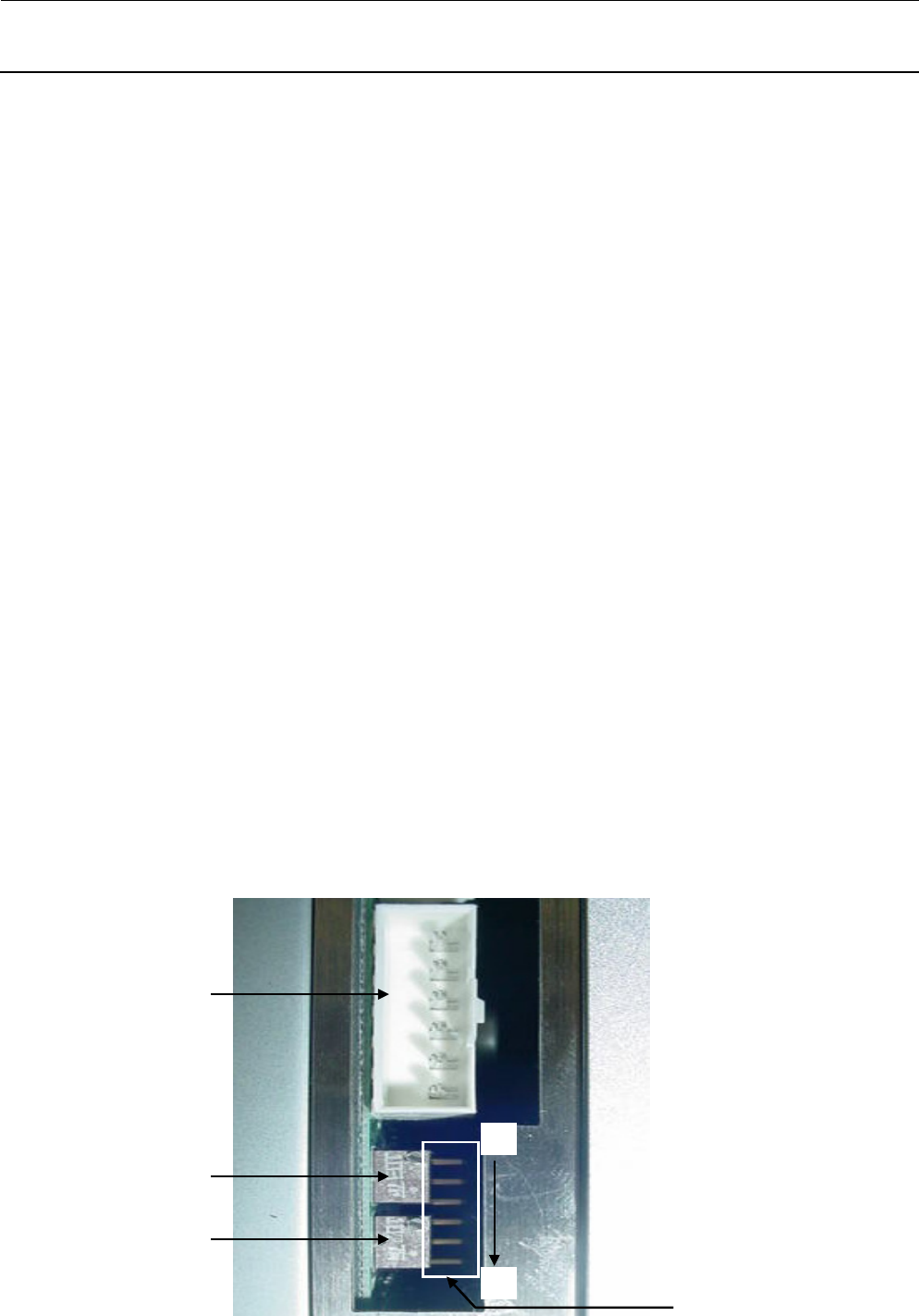

CN4
VR1
VR2
1
6
CN6
CN6 插脚排列图
