维修调整要领书
1-21

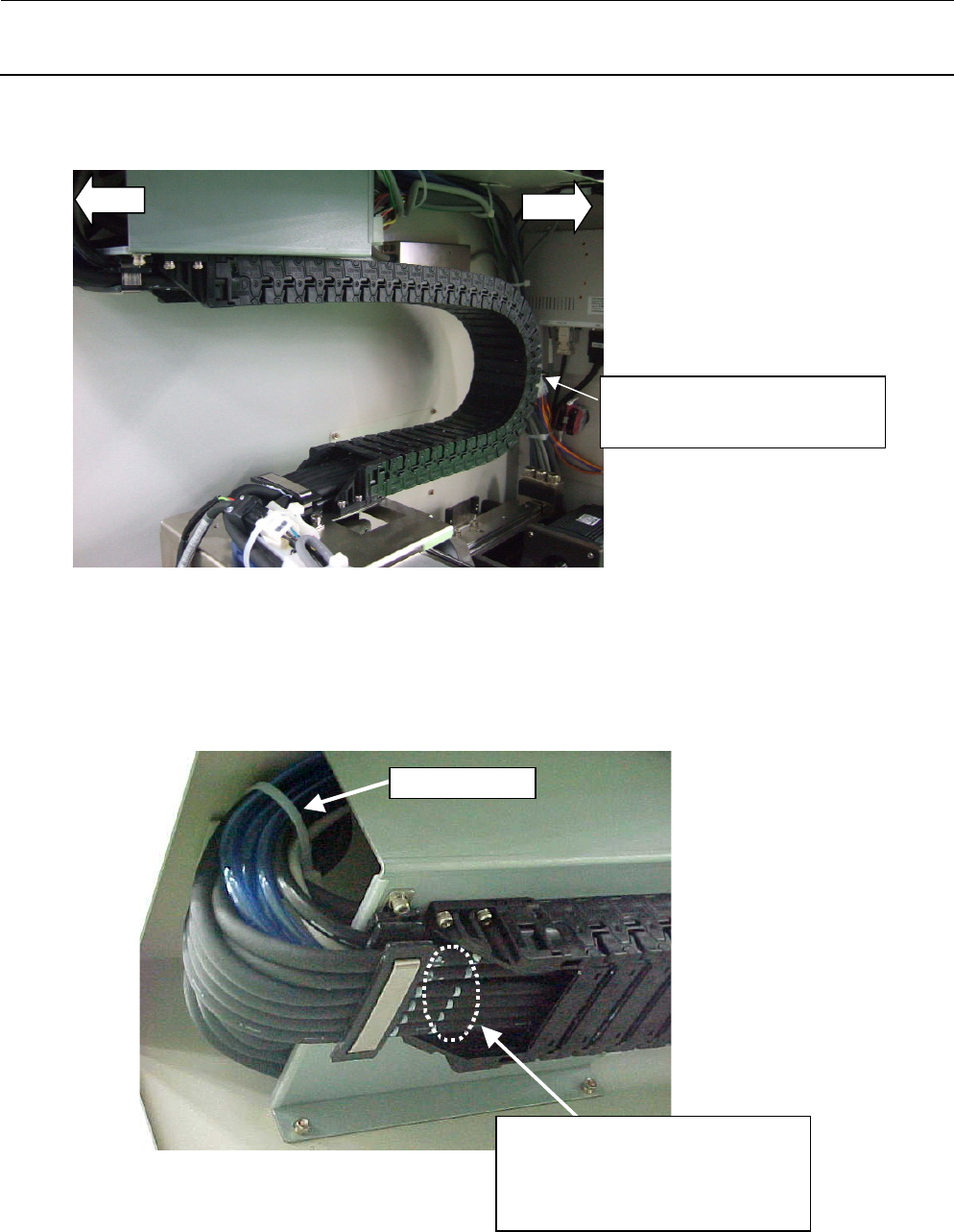

７） 将 Y 轴移动到最靠身前位置，用手压塑料导轨内部的线束，确认没有挠曲。
后侧
前侧
将 Y 轴移动到最靠身前的位置，用手
推入束线，确认塑料轨道内部的束线
有挠度。
图 1-5-7-4
８） 请用束线箍固定图示的位置。
※ 由于 OPTICAL FIBER CABLE 7M 是光缆，故请注意不要强烈弯曲（50R 以内），用束线箍
捆束时不要极度用力。
Y BEAR CABLE (40076795)
XY BEAR CABLES (40076787)
1394 ROBOT CABLE (40044517)
OPTICAL FIBER CABLE 7M ( 40044543)
空气管
用束线箍固定。
图 1-5-7-5
维修调整要领书
1-22
1-5-8．贴片头周围的配线
将来自 XY 拖链电缆（40076787）的各个束线连接到以下部位。
CN901、CN905、CN908 插入图示部位。（参照图 1-5-8-1）
１） OCC CABLE ASM 请参照图示进行配线。（参照图 1-5-8-2、1-5-8-3）
２） 将 XY 拖链电缆的插头“ZTA-CNP1”、“ZTB-CNP1”插入图示位置。（参照图 1-5-8-5、1-5-8-6）
３） 1394 机器人电缆线按图示的路线配置，穿过贴装头右侧与来自 LNC 的连接器中继连接。（参照
图 1-5-8-4）
４） OPTICAL FIBER CABLE 7M 是在 HEAD MAIN PCB BR 与 ZTA SERVO AMP 之间配线，插入 CN1。
（参照图 1-5-8-7、1-5-8-8）
①
连接至 HEAD MAIN
电路板的 CN5
用束线箍固定
用束线箍固定
连接至 HEAD MAIN
电路板的 CN1
连接至 HEAD MAIN
电路板的 CN8
图 1-5-8-1
① XY BEAR CABLES ASM
维修调整要领书
1-23
图 1-5-8-2
图 1-5-8-3
OCC CABLE ASM
OCC CABLE
ASM
用束线箍捆束在固定座上。
用束线箍捆束在固定
座上。
为了便于更换电路板，此处沿
BOX 配线，以免接触螺钉。
为了便于更换电路板，此处沿
BOX 配线，以免接触螺钉。
