（3）维修保养开关
●部件
钥匙护罩（HA00535003A）
钥匙开关调节器（HA006380010）
监视窗（HA005520020）

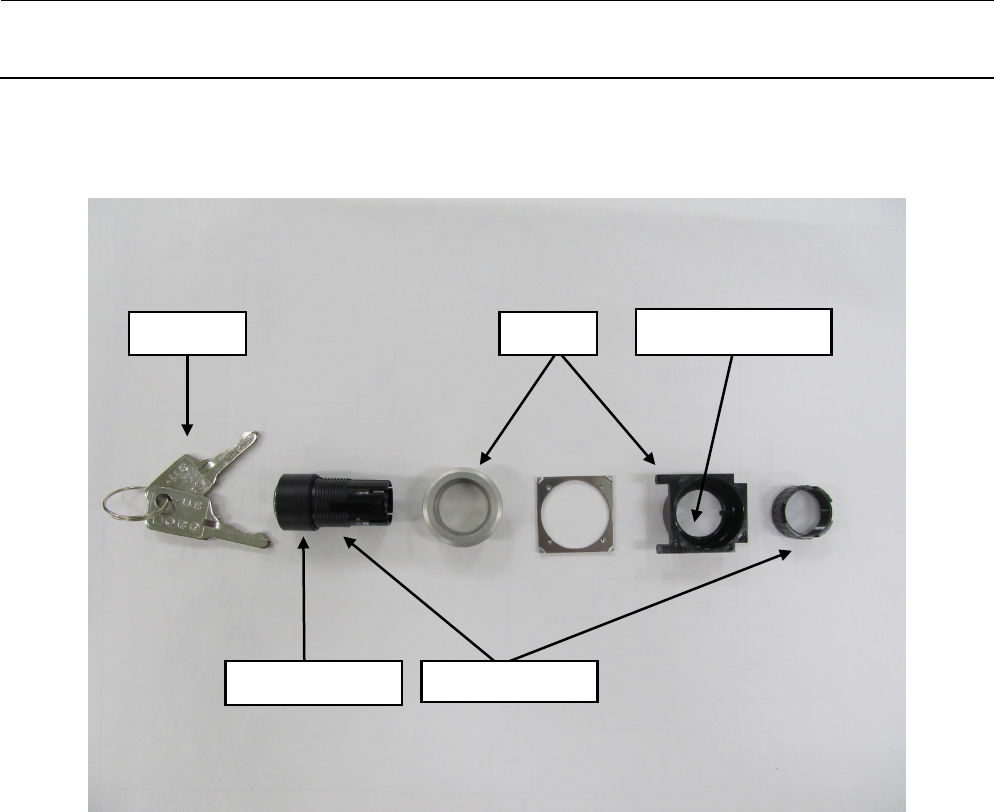

① 把监视窗(黑)镶嵌护罩 FUR 的操作盘上。
② 把钥匙护罩插到钥匙开关调节器上听到“卡七”的声音就插好了。
③ 在操作盘上先前的监视窗（黑）3 上插入组装的调节器，从后部插入监视窗(银)，然后用固定螺丝
固定。
钥匙开关用指示器
钥匙开关调节器
监视窗 附属钥匙
使凸出的部分向左
维修调整要领书
13-41
13-10．有关
VCS
13-10-1．使用基板
与 VCS 相关，安装有下述 4 种基板。
① COAXIAL LIGHT PCB ASM（40107164）
② BOTTOM LIGHT PCB ASM（40107165）
③ SIDE LIGHT ASM（40107167）
④ LIGHT CTRL PCB ASM（40107163）
13-10-2．
LIGHT CTRL
基板的调整
LIGHT CTRL 基板通过专用的串行 I/F 与 IO MI 基板进行通信，是对 VCS 照明进行控制的基
板｡下面是控制的内容｡
① 同轴照明的控制（COAXIAL LIGHT 基板）
② 下方照明的控制（BOTTOM LIGHT 基板）
③ 红色侧向照明（上）的控制（SIDE LIGHT 基板）
④ 蓝色侧向照明（上）的控制（SIDE LIGHT 基板）
⑤ 红色侧向照明（下）的控制（SIDE LIGHT 基板）
⑥ 蓝色侧向照明（下）的控制（SIDE LIGHT 基板）
注：红色侧向照明和蓝色侧向照明中只能某一方亮灯｡
【跨接开关类的设定】
LIGHT CTRL 基板组件的 DIPSW 交货时已经被设定，但是安装基板组件时，请进行确认作业。
① DIPSW2 设定了基板的功能版本和图形版本｡一般情况下请勿变更｡
以下是功能 Rev2，图形 Rev3 的设定示例｡
1
O
N
2
3
4
5
6
7
8
ＳＷ２
② DIPSW3 的设置情况如下所示。一般情况下请勿变更｡
1
O
N
2
3
4
5
6
7
8
ＳＷ３
维修调整要领书
13-42
【LED 的意义】
LD1（绿） ；正在输入+12V 时亮灯｡
LD2（红） ；正在输入-12V 时亮灯｡
LD3（红） ；正在从+24V 输出基板内部生成的 3.3V 时亮灯｡
LD4（红） ；正在从+24V 输出基板内部生成的 5V 时亮灯｡
LD5（红） ；+24V 正在输入到基板内部时亮灯｡
【更换后的调整项目】
需要调整 LIGHT CTRL 基板的基准电压。调整方法如下所示。
<规格>
基准电压:9.000V±0.005V
1. 调整基准电压前先确认 DC 电源输出电压已进行了调整。
2. 用数字式电压计测量检测端子 TE2（+9V）的电压。
3. 对旋钮 VR13 进行调整，使上述测量值达到规格调整值。

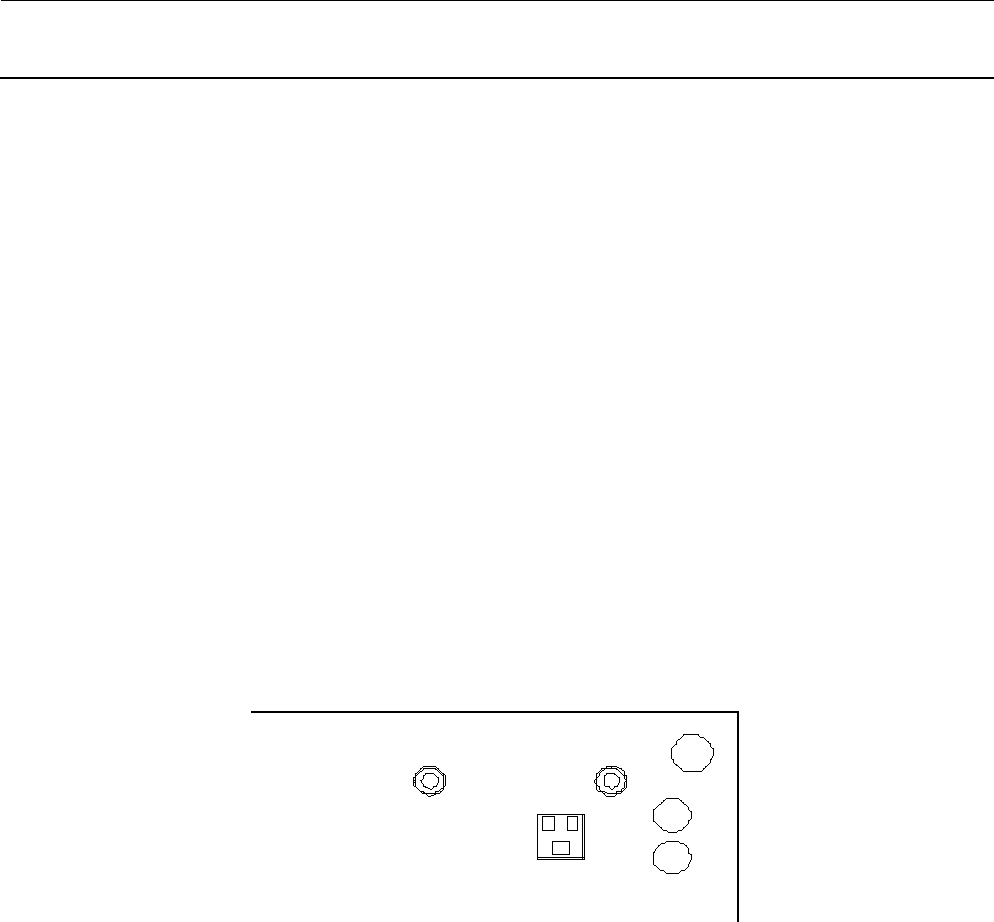

图 13-10-2-1 LIGHT CTRL 基板端面
VR13
TE2
TE3
[+9V] [AGND]
