2UGZKB0001200,,,Fࢺࢵࣉ࢝ࣂ࣮

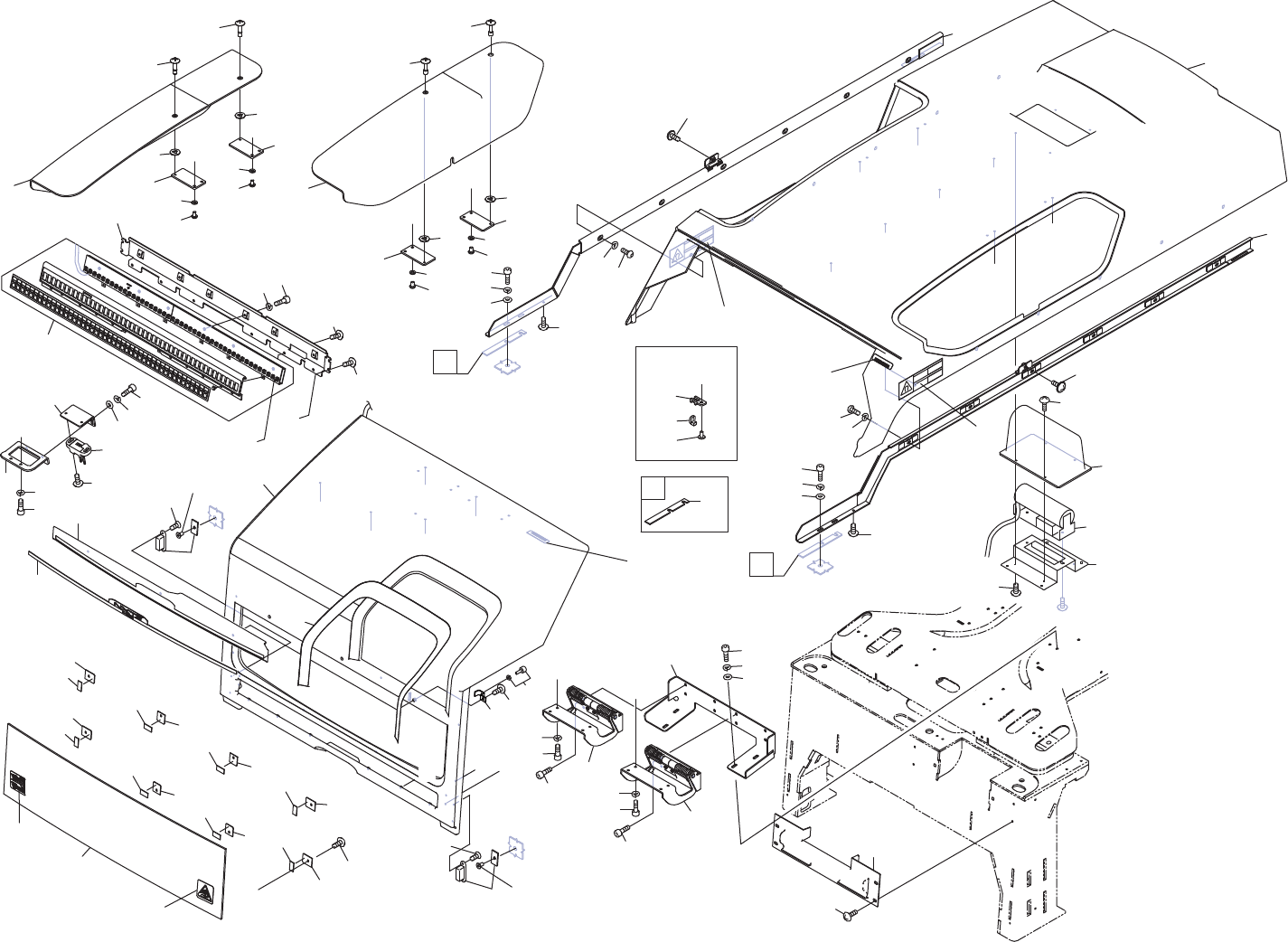

M6 IIIc-TOP COVER 1/
176
PTS- NXT3c- 07
M6 IIIc-TOP COVER 1/
M6 IIIc-トップカバー 1/
2UGZKB000120
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGZKB000802 1 COVER, TOP
カバー トップ
2 2MGTKA001504 1 COVER, ACRYLIC
カバー アクリル
3 2MGTKA001404 1 COVER, ACRYLIC
カバー アクリル
4 2MGTKB002601 4 PLATE, FIXED
プレート 固定
5 2MGTSA018003 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
6 W10026 4 WASHER
ワッシャ
TM-147-2
7 K5258L 8 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X006
8 W1106D 8 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
9 PP01142 1 BKT, COVER
ＢＫＴ カバー
10 2MGKKA001100 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
14 2MGTKA017600 1 COVER, ACRYLIC
カバー アクリル
15 K5171S 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
16 S2025A 7 SHEET
シート
CTAM1
17 H1139E 7 BAND, TIE
バンド 結束
T18S ｲﾝｼｭﾛｯｸ
18 2MGKKA001100 7 SCREW, C/R TRUSS
小ネジ 十穴トラス
19 XH00390 1 INDICATOR LAMP
ヒヨウジトウ
20 2MGZKA001301 1 FRAME
フレーム
26 H5426M 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
27 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
28 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
29 K52565 6 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X006
30 W1108W 6 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(3ｶｼﾛ)
31 2MGKKA001200 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
34 2AGTKA000300 1 SCREW
小ネジ
35 2MGZKA001201 1 FRAME
フレーム
41 H5426M 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
42 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
43 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
44 K52565 6 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X006
45 W1108W 6 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(3ｶｼﾛ)
46 2MGKKA001200 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
49 2AGTKA000300 1 SCREW
小ネジ
50 2MGTKB001002 1 BKT, COVER
ＢＫＴ カバー
51 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
52 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
53 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
54 H5426L 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
56 2MGTKA010500 2 HINGE
ヒンジ
57 2MGTKB002205 1 COVER, FRONT
カバー フロント
58 H5426K 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
59 W1106D 8 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
60 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
61 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
62 2MGTKA001101 1 BKT
ＢＫＴ
63 2MGTKA001300 1 BKT, ADJUSTING
ＢＫＴ 調整
64 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
65 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
66 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
67 S3193X 1 SW, LIMIT
ＳＷ リミット
D4DS-K5
68 K51983 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
69 2MGTKB001800 1 COVER, ACRYLIC
カバー アクリル
