M3 IIIc-DOUBLE CONVEYOR 7/
M3 IIIc-ダブルコンベア 7/
2UGZCB000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
64 PP00951 2 BKT, ADJUSTING
ＢＫＴ セリ
65 H5426X 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X025(3ｶ ｼﾛ)
66 N1079X 3 NUT, HEX
ナット 六角
M04 3ｼｭ(3ｶ ｼﾛ)
67 2MGTCA009400 3 MOTOR, STEPPING
モータ ステッピング
68 H5426M 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
69 W1106D 12 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
70 PZ05392 3 PULLEY
プーリ
71 N4027A 6 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
72 H4521R 1 BELT, TIMING
ベルト タイミング
324-3GT-9
73 H4572E 2 BELT, TIMING
ベルト タイミング
177-3GT-9
77 2MGTCA007300 1 BKT
ＢＫＴ
78 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
79 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
83 PB0ADN9 1 COVER
カバー
84 K5258M 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X010(3ｶ ｼﾛ)
85 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
86 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
87 2EGTCB001200 1 BOARD
基板
88 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
89 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
91 2MGKCA007701 1 RAIL
レール
92 2MGKCB025401 1 BKT, LOCATING
ＢＫＴ 位置決め
93 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
94 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
101 2MGTCA002701 1 AMPLIFIER
アンプ
102 2MGTCA002801 3 AMPLIFIER
アンプ
111 S2025A 11 SHEET
シート
CTAM1
112 K5172L 11 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
454
PTS- NXT3c- 07
このページはブランクページです
This page is intentionally blank.
此页是空白页
455
PTS- NXT3c- 07

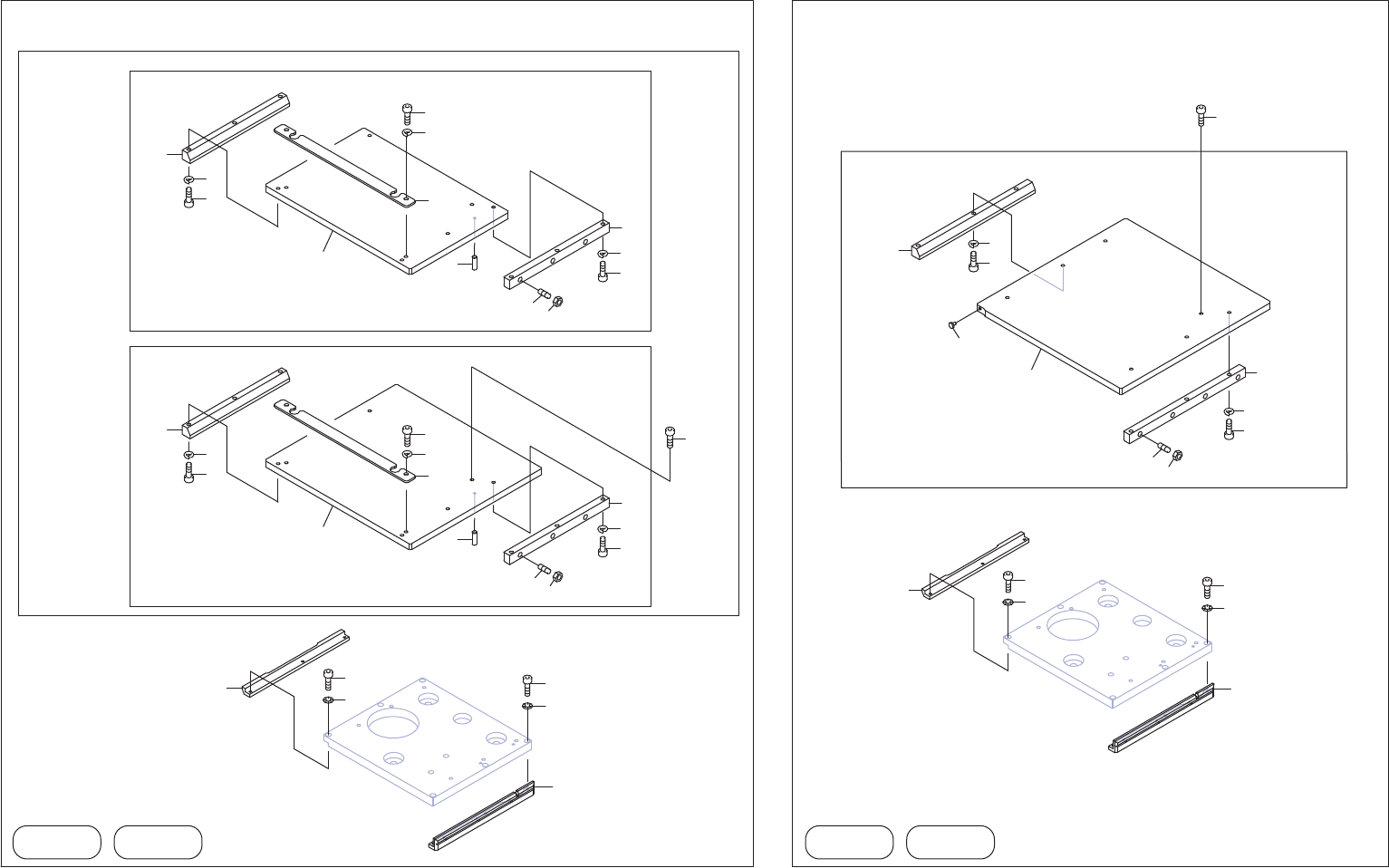

㑅ᢥ㒊ရ
Interchangeable parts
Lane 1 Lane 2Option Option
PP
๓ワࡵ⏕⏘⏝
For performing production with lane 2 forward
PP
22
23
24
25
35
44
45
46
47
48
49
50
51
43
52
1
2
3
4
5
6
11
12
13
14
15
16
26
27
28
29
30
31
33
34
32
42
62
63
64
65
66
67
68
69
70
71
73
74
72
2UGZCB0001280,,,Fࢲࣈࣝࢥࣥ࣋
M3 IIIc-DOUBLE CONVEYOR 8/
