PCU IIc 6/ (M6 BUCKET TYPE / バケットタイプ ) UX04818 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGKPX0 10400 1 BLOCK ブロック 2 H2094 7 1 PIN, PAR ALLEL ピン 平行 φ06X16 A 種 ( m6) 3 H5…
895∼8
9
5
∼
910∼9
1
0
∼
925∼92
5
∼
AA
AA
BB
BB
CC
CC
Ref.1~2/
＊ＰＢＭ３G １２３４５６＊
㸨㹎㹀㹋㸱㹄ࠉ㸯㸰㸱㸲㸳㸴㸨
DD
DD
1
2
3
5
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
23
24
25
23
24
25
26
27
28
29
29.1
30
31
31
32
33
34
35
121
122
123
124
125
126
127
128
129
130
132
133
134
135
135
136
137
138
139
145
146
146
146
147
148
149
150
151
152
153
154
155
156
157
158
158
159
159
160
161
162
163
164
165
166
167
168
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
192
193
194
195
196
197
198
199
199
200
197
198
201
202
203
204
131
210
211
211
210
211
211
213
170
216
217
218
219
215

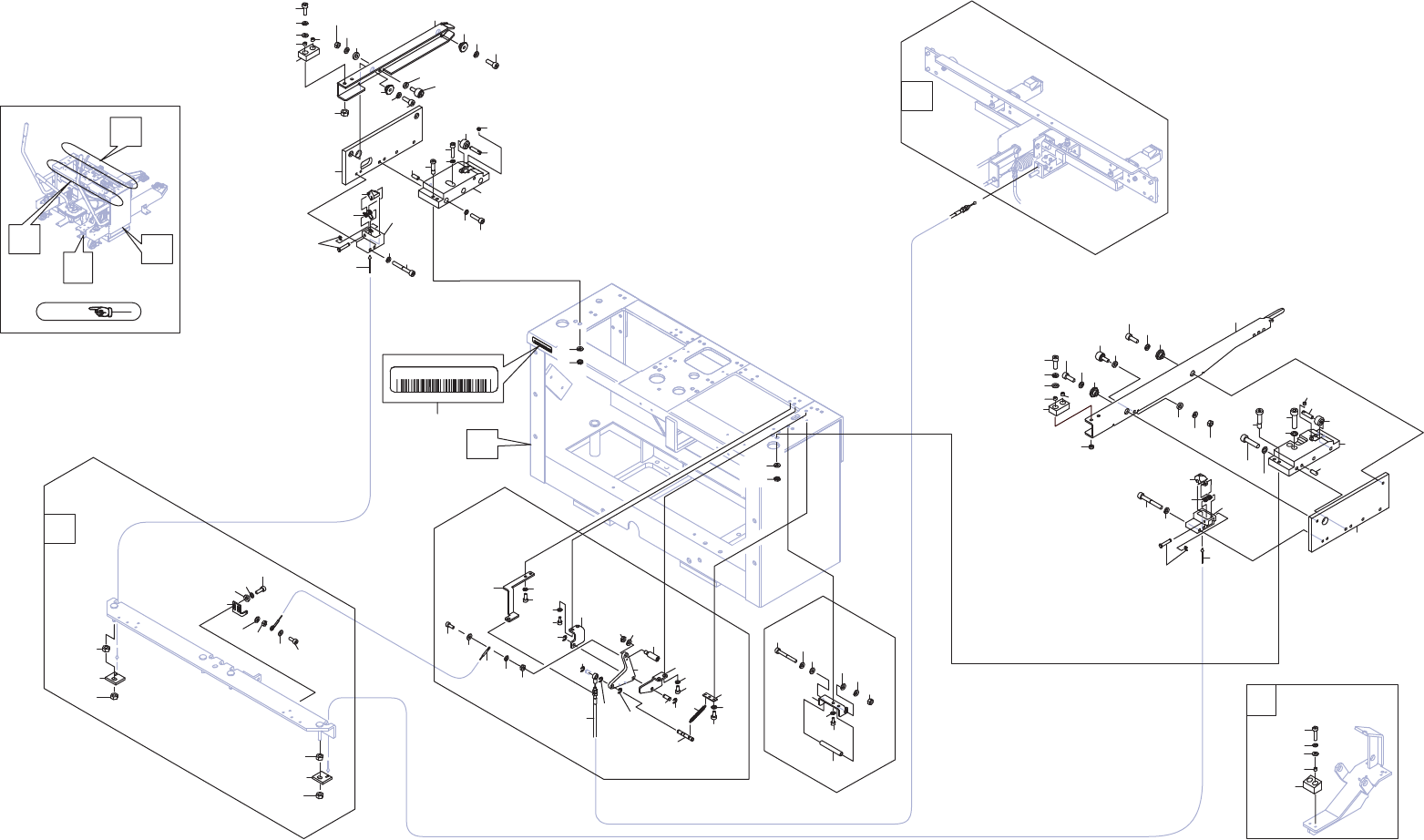

PCU IIc 6/ (M6 BUCKET TYPE /ࣂࢣࢵࢺࢱࣉ)
UX04818
560
PTS- NXT3c- 07
PCU IIc 6/ (M6 BUCKET TYPE /バケットタイプ)
UX04818
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKPX010400 1 BLOCK
ブロック
2 H20947 1 PIN, PARALLEL
ピン 平行
φ06X16 A種(m6)
3 H51193 2 BOLT
ボルト
RMBR6-26
4 N1079Z 2 NUT, HEX
ナット 六角
M06 3ｼｭ(3ｶ ｼﾛ)
5 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
6 H54274 1 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
7 W1013A 1 WASHER, CONICAL
ワッシャ 皿
M- 6-H
8 PM93171 1 ROLLER
ローラ
9 PM93181 1 PIN, ROLLER
ピン ローラ
10 N40256 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X003 ｸﾎﾞﾐｻｷ
11 2MGKPX010500 1 PLATE, ARM
プレート アーム
12 H54274 3 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
13 W1013A 3 WASHER, CONICAL
ワッシャ 皿
M- 6-H
14 PT01451 1 HOLDER
ホルダ
15 H5427N 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X040(3ｶ ｼﾛ)
16 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
17 PT01433 1 STOPPER
ストッパ
18 PZ25361 1 SPRING, TORSION
スプリング ネジリ
19 H64173 1 PIN
ピン
HCDG5-24
21 XW00642 1 WIRE
ワイヤ
22 PB07MH1 1 ARM
アーム
23 PM88101 2 PIN
ピン
24 H5427D 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X016(3ｶ ｼﾛ)
25 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
26 K1113Z 1 CAM FOLLOWER
カムフォロア
CF6-A
27 W10877 1 WASHER
ワッシャ
WSSB12-6-3
28 N1079D 1 NUT, HEX
ナット 六角
M06 P=1.0 1ｼｭ(3ｶｼﾛ)
29 W1106F 1 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
29.1 W1108F 1 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
30 PG02851 1 STOPPER
ストッパ
31 PM93251 2 COLLAR
カラー
32 H5427D 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X016(3ｶ ｼﾛ)
33 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
34 W1108C 2 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
35 N1079C 2 NUT, HEX
ナット 六角
M05 P=0.8 1ｼｭ(3ｶｼﾛ)
121 PB07EB0 1 BKT
ＢＫＴ
122 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
123 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
124 PB07DA0 1 BKT
ＢＫＴ
125 H54269 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
126 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
127 PM0G3L1 1 ARM
アーム
128 PM0G3N0 1 PIN
ピン
129 N1079Z 1 NUT, HEX
ナット 六角
M06 3ｼｭ(3ｶ ｼﾛ)
130 W1106F 1 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
131 PB0A5C0 1 BKT
ＢＫＴ
132 H54298 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
133 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
134 PM0G3R0 1 PIN
ピン
135 S1003G 2 CIR-CLIP
サークリップ
ST-EW-5(3ｶ ｼﾛ)
136 PB07EF0 1 PLATE
プレート
561
PTS- NXT3c- 07
PCU IIc 6/ (M6 BUCKET TYPE /バケットタイプ)
UX04818
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
137 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
138 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
139 S60772 1 SPRING
スプリング
AWU8-30
145 PM0G3S0 1 PIN
ピン
146 S1003G 3 CIR-CLIP
サークリップ
ST-EW-5(3ｶ ｼﾛ)
147 2MGKPY000301 1 WIRE
ワイヤ
148 W1093B 1 WIRE
ワイヤ
TM-173-D2 L=100 Y=4.0
149 H54252 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
150 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
151 N10793 1 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
152 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
153 PB07EC1 1 BKT
ＢＫＴ
154 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
155 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
156 K1134Y 1 COLLAR
カラー
CU-655PH
157 H5428D 1 BOLT, HEX SOCKET
ボルト 六角穴
M06X070(3ｶ ｼﾛ)
158 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
159 W1108H 2 WASHER, FLAT
ワッシャ 平
6M/MX1.6X12.5(3ｶｼﾛ)
160 N1079D 1 NUT, HEX
ナット 六角
M06 P=1.0 1ｼｭ(3ｶｼﾛ)
161 PB07MM3 1 BKT
ＢＫＴ
162 H5426M 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
163 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
164 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
165 H54252 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
166 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
167 N10793 1 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
168 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
170 2MGKPX019200 1 ARM
アーム
171 2MGKPX010101 1 BLOCK
ブロック
172 H20947 1 PIN, PARALLEL
ピン 平行
φ06X16 A種(m6)
173 H51193 2 BOLT
ボルト
RMBR6-26
174 N1079Z 2 NUT, HEX
ナット 六角
M06 3ｼｭ(3ｶ ｼﾛ)
175 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
176 H54274 1 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
177 W1013A 1 WASHER, CONICAL
ワッシャ 皿
M- 6-H
178 PM93171 1 ROLLER
ローラ
179 PM93181 1 PIN, ROLLER
ピン ローラ
180 N40256 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X003 ｸﾎﾞﾐｻｷ
181 2MGKPX010600 1 PLATE, ARM
プレート アーム
182 H54274 3 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
183 W1013A 3 WASHER, CONICAL
ワッシャ 皿
M- 6-H
184 PT01461 1 HOLDER
ホルダ
185 H5427N 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X040(3ｶ ｼﾛ)
186 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
187 PT01443 1 STOPPER
ストッパ
188 PZ25361 1 SPRING, TORSION
スプリング ネジリ
189 H64173 1 PIN
ピン
HCDG5-24
190 XW00642 1 WIRE
ワイヤ
191 PG02851 1 STOPPER
ストッパ
192 PM93251 2 COLLAR
カラー
193 H5427D 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X016(3ｶ ｼﾛ)
