M6 IIIc-SINGLE CONVEY OR 5/ M6 IIIc-シングルコン ベア 5/ 2UGZCE000128 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 H2096 H 3 PIN, PARALLEL ピン 平行 φ03X06 B 種 ( h8) ｽﾃﾝﾚｽ 2 2MGTCF0 039…

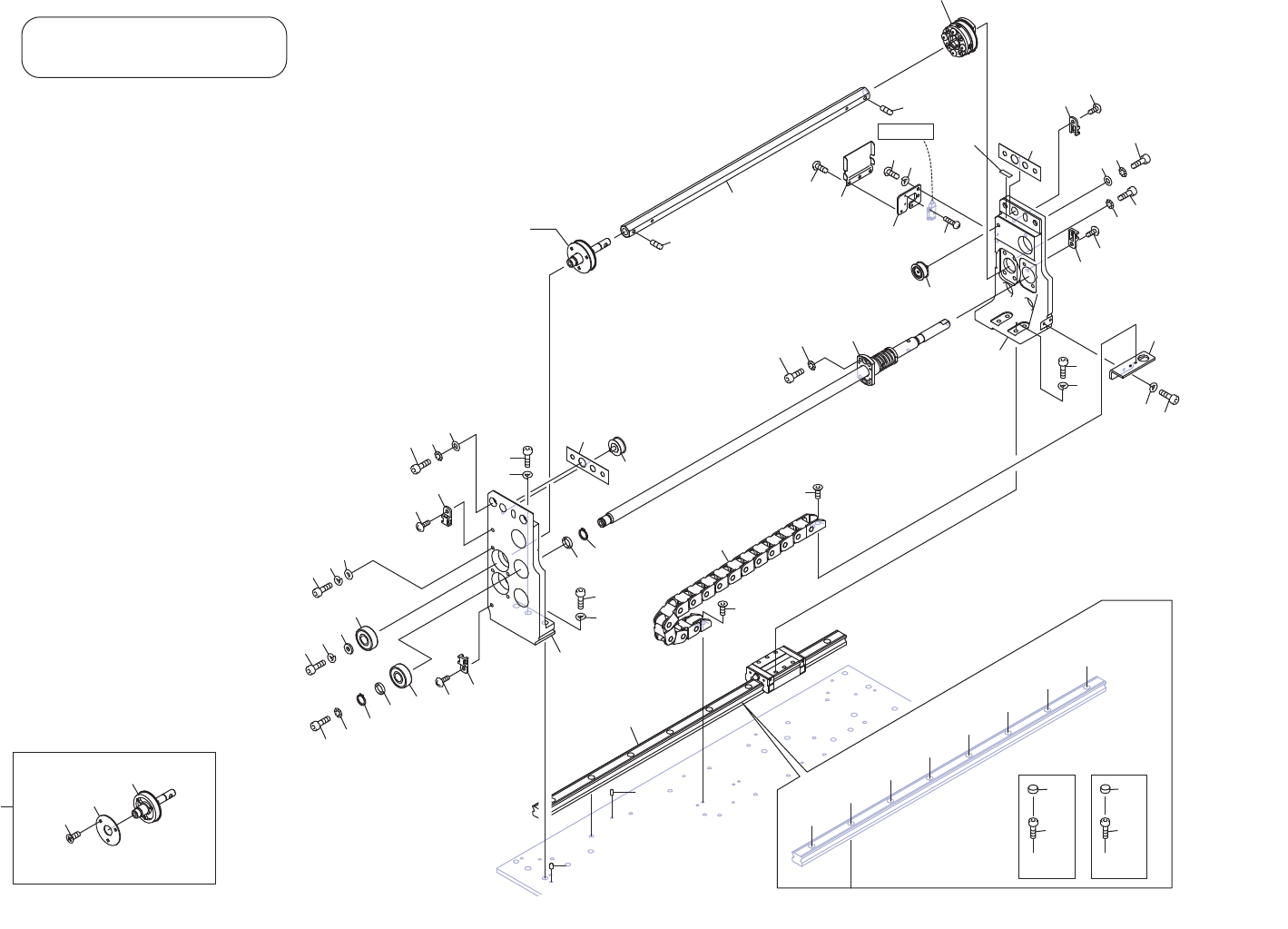

Conveyance drive axis
DETAIL V V
S1S1 Ref.4/
AA
AA
BB
BB
AA
AA
AA
BB
BB
AA
VV
ᦙ㏦㥑ື㍈
144
2
21
8
28
109
112
105
9
27
106
119
3
6
22
25
4
5
10
11
24
23
1
81
81
76
77
78
116
117
107
108
32
33
29
30
31
110
111
113
114
115
90
4.1
23.1
81.1
81.1
140
141
108
117
21.1
16
15
16
15
34
35
34
35
84
85
86
142
143
143
142
80
83
120
130
121
122
121
123
131
131
145
146
147
0,,,Fࢩࣥࢢࣝࢥࣥ࣋
M6 IIIc-SINGLE CONVEYOR 5/
2UGZCE000128
484
PTS- NXT3c- 07
M6 IIIc-SINGLE CONVEYOR 5/
M6 IIIc-シングルコンベア 5/
2UGZCE000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 H2096H 3 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
2 2MGTCF003904 1 BKT
ＢＫＴ
3 2MGTCF001500 1 SHEET
シート
4 H5711L 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
4.1 PM015W0 2 BOLT, HEX SOCKET
ボルト 六角穴
Thin panel option
5 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
6 PJ12922 2 WASHER
ワッシャ
8 H54272 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3ｶｼﾛ)
9 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
10 H54275 1 BOLT, HEX SOCKET
ボルト 六角穴
M06X030(3ｶ ｼﾛ)
11 W1106F 1 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
15 S2025A 2 SHEET
シート
CTAM1
16 K5172L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
21 2MGTCF003802 1 BKT
ＢＫＴ
21.1 PS03990 1 SHEET
シート
22 2MGTCF001500 1 SHEET
シート
23 H5711L 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(ｽﾃﾝﾚｽ)
23.1 PM015W0 2 BOLT, HEX SOCKET
ボルト 六角穴
Thin panel option
24 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
25 PJ12922 2 WASHER
ワッシャ
27 H5289R 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X014(3ｶ ｼﾛ)
28 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
29 PP03291 1 BKT, SENSOR
ＢＫＴ センサ
30 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
31 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
32 PP02501 1 RETAINER, WIRING
押え 配線
33 K5258C 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X004(3ｶ ｼﾛ)
34 S2025A 2 SHEET
シート
CTAM1
35 K5172L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
76 PB91062 1 BKT
ＢＫＴ
77 H5274A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006
78 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M
80 K64898 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X005 0ﾊﾞﾝ3ｼｭ(ｽﾃﾝﾚｽ)
81 2AGTCA000703 2 PULLEY
プーリ
81.1 AB07601 2 PULLEY
プーリ
Thin panel option
83 2AGTCA001102 1 PULLEY
プーリ
84 2MGTCA008700 1 FLANGE
フランジ
85 2MGTCA007402 1 PULLEY
プーリ
86 2MGTCA005800 3 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
90 2AGTCA000803 1 PULLEY
プーリ
105 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
106 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
107 2MGZCA002800 1 SHAFT
シャフト
108 N40930 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
ｽﾌﾟﾘﾝｸﾞﾎﾞﾙﾄ M4X4 ﾋﾗｻｷ SUS
109 H4175A 1 BEARING
ベアリング
6000ZZCM
110 H5427B 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
111 W1106E 1 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
112 2MGTCA006301 1 WASHER
ワッシャ
113 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
114 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
115 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
485
PTS- NXT3c- 07
M6 IIIc-SINGLE CONVEYOR 5/
M6 IIIc-シングルコンベア 5/
2UGZCE000128
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
116 K60168 1 FLEXIBLE TRACK
ケーブルベア
07.10-018-0-14-060.10.12
117 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
119 H2096H 5 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
120 2MGLCA000300 1 GUIDE, RAIL
ガイド レール
THK
121 K20089 8 CAP
キャップ
C4 THK
122 2MGTCA006501 5 BOLT, HEX SOCKET
ボルト 六角穴
123 H5426S 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
130 2MGZCA000700 1 GUIDE, RAIL
ガイド レール
HIWIN
131 . 8 CAP
キャップ
HIWIN, ACC-130
140 H54269 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
141 W1012A 1 WASHER, CONICAL
ワッシャ 皿
M-5-L
142 S1031A 2 CIR-CLIP
サークリップ
STW 10
143 W10049 2 WASHER
ワッシャ
LRB10-1.0
144 H4202Z 1 BEARING
ベアリング
6900ZZ1CM J
145 2MGZCB001003 1 SCREW
ネジ
146 H67812 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010ﾃｲﾄｳ(3ｶ ｼﾛ)
147 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
