ＮＡＭＥ Ｔ Ｉ Ｔ Ｌ Ｅ ＤＲＡＷＩＮＧ Ｎｏ. 部品配置図 PARTS ARRANGEMENT 2 RG ZB C0 0 52 02 残テープ処理ユニット WASTE TAPE PROCESSING UNIT ＴＹＰＥ ＮＸＴⅢｃ ２ ２ FUJI SECRET アドレス 信 号 名 ／ 部 品 名 品 名 品 目 端 末 加 工 図 番 備 考 Ｎｏ． A D D R E S S S I G N A L N A M E / P …
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGZBC005202
残テープ処理ユニット
WASTE TAPE PROCESSING UNIT
ＴＹＰＥ
ＮＸＴⅢｃ
１
２
FUJI SECRET

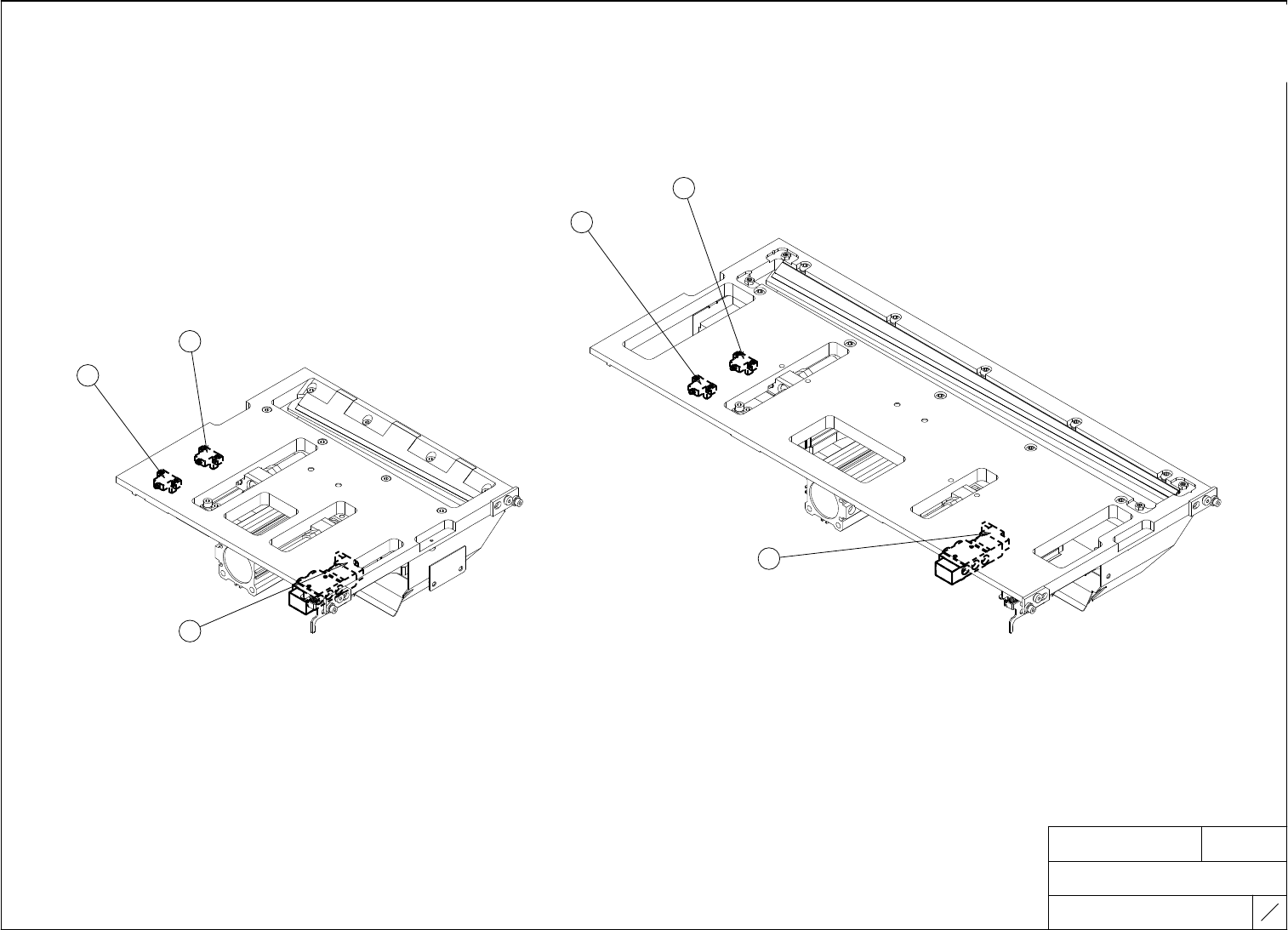

M3c WASTE TAPE PROCESSING UNIT M6c WASTE TAPE PROCESSING UNIT
１
２
３
１
２
３
PTS- NXT3c- 07
666
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGZBC005202
残テープ処理ユニット
WASTE TAPE PROCESSING UNIT
ＴＹＰＥ
ＮＸＴⅢｃ
２
２
FUJI SECRET
アドレス 信 号 名 ／ 部 品 名 品 名 品 目 端 末 加 工 図 番 備 考
Ｎｏ．
ADDRESS SIGNAL NAME/PARTS NAME NAME ITEM
TERMINAL PROCESSING DIAGRAM
NOTE
１
２
３
残テープカッター原位置確認 センサ フォト
S69233
TAPE CUTTER ORIGIN POSITION CHECK
SENSOR PHOTO
記号
SYMBOL
RX00B 31LS11
RH3632*
残テープカッター動作端確認 センサ フォト
S69233
TAPE CUTTER STROKE END CHECK
SENSOR PHOTO
RX00A 31LS10
RH3631*
残テープカッター動作指示 バルブ ＳＯＬ
Y008 31SOL3 H13362 ------
TAPE CUT VALVE SOL
RH3650*
RH3651*
M3c
M6c
M3c
M6c
PTS- NXT3c- 07
667
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
部品配置図
PARTS ARRANGEMENT
2RGZBC005300
ノズルチェンジャ
NOZZLE CHANGER
ＴＹＰＥ
ＮＸＴⅢｃ
１
１
FUJI SECRET
アドレス 信 号 名 ／ 部 品 名 記号 品 名 品 目 端 末 加 工 図 番 備 考
Ｎｏ．
ADDRESS SIGNAL NAME/PARTS NAME SYMBOL NAME ITEM
TERMINAL PROCESSING DIAGRAM
NOTE
センサ基板
１
----- FH1230 ------
SENSOR BOARD
ノズルチェンジャー 上昇端１確認
１Ａ
RX000 25LS1 ------
NOZZLE CHANGER UPPER LIMIT 1 CHECK
ノズルチェンジャー 上昇端２確認
１Ｂ
RX001 25LS2 ------
NOZZLE CHANGER UPPER LIMIT 2 CHECK
ノズルチェンジャー 下降端確認 キバン プリント
１Ｃ
RX002 25LS3 2AGKMP0004** ------
NOZZLE CHANGER LOWER LIMIT CHECK
BOARD PRINTED CIRCUIT
ノズルチェンジャー テーブルシャッター閉確認
１Ｄ
RX003 25LS4 ------
NOZZLE CHANGER TABLE SHUTTER CLOSED CHECK
ノズルチェンジャー テーブルシャッター開確認
１Ｅ
RX004 25LS5 ------
NOZZLE CHANGER TABLE SHUTTER OPEN CHECK
ノズルチェンジャー 接続確認
---
RX005 ---- ------
NOZZLE CHANGER CONNECTION CHECK
ノズルチェンジャー 着座確認 ＳＷ マイクロ
２
RX006 25LS6 S5161A ------
NOZZLE CHANGER DOCKING CHECK
SW MICRO
ノズルチェンジャー 上昇１
３
RY000 25SOL1
NOZZLE CHANGER UP 1
バルブ ＳＯＬ
H11224 ------
ノズルチェンジャー 下降１
VALVE SOL
４
RY001 25SOL2
NOZZLE CHANGER DOWN 1
ノズルチェンジャー 上昇２
５
RY002 25SOL3
NOZZLE CHANGER UP 2
バルブ ＳＯＬ
H11224 ------
ノズルチェンジャー 下降２
VALVE SOL
６
RY003 25SOL4
NOZZLE CHANGER DOWN 2
ノズルチェンジャー テーブルシャッター開
７
RY004 25SOL5
NOZZLE CHANGER TABLE SHUTTER OPEN
バルブ ＳＯＬ
H11224 ------
ノズルチェンジャー テーブルシャッター閉
VALVE SOL
８
RY005 25SOL6
NOZZLE CHANGER TABLE SHUTTER CLOSED
１
２
７
６
４
３
５
８
