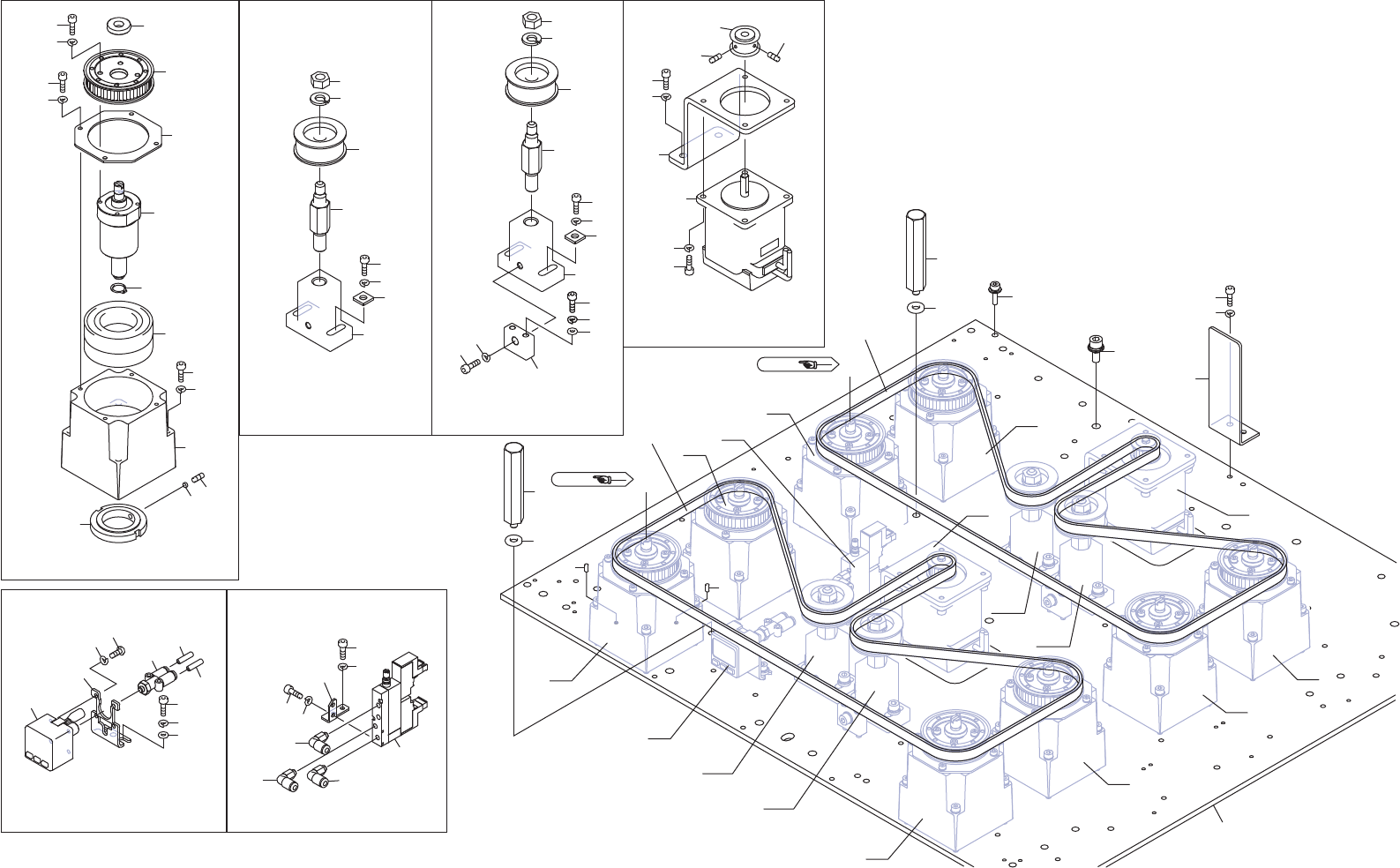

M6 IIIc-DOUBLE CONVEY OR 2/ M6 IIIc-ダブルコンベ ア 2/ 2UGZCF000127 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGTCA0 05302 8 HOUSING ハウジング 2 H5426 0 32 BOLT, HEX SOCKE T ボルト 六角…
DETAIL T2T2
DETAIL UU
DETAIL VV
SS
SS
VV
SS
SS
SS
SS
AA
Ref.1/
BB
Ref.1/
T1T1
T2T2
UU
UU
SS
SS
XX
DETAIL XX
DETAIL SS
DETAIL T1T1
T2T2
T1T1
32
33
34
38
39
18
27
30
31
39
70
71
72
52
53
54
55
56
57
58
59
67
68
4
4
43
42
40
41
45
43
42
61
62
64
65
60
63
66
66
66
1
15
2
3
16
17
14
5
9
12
13
10
11
6
7
8
22
23
24
25
18
22
23
24
25
19
20
21
19
20
21
28
29
29.1
81
35
36
37
46
0,,,Fࢲࣈࣝࢥࣥ࣋
M6 IIIc-DOUBLE CONVEYOR 2/
2UGZCF000127
500
PTS- NXT3c- 07
M6 IIIc-DOUBLE CONVEYOR 2/
M6 IIIc-ダブルコンベア 2/
2UGZCF000127
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTCA005302 8 HOUSING
ハウジング
2 H54260 32 BOLT, HEX SOCKET
ボルト 六角穴
M04X040(3ｶ ｼﾛ)
3 W1106D 32 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
4 H2096H 16 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8) ｽﾃﾝﾚｽ
5 PT01910 8 PULLEY, TIMING
プーリ タイミング
6 H54252 32 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
7 W1106C 32 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
8 PM057H2 8 COLLAR
カラー
9 PP02481 8 RETAINER
押え
10 H54252 32 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
11 W1106C 32 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
12 XB03823 8 BALL SCREW
ボールネジ
13 S1030A 8 CIR-CLIP
サークリップ
STW 9
14 H4218Z 8 BEARING
ベアリング
7006C-5DBMFGP6
15 2MGTCE035501 8 NUT, LOCK
ナット ロック
16 N4027A 8 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
17 K5613D 8 BLOCK
駒
SM-402E
18 2MGTCB007702 4 BKT
ＢＫＴ
19 H5427F 8 BOLT, HEX SOCKET
ボルト 六角穴
M05X020(3ｶ ｼﾛ)
20 W1106E 8 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
21 2MGTCA008801 8 PLATE
プレート
22 2MGKCA028200 4 PULLEY
プーリ
23 2MGTCB007903 4 SHAFT
シャフト
24 N1079L 4 NUT, HEX
ナット 六角
M08(3ｶ ｼﾛ)
25 W1106G 4 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
27 2MGTCA005401 2 BKT, ADJUSTING
ＢＫＴ セリ
28 H5426X 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X025(3ｶ ｼﾛ)
29 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
29.1 W1108S 4 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
30 H67809 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X040 ｾﾞﾝﾈｼﾞ(3ｶ ｼﾛ)
31 W1108C 2 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
32 2MGTCB007200 2 BKT, MOTOR
ＢＫＴ モータ
33 H54269 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
34 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
35 XM01272 2 MOTOR, STEPPING
モータ ステッピング
36 H5426L 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
37 W1106D 8 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
38 PZ05392 2 PULLEY
プーリ
39 N4027A 4 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M04X005 ｸﾎﾞﾐｻｷ
40 H45758 1 BELT, TIMING
ベルト タイミング
1374-3GT-9
41 H45758 1 BELT, TIMING
ベルト タイミング
1374-3GT-9
42 2MGZCA002503 2 BKT, STOPPER
ＢＫＴ ストッパ
43 W1108F 2 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
45 2MGZCF000505 1 PLATE, BASE
プレート ベース
46 H67988 15 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M06X015 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
52 S3150B 1 SW, PRESSURE
ＳＷ プレッシャ
ZSE30A-01-P-MLY
53 . 2 SCREW, C/R PAN
小ネジ 十穴鍋
ACC-55
54 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
55 H62396 1 BKT
ＢＫＴ
ZS-38-A1
56 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
57 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
501
PTS- NXT3c- 07
M6 IIIc-DOUBLE CONVEYOR 2/
M6 IIIc-ダブルコンベア 2/
2UGZCF000127
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
58 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
59 K63144 1 CONNECTOR
コネクタ
KQ2U04-M5A
60 H14592 1 VALVE, SOL
バルブ ＳＯＬ
MV090-03-PL-1L-DC24V
61 H54296 2 BOLT, HEX SOCKET
ボルト 六角穴
M2.6X006(3ｶ ｼﾛ)
62 W1106H 2 WASHER, LOCK
ワッシャ スプリング
2.6M/M(3ｶ ｼﾛ)
63 2MGMCE014801 1 BKT, SOL
ＢＫＴ ＳＯＬ
64 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
65 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
66 Y60181 3 UNION, ELBOW
ユニオン エルボ
KQ2L04-M5A
67 2MGZCA001502 1 TUBE
チューブ
68 2MGZCA001602 1 TUBE
チューブ
70 PB98152 1 BKT
ＢＫＴ
71 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
72 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
81 H76073 1 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X015 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
502
PTS- NXT3c- 07
