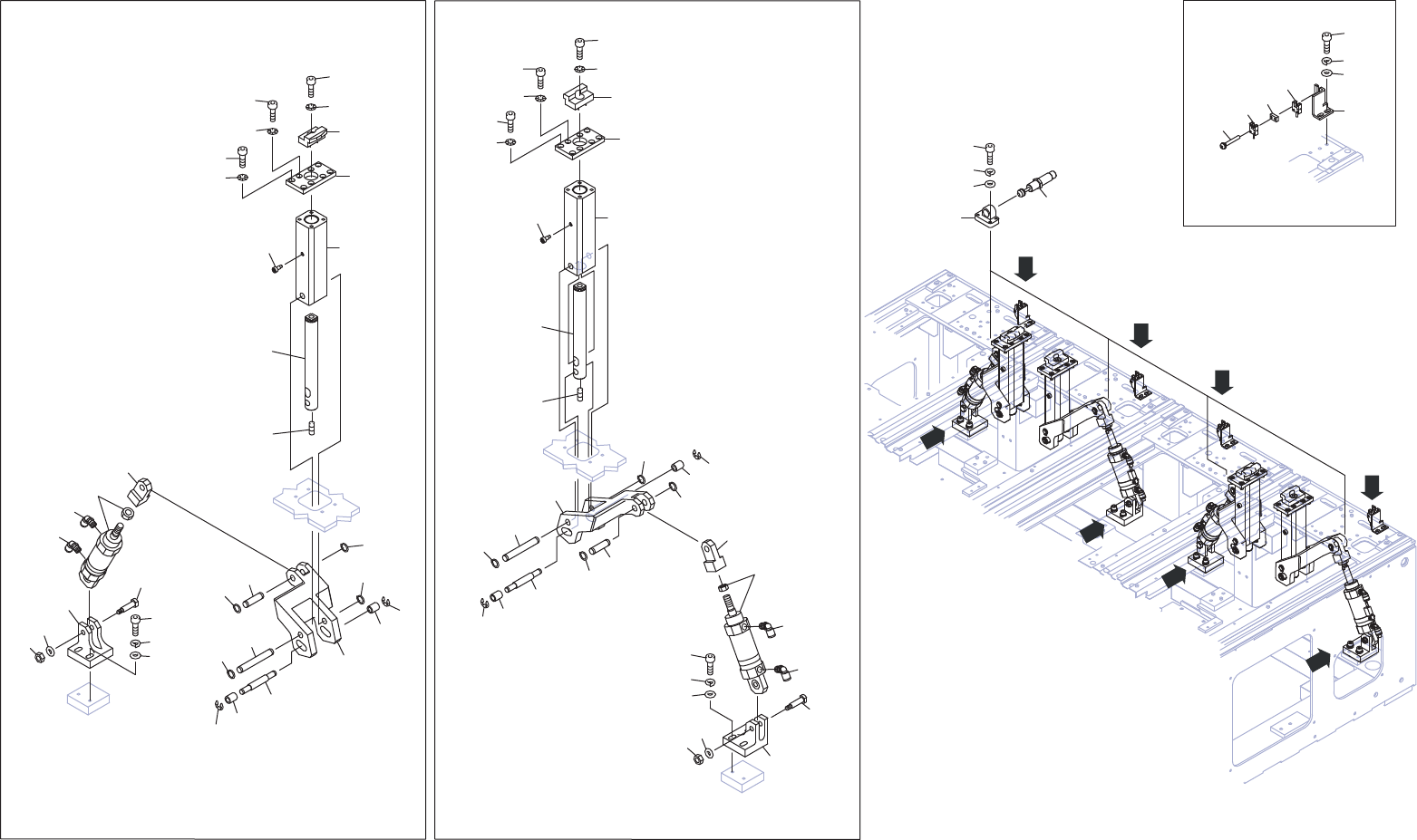

A A A A C C C C C C C C B B B B DETAIL C C DETAIL A A DETAIL B B 42 43 38 39 40 37 41 42 24 27 35 36 28 29 26 25 15 22 23 22 23 23 20 21 21 23 18 17 17 19 19 17 19 11 12 13 14 8 6 7 6 7 9 10 8 6 7 6 7 9 10 5 11 12 34 31 …
4M IIIc-BASE 6/
4M IIIc-ベース 6/
2UGZBB000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM01197 4 BLOCK
ブロック
2 H5428L 8 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
3 W1014A 8 WASHER, CONICAL
ワッシャ 皿
M- 8-H
5 2MGTBB001000 4 PLATE
プレート
7 H5427B 32 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
8 W1012A 32 WASHER, CONICAL
ワッシャ 皿
M-5-L
9 PT00391 4 JAW
爪
10 H5428L 4 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
11 W1014A 4 WASHER, CONICAL
ワッシャ 皿
M- 8-H
12 2MGKBA004102 4 HOLDER
ホルダ
13 PM52492 4 BOLT
ボルト
14 PM01106 4 SHAFT
シャフト
15 2MGKBZ002000 4 SCREW, HEX SOCKET SET
ネジ 六角穴止め
16 2MGTBA008002 2 LEVER
レバー
17 2MGTBA008102 2 LEVER
レバー
18 R61482 8 ROLLER
ローラ
IRT81216E04
19 PM01125 4 PIN
ピン
20 S1003K 8 CIR-CLIP
サークリップ
ST-EW-7(3ｶ ｼﾛ)
21 PM52531 4 PIN
ピン
22 S1031A 8 CIR-CLIP
サークリップ
STW 10
23 PM52551 4 PIN
ピン
24 S1031A 8 CIR-CLIP
サークリップ
STW 10
25 PM01016 4 KNUCKLE
ナックル
26 2MGKBA009701 4 CYLINDER, AIR
シリンダ エアー
26.1 Y60243 8 UNION, ELBOW
ユニオン エルボ
KQ2L06-01NS
27 2MGTBB013801 4 BKT, CYLINDER
ＢＫＴ シリンダ
28 H54274 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
29 W1106F 8 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
30 W1108F 8 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
31 PM52571 4 PIN
ピン
32 N60617 4 NUT, U
ナット Ｕ
M06 P=1.0 1ｼｭ(3ｶ ｼﾛ)
33 W1108H 4 WASHER, FLAT
ワッシャ 平
6M/MX1.6X12.5(3ｶｼﾛ)
369
PTS- NXT3c- 07
AA
AA
CC
CC
CC
CC
BB
BB
DETAIL CC
DETAIL AA DETAIL BB
42
43
38
39
40
37
41
42
24
27
35
36
28
29
26
25
15
22
23
22
23
23
20
21
21
23
18
17
17
19
19
17
19
11
12
13
14
8
6
7
6
7
9
10
8
6
7
6
7
9
10
5
11
12
34
31
32
33
24
25
13
14
35
36
34
30
20
16
21
21
18
17
19
5
25.1
25.1
25.1
25.1
4
3
1
2
3.1
2UGZBB000153
0,,,F࣮࣋ࢫ
4M IIIc-BASE 7/
370
PTS- NXT3c- 07
4M IIIc-BASE 7/
4M IIIc-ベース 7/
2UGZBB000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKBB011402 4 BLOCK
ブロック
2 H54273 16 BOLT, HEX SOCKET
ボルト 六角穴
M06X022(3ｶ ｼﾛ)
3 W1106F 16 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
3.1 W1108H 16 WASHER, FLAT
ワッシャ 平
6M/MX1.6X12.5(3ｶｼﾛ)
4 2MGTBB013102 4 ABSORBER, SHOCK
アブソーバ ショック
5 2MGTBB001000 4 PLATE
プレート
6 H5427B 32 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
7 W1012A 32 WASHER, CONICAL
ワッシャ 皿
M-5-L
8 PT00391 4 JAW
爪
9 H5428L 4 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
10 W1014A 4 WASHER, CONICAL
ワッシャ 皿
M- 8-H
11 2MGKBA004102 4 HOLDER
ホルダ
12 PM52492 4 BOLT
ボルト
13 PM01106 4 SHAFT
シャフト
14 2MGKBZ002000 4 SCREW, HEX SOCKET SET
ネジ 六角穴止め
15 2MGTBA008202 2 LEVER
レバー
16 2MGTBA001503 2 LEVER
レバー
17 R61482 8 ROLLER
ローラ
IRT81216E04
18 PM01125 4 PIN
ピン
19 S1003K 8 CIR-CLIP
サークリップ
ST-EW-7(3ｶ ｼﾛ)
20 PM52531 4 PIN
ピン
21 S1031A 8 CIR-CLIP
サークリップ
STW 10
22 PM52551 4 PIN
ピン
23 S1031A 8 CIR-CLIP
サークリップ
STW 10
24 PM01016 4 KNUCKLE
ナックル
25 2MGKBA009701 4 CYLINDER, AIR
シリンダ エアー
25.1 Y60243 8 UNION, ELBOW
ユニオン エルボ
KQ2L06-01NS
26 2MGTBB014001 2 BKT, CYLINDER
ＢＫＴ シリンダ
27 H54274 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
28 W1106F 4 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
29 W1108F 4 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
30 2MGTBB013901 2 BKT, CYLINDER
ＢＫＴ シリンダ
31 H54274 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
32 W1106F 4 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
33 W1108F 4 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
34 PM52571 4 PIN
ピン
35 N60617 4 NUT, U
ナット Ｕ
M06 P=1.0 1ｼｭ(3ｶ ｼﾛ)
36 W1108H 4 WASHER, FLAT
ワッシャ 平
6M/MX1.6X12.5(3ｶｼﾛ)
37 2MGTBA008701 4 BKT, SENSOR
ＢＫＴ センサ
38 H5427B 8 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
39 W1106E 8 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
40 W1108E 8 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
41 2MGTBA008600 4 SPACER
スペーサ
42 S67039 8 SENSOR, PHOTO
センサ フォト
EE-SX954P-R 3M
43 K64899 8 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X022 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
