G G G G G G for TRAY UNIT-M C C A A for DynaHead (DX) A A A A C C C C HALF DUCT 1/3 DUCT for DynaHead (DX) for DynaHead (DX) 61 62 63 64 65 66 66 71 72 73 74 74 75 76 76 76 77 78 79 80 13 14 12 11 16 17 18 15 21 22 31 32…
M6 IIIc-WASTE TAPE PROCESSING UNIT ATTACHMENTS 1/
M6 IIIc-残テープ処理ユニット ダクト 1/
2UGZPL000109
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 PB0B4R2 1 DUCT
ダクト
3 PZ43241 2 BRUSH
ブラシ
4 PZ43251 1 BRUSH
ブラシ
5 N10793 8 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
6 W1106C 8 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
7 K5258S 3 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X018(3ｶ ｼﾛ)
8 W1106D 3 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
9 W1043C 3 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
11 H54241 3 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
12 W1106F 3 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
13 W1108F 3 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
14 H67175 1 BRUSH
ブラシ
LC6060-3PA GY 300R
15 2MGTPK001502 1 BRUSH
ブラシ
21 2MGTPL000710 1 DUCT
ダクト
22 PS03061 1 SHEET
シート
24 H68969 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
25 2MGTPK002601 1 SEAL
シール
26 Y60199 1 UNION, ELBOW
ユニオン エルボ
KQ2L06-M5A
27 2MGTPK002800 1 TUBE
チューブ
28 H3128B 1 PLUG
プラグ
KK2P-06H
31 2MGKPL012800 1 BOX, REJECT
ＢＯＸ ＮＧ
32 2MGTPL001300 1 BKT, BOX
ＢＫＴ ＢＯＸ
33 K5198G 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X010 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
34 2MGTPK002300 1 BKT, SENSOR
ＢＫＴ センサ
35 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
36 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
37 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
38 S69789 1 SENSOR
センサ
AV634264-A
39 K5175Y 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X010(ｽﾃﾝﾚｽ)
40 W1105A 2 WASHER, LOCK
ワッシャ スプリング
2M/M(ｽﾃﾝﾚｽ)
41 W1107A 2 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(ｽﾃﾝﾚｽ)
47 2MGTPL010101 1 DUCT
ダクト
48 PS03081 1 SHEET
シート
52 2MGTPL010201 1 DUCT
ダクト
53 PS03081 1 SHEET
シート
56 PB14572 1 COVER
蓋
305
PTS- NXT3c- 07
GG
GG
GG
for TRAY UNIT-M
CC
AA
for DynaHead (DX)
AA
AA
CC
CC
HALF DUCT
1/3 DUCT
for DynaHead (DX)
for DynaHead (DX)
61
62
63
64
65
66
66
71
72
73
74
74
75
76
76
76
77
78
79
80
13
14
12
11
16
17
18
15
21
22
31
32
23
24
33
34

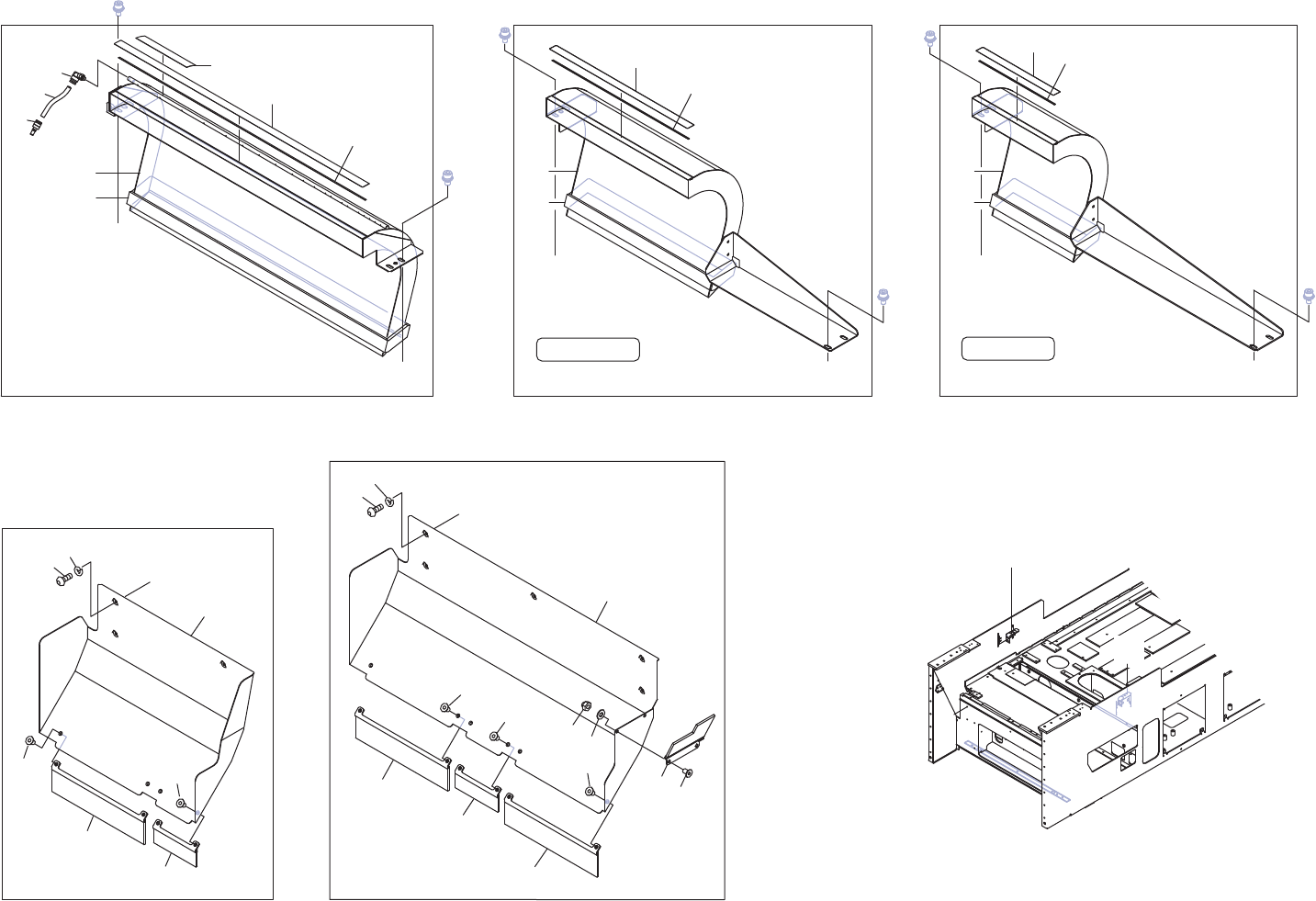

M6 IIIc-WASTE TAPE PROCESSING UNIT ATTACHMENTS 2/
0,,,Fṧࢸ࣮ࣉฎ⌮ࣘࢽࢵࢺࢲࢡࢺ
2UGZPL000109
AA
CC
306
PTS- NXT3c- 07
M6 IIIc-WASTE TAPE PROCESSING UNIT ATTACHMENTS 2/
M6 IIIc-残テープ処理ユニット ダクト 2/
2UGZPL000109
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
11 2MGTPL000710 1 DUCT
ダクト
12 PS03061 1 SHEET
シート
13 2MGTPL010301 1 SHEET
シート
14 2MGTPL010401 1 SHEET, RUBBER
シート ゴム
15 2MGTPK002601 1 SEAL
シール
16 Y60199 1 UNION, ELBOW
ユニオン エルボ
KQ2L06-M5A
17 2MGTPK002800 1 TUBE
チューブ
18 H3128B 1 PLUG
プラグ
KK2P-06H
21 2MGTPL010101 1 DUCT
ダクト
22 PS03081 1 SHEET
シート
23 2MGTPL010800 1 SHEET
シート
24 2MGTPL010900 1 SHEET, RUBBER
シート ゴム
31 2MGTPL010201 1 DUCT
ダクト
32 PS03081 1 SHEET
シート
33 2MGTPL011000 1 SHEET
シート
34 2MGTPL011100 1 SHEET, RUBBER
シート ゴム
61 2MGZPL000201 1 CHUTE
シュート
62 K5258L 3 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X008(3ｶ ｼﾛ)
63 W1106D 3 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
64 PZ58973 1 BRUSH
ブラシ
65 PZ58963 1 BRUSH
ブラシ
66 K65003 4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
71 2MGZPL000101 1 CHUTE
シュート
72 K5258L 5 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X008(3ｶ ｼﾛ)
73 W1106D 5 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
74 PZ58973 2 BRUSH
ブラシ
75 PZ58963 1 BRUSH
ブラシ
76 K65003 6
SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
77 PZ58941 1 BRUSH
ブラシ
78 K65003 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
79 N1108K 2 NUT, DOMED CAP
ナット 六角袋
M03(ｽﾃﾝﾚｽ)
80 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
307
PTS- NXT3c- 07
