C C C C A A A A B B B B b1 b1 b2 b2 a1 a1 aa1 aa1 bb1 bb1 bb2 bb2 aa2 aa2 a2 a2 DETAIL A A DETAIL B B DETAIL C C b1 b1 b2 b2 a1 a1 a2 a2 aa1 aa1 aa2 aa2 bb1 bb1 bb2 bb2 1 1.1 1.2 40 44 21 25 26 23 22 19 17 18 27 18 14 14…

100%1 / 679
2M IIIc-BASE 4/
2M IIIc-ベース 4/
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGZBB004400 1 COVER
カバー
2 K5171S 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X006(3ｶ ｼﾛ)
5 PB06BZ1 2 BKT
ＢＫＴ
OPTION
6 H54298 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X008(3ｶ ｼﾛ)
OPTION
7 W1106E 4 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
OPTION
8 K5178N 8 SCREW, C/R PAN
小ネジ　十穴鍋
M03X006(ｽﾃﾝﾚｽ)
9 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
10 PB0AMA2 2 BKT
ＢＫＴ
11 H5426K 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
12 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
13 H67698 4 VALVE, SOL
バルブ　ＳＯＬ
SY5220T-5MOZ-C6-F2-X490-Q
14 H54258 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X025(3ｶ ｼﾛ)
15 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
16 K5340Y 8 CONTROLLER, SPEED
コントローラ　スピード
AS2001F-06(ｼﾛ)
17 PZ20931 8 TUBE
チューブ
18 S63104 8 SILENCER
サイレンサ
AN10-01
19 Y60252 4 UNION, HALF
ユニオン　ハーフ
KQ2S08-01AS
20 PB0AMB0 1 BKT, COVER
ＢＫＴ　カバー
21 H54250 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3ｶ ｼﾛ)
22 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
23 2MGTBB016500 2 BKT
ＢＫＴ
24 H67988 4 BOLT, HEX SOCKET WASHER ASSY
ボルト　六角穴座金付
M06X015 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
26 PB92294 2 HOLDER
受け
27 H5426K 6 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
28 W1106D 6 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
29 W1043C 6 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
30 PB92301 1 BKT
ＢＫＴ
31 PB92311 1 BKT
ＢＫＴ
32 H54269 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X010(3ｶｼﾛ)
33 PB007F1 1 BKT
ＢＫＴ
34 H5427B 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
35 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
38 PB92351 2 BKT
ＢＫＴ
39 PB92361 2 BKT
ＢＫＴ
40 K52584 8 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M06X012(3ｶ ｼﾛ)
41 W1106F 8 WASHER, LOCK
ワッシャ　スプリング
6M/M(3ｶｼﾛ)
42 W1108F 8 WASHER, FLAT
ワッシャ　平
4W-6(3ｶ ｼﾛ)
43 K65429 2 FLEXIBLE TRACK
ケーブルベア
TKP35H22-40W50R37-31L
44 PB92373 2 BKT
ＢＫＴ
45 T67703 2 KNOB
ツマミ
D4-AJW5-45
46 S1003K 2 CIR-CLIP
サークリップ
ST-EW-7(3ｶ ｼﾛ)
321
PTS- NXT3c- 07
CC
CC
AA
AA
BB
BB
b1b1
b2b2
a1a1
aa1aa1
bb1bb1
bb2bb2
aa2aa2
a2a2
DETAIL AA DETAIL BB
DETAIL CC
b1b1
b2b2
a1a1
a2a2
aa1aa1
aa2aa2
bb1bb1
bb2bb2
1
1.1
1.2
40
44
21
25
26
23
22
19
17
18
27
18
14
14
16
16
20
20
4
5
4
5
7
8
2
9
10
11
12
15
13
13.1
37
38
41
41
41
43
42
45
45
35
34
33
52
52
47
48
50
49
54
55
53
51
47.1
47.1
22.1
22.1
22.1
22.1
41
40
60
61
62
63
64
65
66
67
68
69
70
71
22
21
17
18
18
14
14
16
16
20
6
4
5
4
5
7
8
2
6
6
6
6
9
10
11
12
15
13.2
13.3
19
20
30
31
28
32
35
34
33
36
46
0,,,F࣮࣋ࢫ

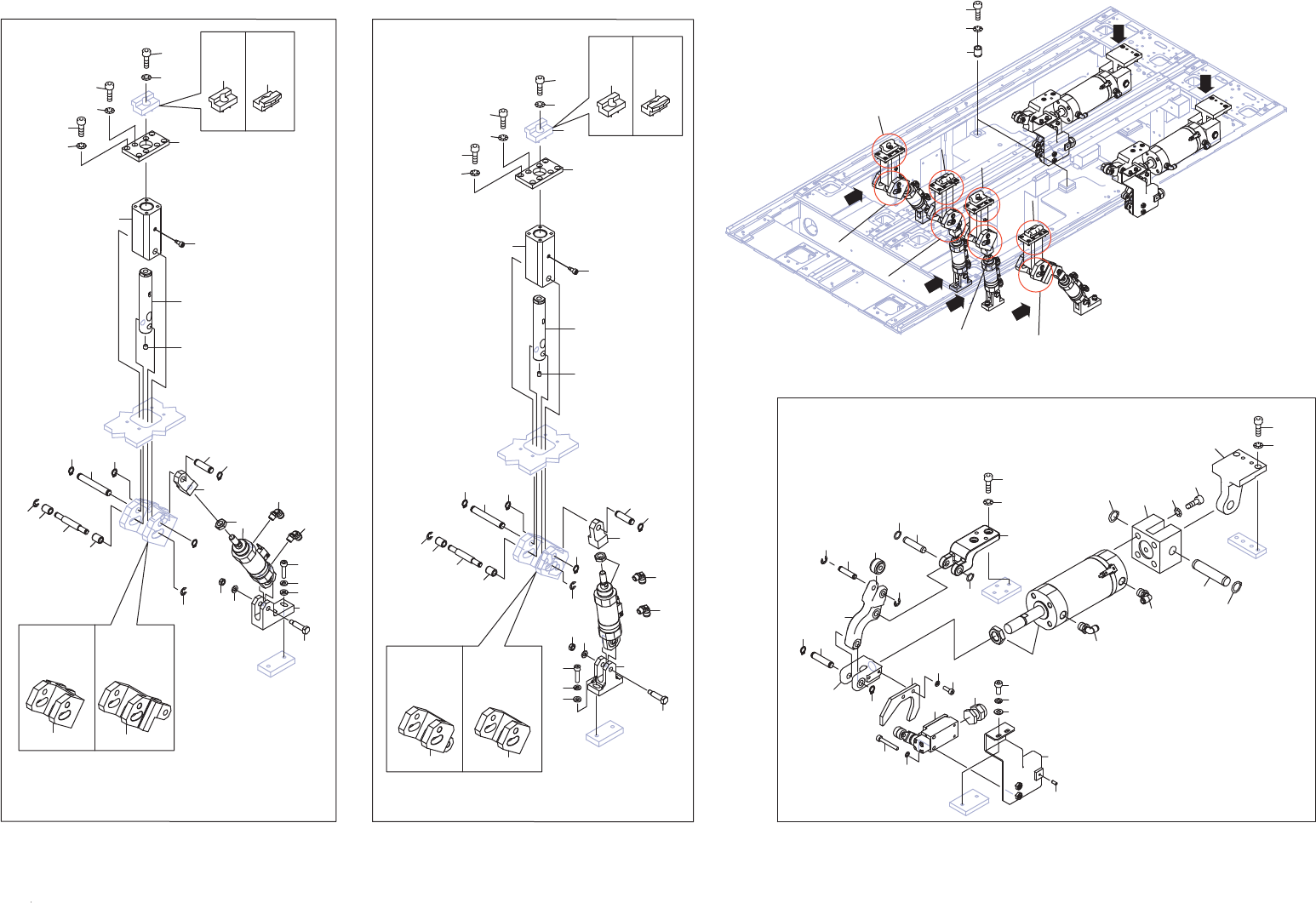

2M IIIc-BASE 5/
2UGZBA000153
322
PTS- NXT3c- 07
2M IIIc-BASE 5/
2M IIIc-ベース 5/
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM30051 2 PIN, GUIDE
ピン　ガイド
1.1 H5428S 2 BOLT, HEX SOCKET
ボルト　六角穴
M08X035(3ｶ ｼﾛ)
1.2 W1014A 2 WASHER, CONICAL
ワッシャ　皿
M- 8-H
2 2MGTBB001000 4 PLATE
プレート
4 H5427B 32 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
5 W1012A 32 WASHER, CONICAL
ワッシャ　皿
M-5-L
6 PT00391 4 JAW
爪
7 H5428L 4 BOLT, HEX SOCKET
ボルト　六角穴
M08X020(3ｶ ｼﾛ)
8 W1014A 4 WASHER, CONICAL
ワッシャ　皿
M- 8-H
9 2MGKBA004001 4 HOLDER
ホルダ
10 PM52492 4 BOLT
ボルト
11 PM01096 4 SHAFT
シャフト
12 2MGKBZ002000 4 SCREW, HEX SOCKET SET
ネジ　六角穴止め
13 2MGTBA007601 1 LEVER
レバー
13.1 2MGTBA007701 1 LEVER
レバー
13.2 2MGTBA007801 1 LEVER
レバー
13.3 2MGTBA007901 1 LEVER
レバー
14 R61482 8 ROLLER
ローラ
IRT81216E04
15 PM01125 4 PIN
ピン
16 S1003K 8 CIR-CLIP
サークリップ
ST-EW-7(3ｶ ｼﾛ)
17 PM52531 4 PIN
ピン
18 S1031A 8 CIR-CLIP
サークリップ
STW 10
19 PM52551 4 PIN
ピン
20 S1031A 8 CIR-CLIP
サークリップ
STW 10
21 PM01016 4 KNUCKLE
ナックル
22 2MGKBA009701 4 CYLINDER, AIR
シリンダ　エアー
22.1 Y60243 8 UNION, ELBOW
ユニオン　エルボ
KQ2L06-01NS
23 2MGTBB013801 2 BKT, CYLINDER
ＢＫＴ　シリンダ
25 H54272 4 BOLT, HEX SOCKET
ボルト　六角穴
M06X020(3ｶｼﾛ)
26 W1106F 4 WASHER, LOCK
ワッシャ　スプリング
6M/M(3ｶｼﾛ)
27 W1108F 4 WASHER, FLAT
ワッシャ　平
4W-6(3ｶ ｼﾛ)
28 2MGTBB014101 2 BKT, CYLINDER
ＢＫＴ　シリンダ
30 H54274 4 BOLT, HEX SOCKET
ボルト　六角穴
M06X025(3ｶ ｼﾛ)
31 W1106F 4 WASHER, LOCK
ワッシャ　スプリング
6M/M(3ｶｼﾛ)
32 W1108F 4 WASHER, FLAT
ワッシャ　平
4W-6(3ｶ ｼﾛ)
33 PM52571 4 PIN
ピン
34 N60617 4 NUT, U
ナット　Ｕ
M06 P=1.0 1ｼｭ(3ｶ ｼﾛ)
35 W1108H 4 WASHER, FLAT
ワッシャ　平
6M/MX1.6X12.5(3ｶｼﾛ)
36 2MGTBB013502 2 BKT
ＢＫＴ
37 H54241 4 BOLT, HEX SOCKET
ボルト　六角穴
M06X015(3ｶｼﾛ)
38 W1013A 4 WASHER, CONICAL
ワッシャ　皿
M- 6-H
40 PM52511 4 PIN
ピン
41 S1031A 8 CIR-CLIP
サークリップ
STW 10
42 2MGTBB013201 2 LEVER, CLAMP
レバー　クランプ
43 R50011 2 ROLLER
ローラ
NAST8ZZ
44 PM52561 2 PIN
ピン
45 S1003K 4 CIR-CLIP
サークリップ
ST-EW-7(3ｶ ｼﾛ)
46 2MGTBB018903 2 JOINT, KNUCKLE
ジョイント　ナックル
47 2MGTBA001402 2 CYLINDER, AIR
シリンダ　エアー
47.1 Y60244 4 UNION, ELBOW
ユニオン　エルボ
KQ2L06-02AS
48 PM01264 2 BKT, CYLINDER
ＢＫＴ　シリンダ
323
