第 4 部第5 章 数据传送电缆的接线(以太网)
Edition 1.0 4-5-1 XP-241E 机械手册
5.
5.5.
5. 数据传送电缆的接
数据传送电缆的接数据传送电缆的接
数据传送电缆的接线
线线
线(
((
(以太网
以太网以太网
以太网)
))
)
要点
要点要点
要点
为了传输程序和收集生产记录，在 XP-241E 和主计算机之间，用以太网以双股通信电缆(分
类 5)来进行连接。
方法
方法方法
方法
1. 用主计算机把 XP-241E 进行线路描述符的登记。
备
备备
备注
注注
注)
))
)
有关对线路描述符的登记方法，请参照主计算机的使用说明书。
有关对线路描述符的登记方法，请参照主计算机的使用说明书。有关对线路描述符的登记方法，请参照主计算机的使用说明书。
有关对线路描述符的登记方法，请参照主计算机的使用说明书。

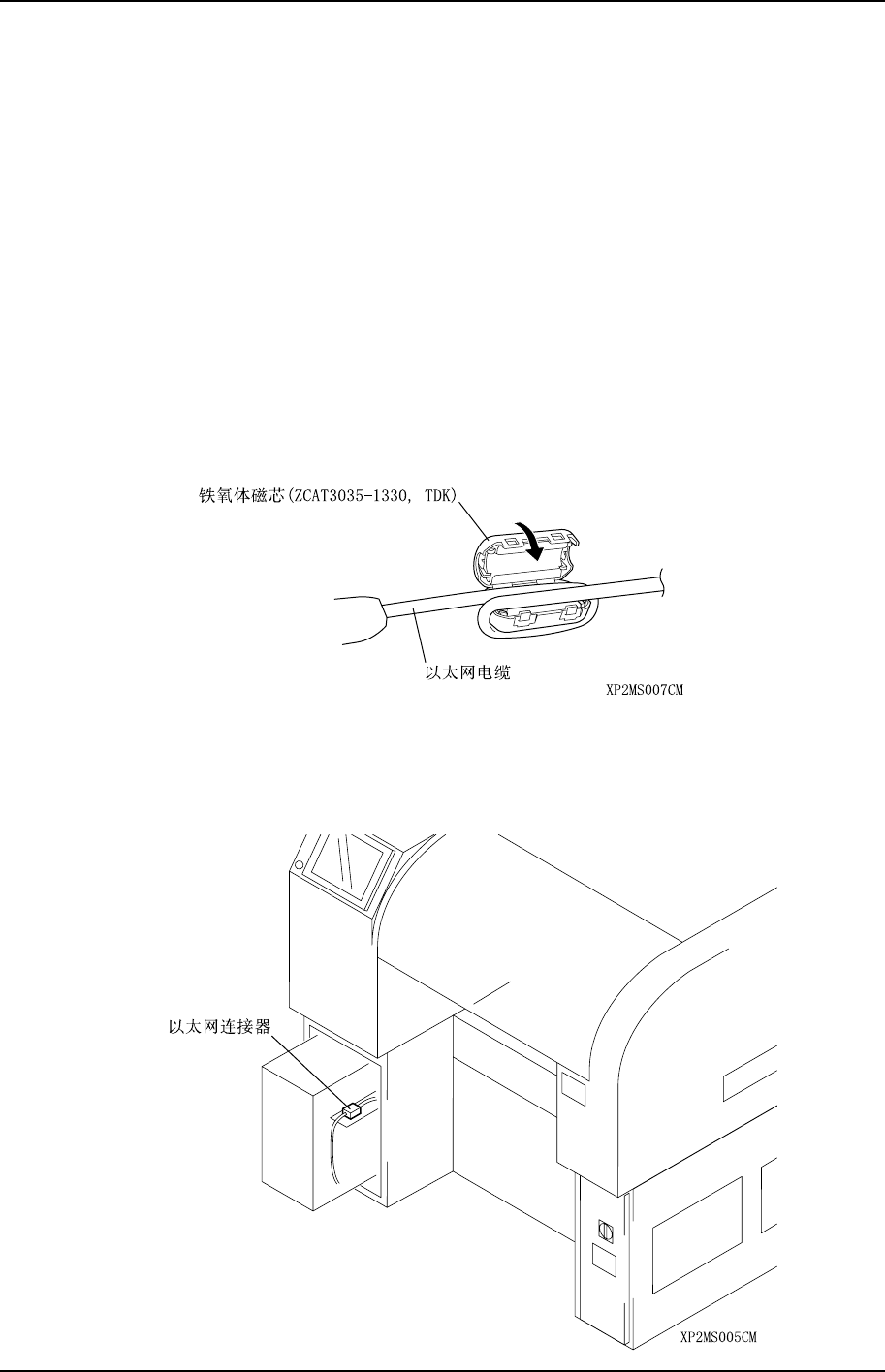

2. 把机器上附带的铁氧体磁心装在以太网电缆上。
3. 把传送电缆一端的连接器接到主计算机上的指定以太网端口上，并把另一端的连接器
接到以太网连接器上。
第 5 章 数据传送电缆的接线(以太网) 第 4 部
XP-241E 机械手册 4-5-2 Edition 1.0
笔记
笔记笔记
笔记:
::
:
补充说明
补充说明补充说明
补充说明
