型號表示方式 Ordering Method GTH8S 單軸 /1-axis 軌道內嵌 Built-in Linear Motion Guide 螺桿驅動 Ball Screw Drive 最大行程 Maximum Stroke 450mm 最高速度 Maximum Speed 250mm/s 馬達容量 Motor output 200W 滾珠螺桿 Ball Screw ø 16mm 此圖僅供參考，出貨規格詳見尺寸圖面 The pic…

100%1 / 39
單位 Unit : mm
單位 Unit : mm
※行程 50 時 , 因本
體上鎖式固定孔會被
滑座遮住，僅能使用
4 支螺絲固定，建議
客戶本體使用下鎖式
固定孔鎖附。
When the stroke is 50mm,
if fixing the body from
the top to the bottom, the
xing hole will be blocked
by slider and only can be
uses 4 screws to x;as a
result, suggest that xing
actuator body from the
bottom to the top.
※行程 50 時 , 因本
體上鎖式固定孔會被
滑座遮住，僅能使用
4 支螺絲固定，建議
客戶本體使用下鎖式
固定孔鎖附。
When the stroke is 50mm,
if fixing the body from
the top to the bottom, the
xing hole will be blocked
by slider and only can be
uses 4 screws to x;as a
result, suggest that xing
actuator body from the
bottom to the top.
BL
馬達左折
Motor Left Side
2D CAD 3D CAD
D
ownload CAD data at http://www.toyo.tw
BR
馬達右折
Motor Right Side
2D CAD 3D CAD
D
ownload CAD data at http://www.toyo.tw
4-M511
45
100±0.02
P
2-∅57 H7
75
54
C
C
M*100
50
A
75
N-M513+Ø4.4 THR
B
2-∅36 H7
79.5
滑台機械極限16.5±1
Mechanical limit:16.5±1
L
2-∅36 H7
54
106.5
155
4-M511
52
116
52
116
滑台機械極限52.5±1
Mechanical limit:52.5.±1
有效行程
Stroke
有效行程
Stroke
滑台原點115.5
Origin of actuator:115.5
42
60
基準面
The datum plane
+0.012
5
0
B View
7
26.7±0.03 27
54
C-C View
基準面
The datum plane
7
極限距離5
Limit distance:5
37
33
2-∅36 H7
4-M5 11
4-M511
滑台機械極限52.5±1
Mechanical limit:52.5±1
M*100
50
45
A
75.5
100±0.02
P
2-∅57 H7
75.5
54
54
106.5
C
C
N-M513+Ø4.4 THR
B
79.5
L
2-∅36 H7
155
有效行程
Stroke
有效行程
Stroke
52
116
52
116
滑台機械極限16.5±1
Mechanical limit:16.5±1
42
60
基準面
The datum plane
滑台機械極限115.5
Mechanical limit:115.5
+0.012
5
0
B View
7
26.7±0.03 27
54
C-C View
基準面
The datum plane
7
極限距離5
Limit distance:5
3733
有效行程
Stroke
25 50
※
75 100 125 150 175 200 225 250 275 300 325
L 400 450 500 550 600 650 700 750 800 850 900 950 1000
A 75 25 75 25 75 25 75 25 75 25 75 25 75
M 2 3 3 4 4 5 5 6 6 7 7 8 8
N 8 10 10 12 12 14 14 16 16 18 18 20 20
P 175 225 275 325 375 425 475 525 575 625 675 725 775
KG 2.99 3.18 3.38 3.58 3.77 3.97 4.17 4.36 4.56 4.76 4.95 5.15 5.35
有效行程
Stroke
25 50
※
75 100 125 150 175 200 225 250 275 300 325
L 400 450 500 550 600 650 700 750 800 850 900 950 1000
A 75 25 75 25 75 25 75 25 75 25 75 25 75
M 2 3 3 4 4 5 5 6 6 7 7 8 8
N 8 10 10 12 12 14 14 16 16 18 18 20 20
P 175 225 275 325 375 425 475 525 575 625 675 725 775
KG 2.99 3.18 3.38 3.58 3.77 3.97 4.17 4.36 4.56 4.76 4.95 5.15 5.35
馬達左折 / 馬達右折
Motor Left Side / Motor Right Side
http://www.toyo.tw
114
應用例
Application
一般 / 皮帶仕樣
ETB / M
無塵 / 螺桿仕樣
GCH / ECH
無塵 / 皮帶仕樣
ECB
直交連結
XYGT / XYTH / XYTB
參考資料
Reference
單軸
1 axis
GTH
一般 / 螺桿仕樣
GTH Series
GTH8S
GTH8
GTH12
GTH5S
GTH5
GTH4
GTH8S
GTH8
GTH12
GTH5S
GTH5
GTH4

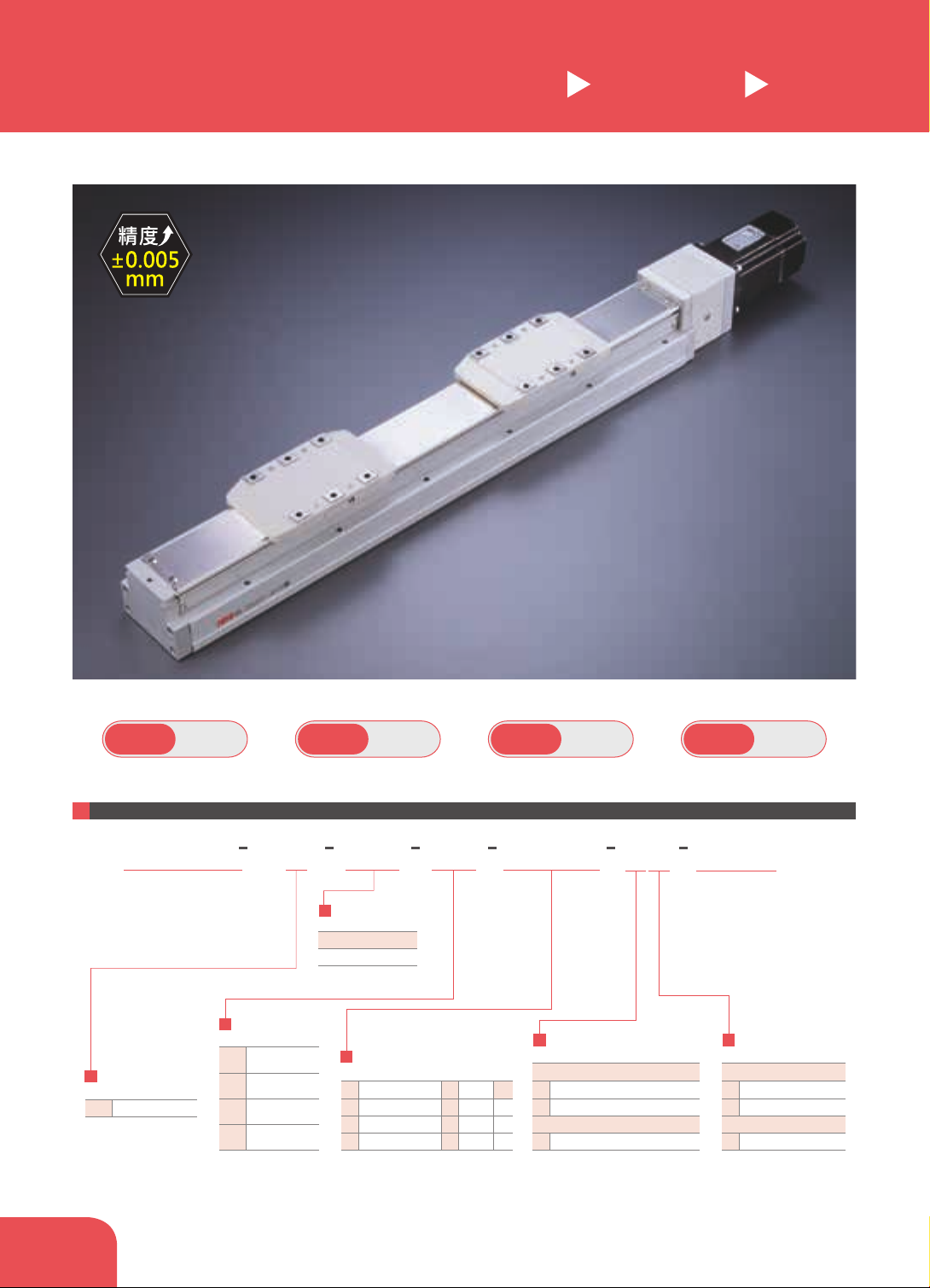

型號表示方式
Ordering Method
GTH8S 單軸 /1-axis
軌道內嵌
Built-in Linear Motion Guide
螺桿驅動
Ball Screw Drive
最大行程
Maximum Stroke
450mm
最高速度
Maximum Speed
250mm/s
馬達容量
Motor output
200W
滾珠螺桿
Ball Screw
ø
16mm
此圖僅供參考，出貨規格詳見尺寸圖面
The picture is just for the reference. Please check the the actual dimensions on the drawing.
GTH8S L5 100 BC M20B C4 0001
本體型號
Model
行程
Stroke
特注式樣
Special Order No.
25間隔 25 mm Pitch
25-450mm
Limit Sensor
端點極限感應器
外掛型 Out Side
1只
1 Pc
2 Pc
2只
無
No Sensor
無
No Sensor
3
4
5
SENSOR
SENSOR
Motor Brand、Power Output
馬達廠牌、功率
05
-
B
-
200W
-
10
20
40
三菱
Mitsubishi
Y
國際
Panasonic
M
安川 Yaskawa
T
台達
Delta
P
*若無煞車則不表示。
* If No Brake,No Description.
馬達位置
Motor Position
BC
BM
BL
BR
馬達外露
馬達下折
馬達左折
馬達右折
Motor Exposed
Motor Right Side
Motor Left Side
Motor Bottom Side
Home Sensor
原點感應器
外掛型 Out Side
馬達側 Motor Side
反馬達側 Opposite Motor Side
無
No Sensor
無
No Sensor
C
D
E
SENSOR
SENSOR
螺桿導程
Ball Screw Lead
5
5mm
*反向同動只能對應導程5
Dual carriage synchronous movement
in reverse direction can only fit at lead
of 5mm.
When the stroke is 25 / 50 / 75mm the sensor installation
has the following restrictions:
*選擇行程25/50/75時，有以下限制：
1. 原點與極限需放置於不同側。
Home sensor and limit sensor has to be installed on the
different side of body.
2. 滑座左右兩側皆需安裝感應片。
Both sides of slider need to install the sensor trigger device.
115

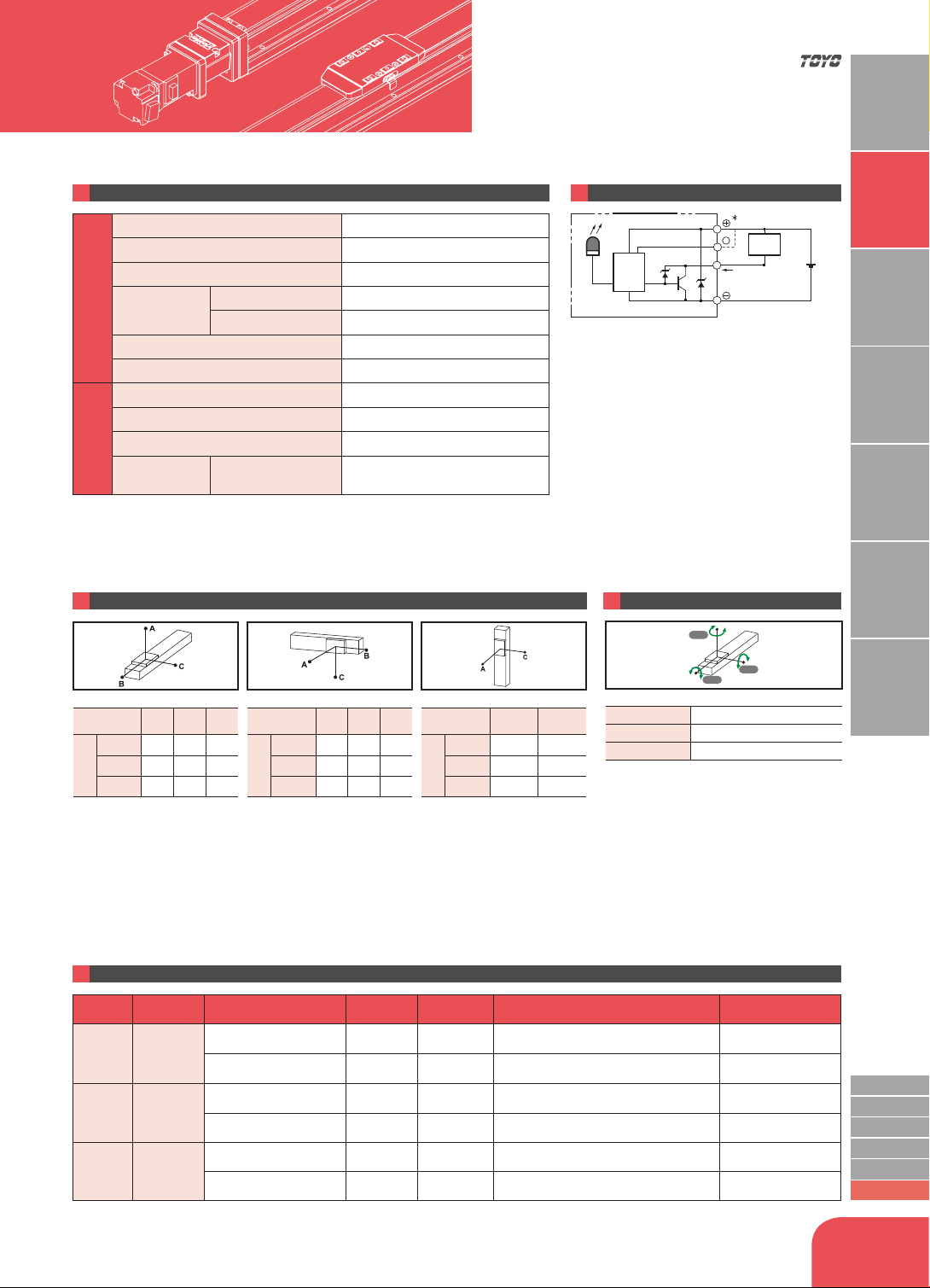

規
格
Spec
位置重複精度
Repeatability (mm)
±0.005
螺桿導程
Ball Screw Lead (mm)
5
最高速度
Maximum Speed (mm/s)
※1
250
最大可搬重量
Maximum Payload
水平使用
Horizontal (kg)
50
(
雙滑座
Dual carriage )
垂直使用
Vertical (kg)
15
(
雙滑座
Dual carriage )
定格推力
Rated Thrust (N)
683
標準行程
Stroke Pitch (mm)
※2
25-450mm / 25
間隔
25 mm Pitch
部
品
Parts
AC 伺服馬達容量
AC Servo Motor Output (W)
200
滾珠螺桿外徑
Ball Screw Ø (mm)
C7Ø16
連軸器
Coupling (mm)
10X14/11
(註1)
原點感應器
Home Sensor
外掛
Outside
T74N2(NPN)
※1 馬達加減速設定 0.2 秒。
Acceleration and deacceleration value is set 0.2 second.
※2 反向同動只能對應導程 5。
Dual carriage synchronous movement in reverse direction can only fit at lead of 5mm.
( 單位 Unit : mm) ( 單位 Unit : mm) ( 單位 Unit : mm)
水平安裝
Horizontal Installation
A B C
壁掛安裝
Wall Installation
A B C
垂直安裝
Vertical Installation
A C
導
程
5
Lead
20kg 1560 153 237
導
程
5
Lead
20kg 214 153 1435
導
程
5
Lead
10kg 331 331
35kg 890 81 126 35kg 113 81 845 15kg 220 220
50kg 550 53 82 50kg 74 53 506 - - -
MY
MR
MP
( 單位 Unit : N.m)
MY
318
MP
318
MR
626
* 力距表所表示的數據，代表重心。
The torque value in the chart indicate the center of gravity.
* 符合型錄規範的正常使用下，保證壽命為 10000 公里。
Operation life is 10,000km when the product is using under the
specified conditions.
* 倒吊使用無法套用標準規範，如有需求請洽詢我司業務。
Data information is not for ceiling-mount inverse use.
Contact us for the details if you want to apply ceiling-mount
inverse usage.
註 1: 使用 Panasonic 200W 馬達時，馬達軸心為
Ø
11；其他廠牌，馬達軸心為
Ø
14。
Motor (200W) Shaft Diameter: Panasonic: 11mm; Other: 14mm.
Light indicator(red)
Main
入光
(紅色)
主回燈
負載
(控制輸出)
100mA
以下
Voltage output
Load
DC
5~24V
OUT
L
IC
指示燈
circuit
廠牌
Brand
馬達記號
Mark
煞車有無
Brake
馬達容量
Watt
電源電壓
AC-Voltage
伺服馬達型號
Motor Model
驅動器型號
Driver Model
三菱
Mitsubishi
M
無煞車 ( 水平仕樣 )
No Brake (Horizontal Type)
200 220 HG-KR23 MR-J4-20A
有煞車 ( 垂直仕樣 )
With Brake (Vertical Type)
200 220 HG-KR23B MR-J4-20A
國際
Panasonic
P
無煞車 ( 水平仕樣 )
No Brake (Horizontal Type)
200 220 MSMD022G1U MADHT1507
有煞車 ( 垂直仕樣 )
With Brake (Vertical Type)
200 220 MSMD022G1V MADHT1507
台達
Delta
T
無煞車 ( 水平仕樣 )
No Brake (Horizontal Type)
200 220 ECMA-C20602ES ASD-B20221-B
有煞車 ( 垂直仕樣 )
With Brake (Vertical Type)
200 220 ECMA-C20602FS ASD-B20221-B
基本仕樣
Specification
感應器接線圖
<
原點及端點
>
Sensor Layout
搭配伺服馬達一覽表
Suitable Motor Brand
靜態容許負載慣量
Static Loading Moment
容許負載力距表
Allowable Overhang
