12-4 -1 12-4 インテリジェンスカセット用台車内配線 ( 端子台 ) INTERNAL WIRING, CART (TERMINAL TABLE) TB (RIGHT SIDE) 1 No.101 1 No.103 1 No.105 1 No.107 1 No.109 1 No.111 1 No.113 1 No.115 2 No.117 2 No.119 2 No.121 2 No.123 3 No.125 3 No.127…

100%1 / 190
12-3-2
12-3
インテリジェンスカセット用台車内配線（台車制御基板）
INTERNAL WIRING, CART (CART CONTROL BOARD)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-835-498-11
ﾀﾞｲｼｬ
ｶｾｯﾄ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
1
CABLE, TROLLEY SIGNAL 1
1
2 1-835-498-21
ﾀﾞｲｼｬ
ｶｾｯﾄ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
2
CABLE, TROLLEY SIGNAL 2
1
3 1-835-498-31
ﾀﾞｲｼｬ
ｶｾｯﾄ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
3
CABLE, TROLLEY SIGNAL 3
1
4 1-835-498-41
ﾀﾞｲｼｬ
ｶｾｯﾄ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
4
CABLE, TROLLEY SIGNAL 4
1
5 1-835-498-51
ﾀﾞｲｼｬ
ｶｾｯﾄ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
5
CABLE, TROLLEY SIGNAL 5
1
6 1-835-498-61
ﾀﾞｲｼｬ
ｶｾｯﾄ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
6
CABLE, TROLLEY SIGNAL 6
1
7 1-835-498-71
ﾀﾞｲｼｬ
ｶｾｯﾄ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
7
CABLE, TROLLEY SIGNAL 7
1
8 1-835-505-11
ﾀﾞｲｼｬ
ｶｾｯﾄ
ｼﾝｺﾞｳ
ｹｰﾌﾞﾙ
8
CABLE, TROLLEY SIGNAL 8
1
9 1-835-506-11
ﾀﾞｲｼｬ
ﾎﾝﾀｲ
ｶﾝ
ｾﾂｿﾞｸ
ｹｰﾌﾞﾙ
CABLE, TROLLEY CONNECT
1
10 1-836-387-11
ﾀｲﾏｰ
ｹｰﾌﾞﾙ
1
CABLE, TIMER 1
1
11 1-835-496-11
ﾀﾞｲｼｬ
ｾｲｷﾞｮ
ｷﾊﾞﾝ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
CABLE, CONTROL BOARD POWER
1
12 1-835-497-11
ﾀﾞｲｼｬ
ﾃﾞﾝｹﾞﾝ
ﾊﾞｲﾊﾟｽ
ｹｰﾌﾞﾙ
2
CABLE, TROLLEY POWER BYPASS 2
1
13 1-835-494-11
ﾀﾞｲｼｬ
ﾃﾞﾝｹﾞﾝ
ﾊﾞｲﾊﾟｽ
ｹｰﾌﾞﾙ
1
CABLE, TROLLEY POWER BYPASS 1
1
- 1-835-702-11
ｶｾｯﾄ
ID
ｼﾞｬﾝﾊﾟ
ｺﾈｸﾀ
(1)
CONNECTOR, CASSETTE ID JUMPER
1

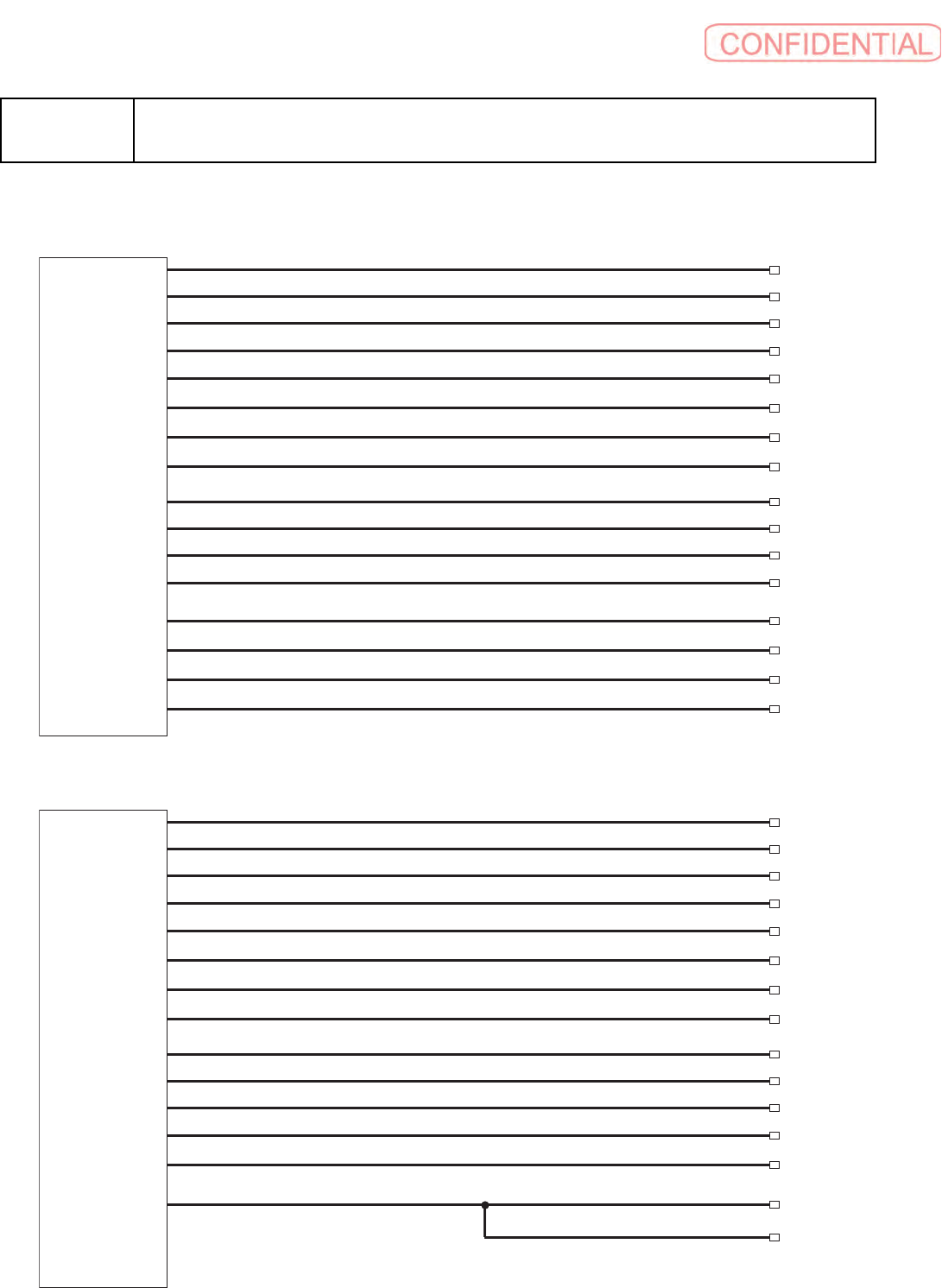

12-4-1
12-4
インテリジェンスカセット用台車内配線 (端子台)
INTERNAL WIRING, CART (TERMINAL TABLE)
TB
(RIGHT SIDE)
1
No.101
1
No.103
1
No.105
1
No.107
1
No.109
1
No.111
1
No.113
1
No.115
2
No.117
2
No.119
2
No.121
2
No.123
3
No.125
3
No.127
3
No.129
3
No.131
TB
(LEFT SIDE)
4
No.133
4
No.135
4
No.137
4
No.139
4
No.141
4
No.143
4
No.145
4
No.147
5
No.149
5
No.151
5
No.153
5
No.155
5
No.157
6
TEST1
TEST2
12-4-2
12-4
インテリジェンスカセット用台車内配線 (端子台)
INTERNAL WIRING, CART (TERMINAL TABLE), CART (TERMINAL TABLE)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-835-490-11
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
1
CABLE, TROLLEY POWER 1
8
For No.101 ~ No.115,
WITH CONNECTOR
2 1-835-493-11
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
4
CABLE, TROLLEY POWER 4
4
For No.117 ~ No.123,
WITH CONNECTOR
3 1-835-493-21
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
5
CABLE, TROLLEY POWER 5
4
For No.125 ~ No.131,
WITH CONNECTOR
4 1-835-490-21
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
2
CABLE, TROLLEY POWER 2
8
For No.133 ~ No.147,
WITH CONNECTOR
5 1-835-490-31
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
3
CABLE, TROLLEY POWER 3
5
For No.149 ~ No.157,
WITH CONNECTOR
6 1-835-495-11
ﾀﾞｲｼｬ
ｶｾｯﾄ
ﾃﾞﾝｹﾞﾝ
ｹｰﾌﾞﾙ
6
CABLE, TROLLEY POWER 6
1
For TEST1 & TEST2,
WITH CONNECTOR
