SI-G200AAMK7_PartList_JPG.pdf - 第34页

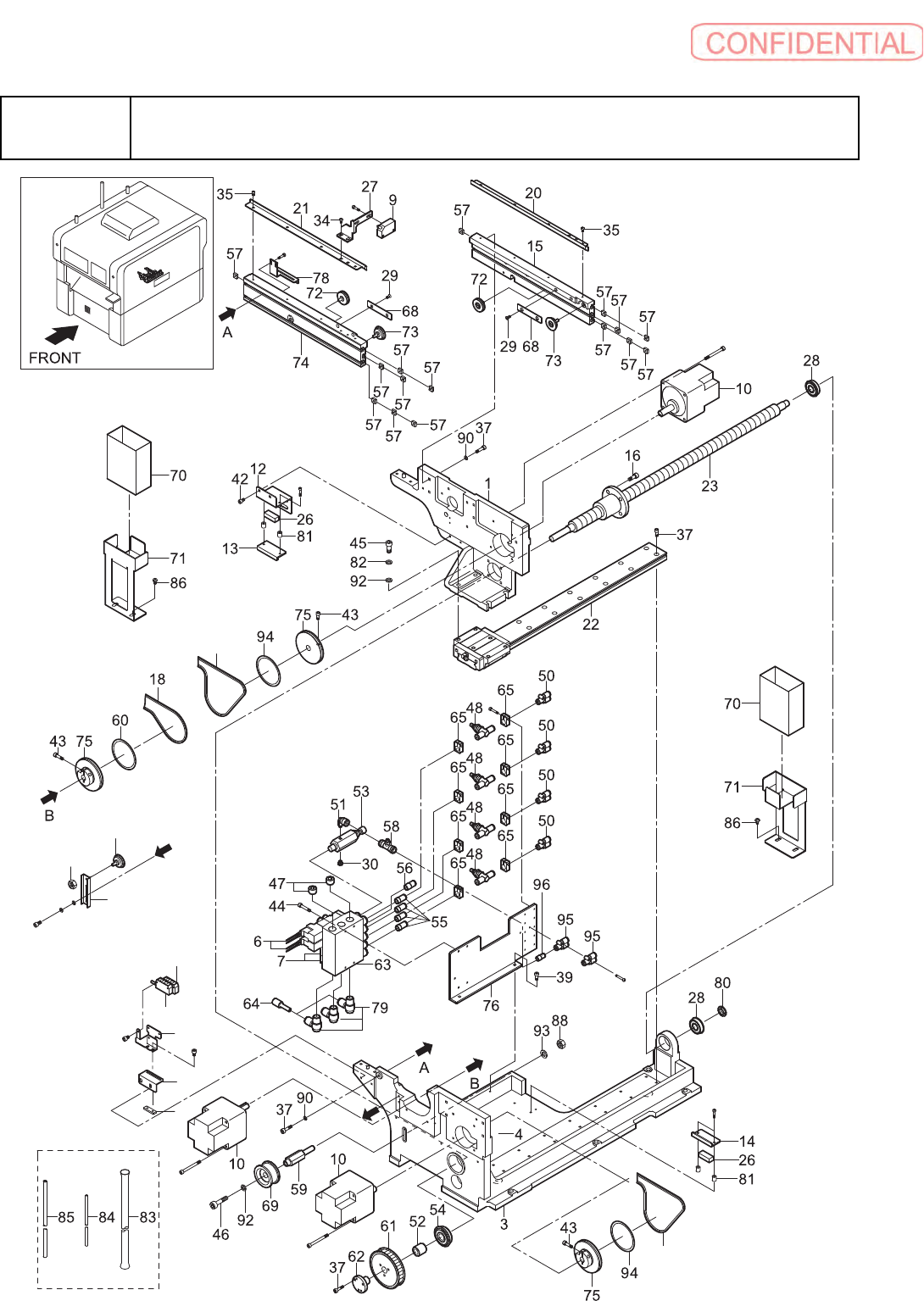

5-1-6 5-1 コンベア ユニット（左側） CONVEYANCE UNIT (L), G ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl.
5-1-5
5-1
コンベア ユニット（左側）
CONVEYANCE UNIT (L), G
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
83 1-478-172-12
(S)
ｺｳﾃﾞﾝ
ｾﾝｻ
ASSY (E3S-LS3N)
SENSOR ASSY, (S) PHOTOTUBE
2
E3S-LS3N, OMRON
84 4-135-329-01
ｷﾊﾞﾝ
ｾﾝｻｰ
ﾌﾞﾗｹｯﾄ
(E)
BRACKET (E) , PC BOARD SENSOR
1
85 2-891-109-01
ｷﾊﾞﾝ
ﾊﾝﾆｭｳ
ｾﾝｻｰ
ﾌﾞﾗｹｯﾄ
(2)
BRACKET (2)
1
86 2-592-193-02
ｱｲﾄﾞﾗ
ﾌﾟｰﾘ
ﾌﾞﾛｯｸ
(1)
BLOCK (1), IDLER PULLEY
1
87 4-135-057-01
ﾌﾟｰﾘｰ
ﾍﾞｱﾘﾝｸﾞ
(E)
BEARING (E), PULLEY
1
88 4-718-724-05
ﾛｯｶｸ
ﾅｯﾄ
(1
ｼｭ
)(M4X0.7 SUS)
NUT (1TYPE), HEXAGON (M4X0.7 SUS)
1
5-1-6
5-1
コンベア ユニット（左側）
CONVEYANCE UNIT (L), G
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
5-2-1
5-2
コンベア ユニット（右側）
CONVEYANCE UNIT (R), G
99
97
98
98
100
C
C
19-2
19-1
25
101
102
