SI-G200AAMK7_PartList_JPG.pdf - 第88页
9-3-3 9-3 Ｉ／Ｆ ユニット I/F UNIT ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl.
9-3-2
9-3
Ｉ／Ｆ ユニット
I/F UNIT
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 1-418-616-11
ﾓｰﾀ
ﾄﾞﾗｲﾊﾞ
(CSD5828N-P)
DRIVER, MOTOR (CSD5828N-P)
20- 1
CSD5828N-P
1 1-489-214-11
ﾓｰﾀ
ﾄﾞﾗｲﾊﾞ
(SD5128P2)
DRIVER, MOTOR (SD5128P2)
-21 1
SD5128P2
2 1-857-541-11
SDIO
ﾊﾟﾙｽ
ｾｲｷﾞｮ
ｷﾊﾞﾝ
ASSY
SDIO PULSE CONTROL BOARD ASSY
1
3 1-857-586-11
C
ｶﾞﾀ
ﾒｶ
ﾊﾞﾙﾌﾞ
ﾄﾞﾗｲﾌﾞ
ｷﾊﾞﾝ
ASSY
BOARD ASSY, C-TYPE MV DRIVE
1
4 1-857-588-11
ｺﾝｿｰﾙ
ｽﾌﾟﾘｯﾄ
ｷﾊﾞﾝ
ASSY
BOARD ASSY, CONSOLE SPLIT
1
5 4-184-160-02
I/F
ﾕﾆｯﾄ
ﾒｲﾝ
ﾊﾟﾈﾙ
PANEL, I/F UNIT MAIN
1
6 4-187-186-01
ｺﾞﾑ
ｱｼ
(CP-30-FF-5B)
FOOT (CP-30-FF-5B), RUBBER
4
CP-30-FF-5B
7 4-705-584-01
ｽﾍﾟ
-
ｻ
(SQ-10)
SPACER (SQ-10)
13
SQ-10
- 4-706-151-11
ﾊｲｾﾝﾄﾞﾒ
(KR5G5)
CLAMP (KR5G5)
6
KR5G5
- 4-706-151-11
ｷﾒｲﾊﾞﾝ
LABEL, MODEL NUMBER
1
10 7-681-000-12
+K M4X8
SCREW +K M4X8
6
+K M4X8
11 7-682-947-01
+PSW 3X6
SCREW +PSW 3X6
15
+PSW 3X6
9-3-3
9-3
Ｉ／Ｆ ユニット
I/F UNIT
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.

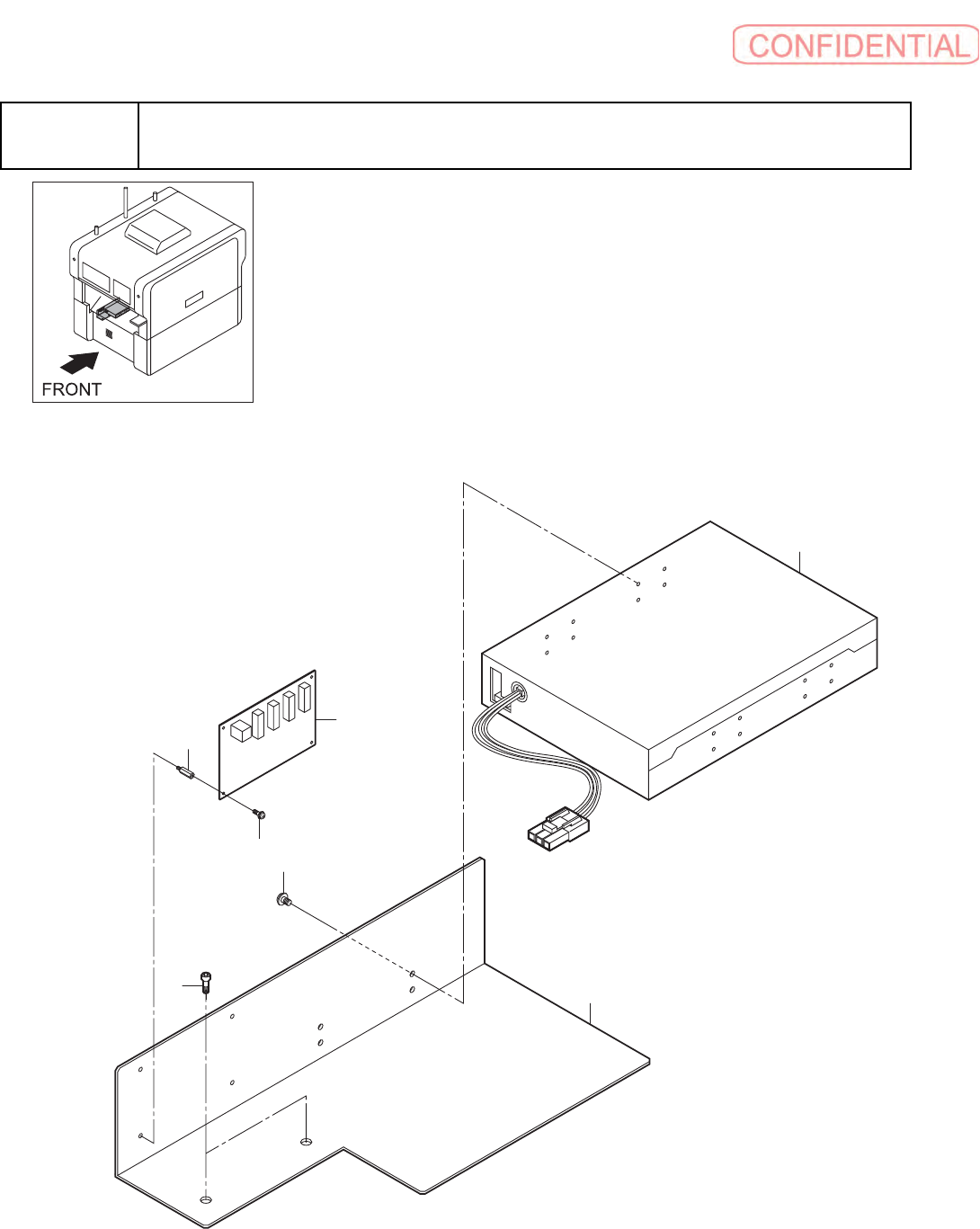

9-4-1
9-4
バッテリ ユニット
BATTERY UNIT
1
2
3
7
5
4
6
