SI-G200AAMK7_PartList_JPG.pdf - 第40页

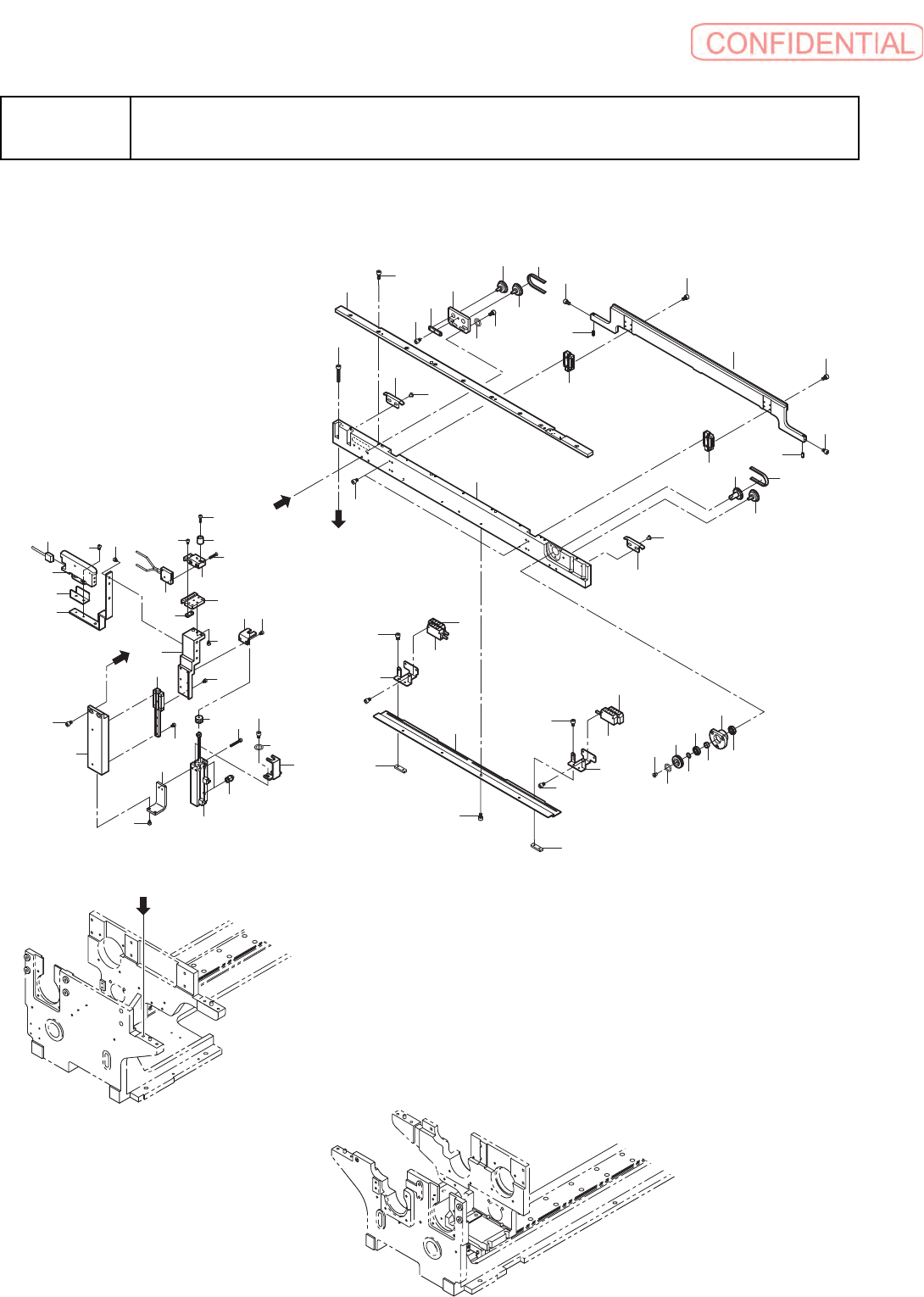

5-2-6 5-2 コンベア ユニット（右側） CONVEYANCE UNIT (R), G ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl.
5-2-5
5-2
コンベア ユニット（右側）
CONVEYANCE UNIT (R), G
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
84 7-632-385-40
ﾎﾟﾘｳﾚﾀﾝﾁﾕ
-
ﾌﾞ
(TU0425B)2.5X4X12M
TUBE, POLYURETHAN (TU0425B)
2000
TU0425B
85 7-632-385-50
ﾎﾟﾘｳﾚﾀﾝ
ﾁﾕ
-
ﾌﾞ
(TU0604B) 4X6X3M
TUBE, POLYURETHAN (TU0604B)
300
TU0604B
86 7-682-160-01
+P 4X6
SCREW +P 4X6
2
+P 4X6
- 7-683-246-08
6
ｶｸｱﾅﾂｷ
ﾄﾒﾈｼﾞ
4.0X5,
ﾋﾗｻｷ
SET SCREW 4.0X5, FLAT-POINT
1
4.0X5
88 7-684-018-04
N 8, TYPE 1
N 8, TYPE 1
1
N 8, TYPE 1
- 7-688-003-11
W 3, MIDDLE
W 3, MIDDLE
10
W 3, MIDDLE
90 7-688-004-01
W 4, SMALL
W 4, SMALL
10
W 4, SMALL
- 7-688-004-11
W 4, MIDDLE
W 4, MIDDLE
20
W 4, MIDDLE
92 7-688-006-01
W 6, SMALL
W 6, SMALL
9
W 6, SMALL
93 7-688-007-11
W 8, MIDDLE
W 8, MIDDLE
1
W 8, MIDDLE
94 3-276-518-01
O
ﾘﾝｸﾞ
(49G
ﾊﾝｿｳ
)
O RING (49G CONVEYANCE)
2
49G CONVEYANCE
95 2-918-766-01
ﾕﾆｵﾝ
ﾜｲ
(KQ2U06-00)
UNION Y (KQ2U06-00)
2
KQ2U06-00, SMC
96 4-719-971-01
ﾂｷﾞﾃ
ﾆｯﾌﾟﾙ
(KQ2N06-99)
NIPPLE, JOINT (KQ2N06-99)
1
KQ2N06-99, SMC
97 4-135-328-01
ｷﾊﾞﾝ
ｾﾝｻｰ
ﾌﾞﾗｹｯﾄ
(D)
BRACKET (D), PC BOARD SENSOR
1
98 1-418-172-12
(S)
ｺｳﾃﾞﾝ
ｾﾝｻ
ASSY (E3S-LS3N)
SENSOR ASSY, (S) PHOTOTUBE
2
E3S-LS3N, OMRON
99 4-135-334-01
ｾﾝｻｰ
ﾌﾞﾗｹｯﾄ
ﾖｳ
ｲﾀ
ﾅｯﾄ
NUT, SENSOR BRACKET PLATE
1
100 2-592-193-02
ｱｲﾄﾞﾗ
ﾌﾟｰﾘｰ
ﾌﾞﾛｯｸ
(1)
BLOCK (1), IDLER PULLY
1
101 4-135-057-01
ﾌﾟｰﾘｰ
ﾍﾞｱﾘﾝｸﾞ
(E)
BEARING (E), PULLY
1
102 4-718-724-01
ﾛｯｶｸ
ﾅｯﾄ
(1
ｼｭ
) (M4X0.7 SUS)
NUT (1TYPE), HEXAGON (M4X0.7 SUS)
1
5-2-6
5-2
コンベア ユニット（右側）
CONVEYANCE UNIT (R), G
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
