EF32FS/44FS/5 6FS 使用说明书 1-3 1-4 操作面板 从操作面板上的 7 段 LED 可知供料器的状态，可操作开关开始进行初始化，使带子正转／反转动作， 进行错误复位。 图 1-4-1 操作面板 1-4-1 7 段 LED 显示 在 7 段 LED 上显示传送间距、错误、供料器状态。 表 1-4-1-1 LED 显示模式 数值 0 1 2 3 4 5 6 7 8 9 英文字母、符号 7 段 LED 的显示内容，如下所…
EF32FS/44FS/56FS 使用说明书
1-2
1-3 各部名称
ｘ

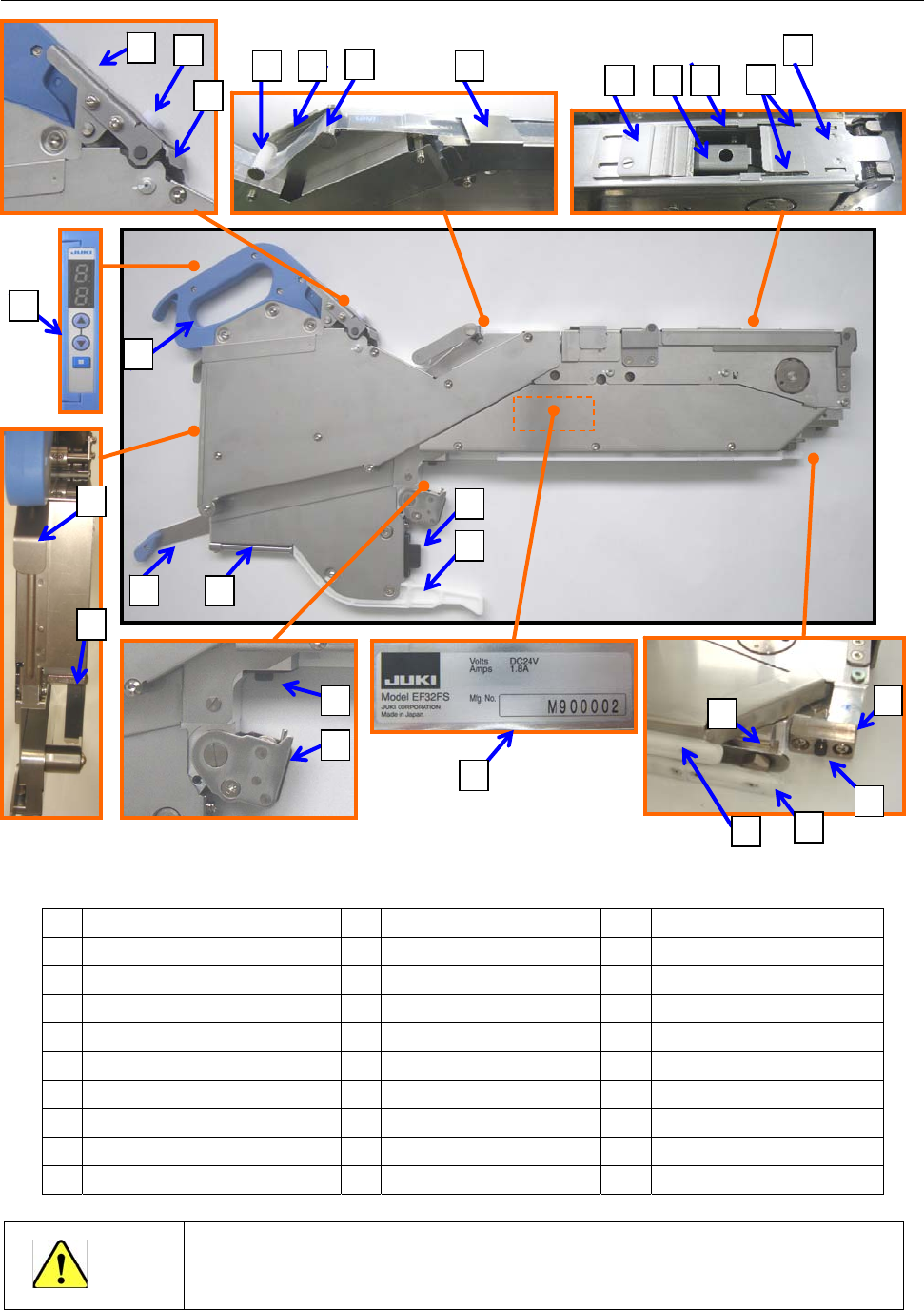

图 1-3-1 各部名称
除了指定的日常检查、定期检查的部位外，请不要打开罩，分解各部件。否则
可能无法准确调整、重新安装。
1 上护罩 11 传动旋钮 21 插头
2 链轮 12 拉杆空转臂 22 底部导块
3 吸取位置开口部 13 操作面板 23 额定铭牌
4 压花衬垫 14 把手 24 前侧导块
5 剥离盘 15 排带箱盖 25 X导针F
6 防止浮动导块 16 带子插入口 26 Y 挡板
7 张力轴 17 解锁把 27 滑轨
8 张力臂 18 卷筒钩 28 副滑轨
9 张力辊 19 X 导针 R
10 传动齿轮 20 锁簧
注意
1
2
3 45
6
7
8 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
27
25
28
24
26
EF32FS/44FS/56FS 使用说明书
1-3
1-4 操作面板
从操作面板上的 7 段 LED 可知供料器的状态，可操作开关开始进行初始化，使带子正转／反转动作，
进行错误复位。
图 1-4-1 操作面板
1-4-1 7 段LED显示
在 7 段 LED 上显示传送间距、错误、供料器状态。
表 1-4-1-1 LED 显示模式
数值
0 1 2 3 4 5 6 7 8 9
英文字母、符号
7 段 LED 的显示内容，如下所示。
表 1-4-1-2 7 段 LED 显示一览
显示 状态 内容
－－ 亮灯 供料器初期化中（接通电源时）
▔▔（上划线） 亮灯 无通信，马达电源 OFF
数值（传送间距） 亮灯 无通信，马达电源 ON
．（下层 LED 点） 亮灯 与贴片机有通信，马达电源 OFF
数值．（传送间距） 亮灯 与贴片机有通信，马达电源 ON
数值 （传送间距） 闪烁 按２次■开关，正在设置传送间距
0H 闪烁 初始化执行中
※
E1
亮灯 EEPROM 写入错误
※
E2 亮灯 电源电压下降错误
※
E3 亮灯 刮出控制错误
※
E4 亮灯 异常命令收信错误
※
E7 亮灯 失调错误
※
． （上层 LED 点） 闪烁 与贴片机通信中
※ 关于错误的详细说明，请参见「5-1 章 错误显示」。
－ ▔ ＿ A C E F H L P U .
带点的 7 段 LED
显
示传
送
间
距、
错误
，
模
式
等
▲开关
正转方向间距传送
▼开关
反转方向间距传送
■开关
错误复位、停止马达、变更模式
EF32FS/44FS/56FS 使用说明书
1-4
1-4-2 开关操作
开关的操作方法及定义如下：
表 1-4-2-1 开关的操作定义
定义 操作方法
按一下 按开关， 1秒以下
长按 按开关， 1秒以上
按两下 同一开关连续按两下，每次１秒以下
同时按下 同时按下两个开关
各项功能，按下列方法操作按钮。
表 1-4-2-2 开关的操作方法
功能 开关的操作方法 初始化状态
设置传送间距 按２次■开关，按▲／▼开关切换间距 维持
开始初始化 同时按■开关与▼开关 -
正转间距传送 长按▲开关 维持
反转间距传送 长按▼开关 解除
错误复位 按一次■开关 -
切断马达电源 长按■开关 解除
显示供料器状态 同时长按下▲开关与▼开关 维持
