EF32FS/44FS/56FS 使用说明书
2-28
：有元件
：无元件
表
2-6-2-3
剪带夹具 新带子 生产中带子
A 型
在元件与元件之
间垂直切断
B 型
仅把新带子端的护罩带
剥离 1 间距+1mm
切除载带
1 个间距
将护罩带
从载带端头
1～3mm 处切断。
1～3mm
・
为便于切带时垂直切断，请使用专用的切带夹具 A（货号：E9041706A00）、
切带夹具 B（货号：40095282）。
注意
做上折痕
EF32FS/44FS/56FS 使用说明书
2-29
2-6-3 带子的连接方法
①将新带子、生产中带子均从前端起 30mm 的范围，用酒精（异丙醇或乙醇）清扫。
②确认清扫的酒精干了以后，在新带子一侧的载带面上，贴上表面用的搭接带。
图 2-6-3-1
③把生产中带子侧对接好。
图 2-6-3-2
④把剩下的白色衬纸剥离，折回。
图 2-6-3-3
⑤ 贴上背面用搭接带。
图 2-6-3-4
⑥ 把留下的表面的透明衬纸剥离下来。
图 2-6-3-5
带子的端头，目测
对准搭接带的中央。
传送孔外侧的白色衬纸留着。
剩余的衬纸端头对准带子的传送孔一侧。
载带不可重叠。
搭接带要对接贴成直线。
・
连同透明的衬纸，沿着传送孔侧折回，不可留下缝隙。
・
压实贴紧。
剥离前，要压实。
衬纸，要从新带子侧剥离。
剥离前，要压实。
衬纸，要从新带子侧剥离。
EF32FS/44FS/56FS 使用说明书
2-30

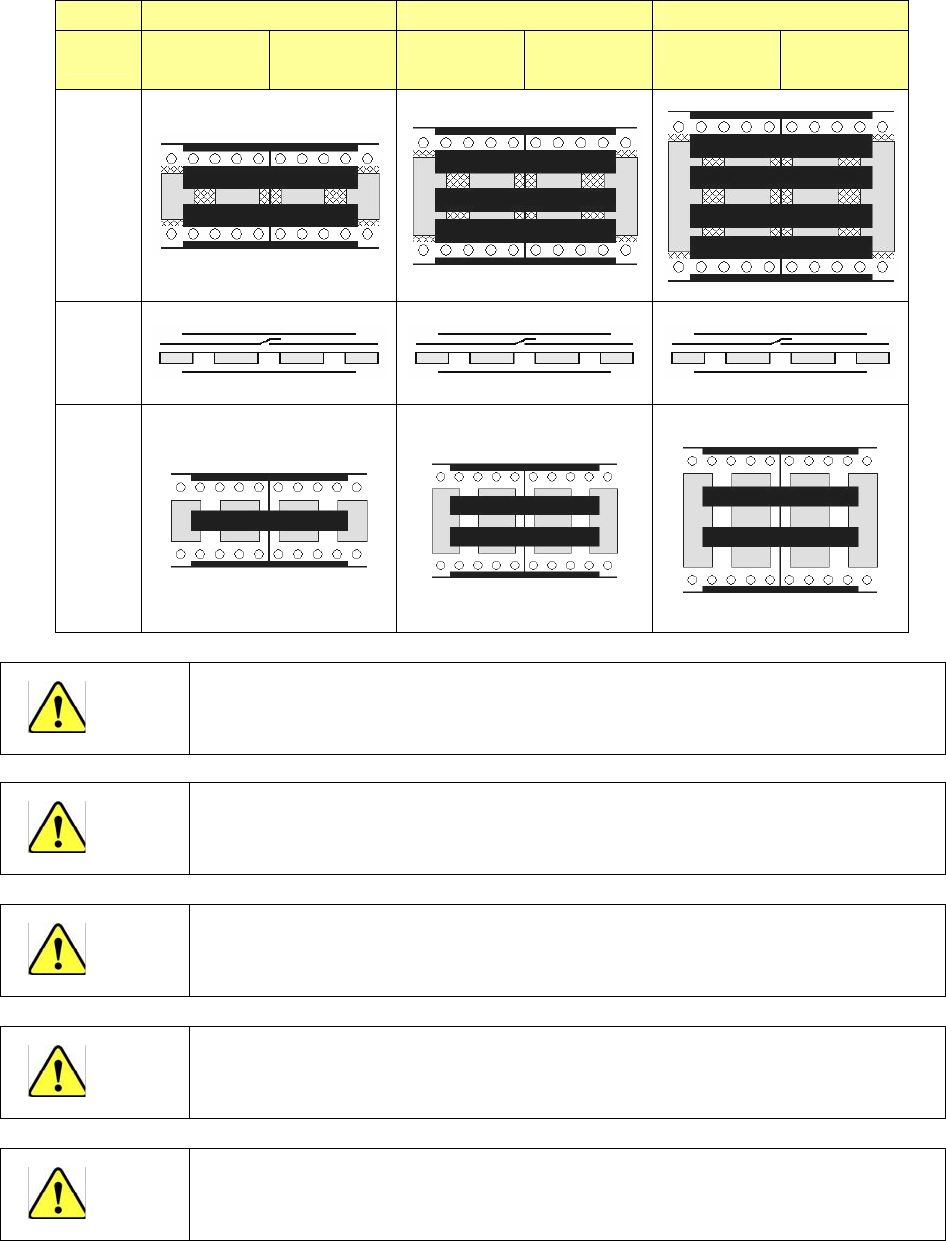

表 2-6-3-1 搭接完成图一览
32mm 宽 44 mm 宽 56 mm 宽
新带子侧 生产中
带子侧
新带子侧 生产中
带子侧
新带子侧 生产中
带子侧
表面
横断面
背面
贴搭接带子时，要注意不可进入异物。
不把新带子侧端头的护罩带剥离，则不能正常地传送带子。
剥离新带子侧端头的护罩带时，要注意元件翻转。
在连接时，若在带子间存在间隙以及偏差，带子将不能正常传送。
请确认搭接部位前后，载带的孔间距均等。
如不均等，则不能进行正常的传送。
大约每 1 周，要用酒精（异丙醇或乙醇）清扫一次上护罩剥离沟（参见 3 章
日常检查）
注意
注意
注意
注意
注意
