EF32FS/44FS/56FS 使用说明书
1-3
1-4 操作面板
从操作面板上的 7 段 LED 可知供料器的状态，可操作开关开始进行初始化，使带子正转／反转动作，
进行错误复位。

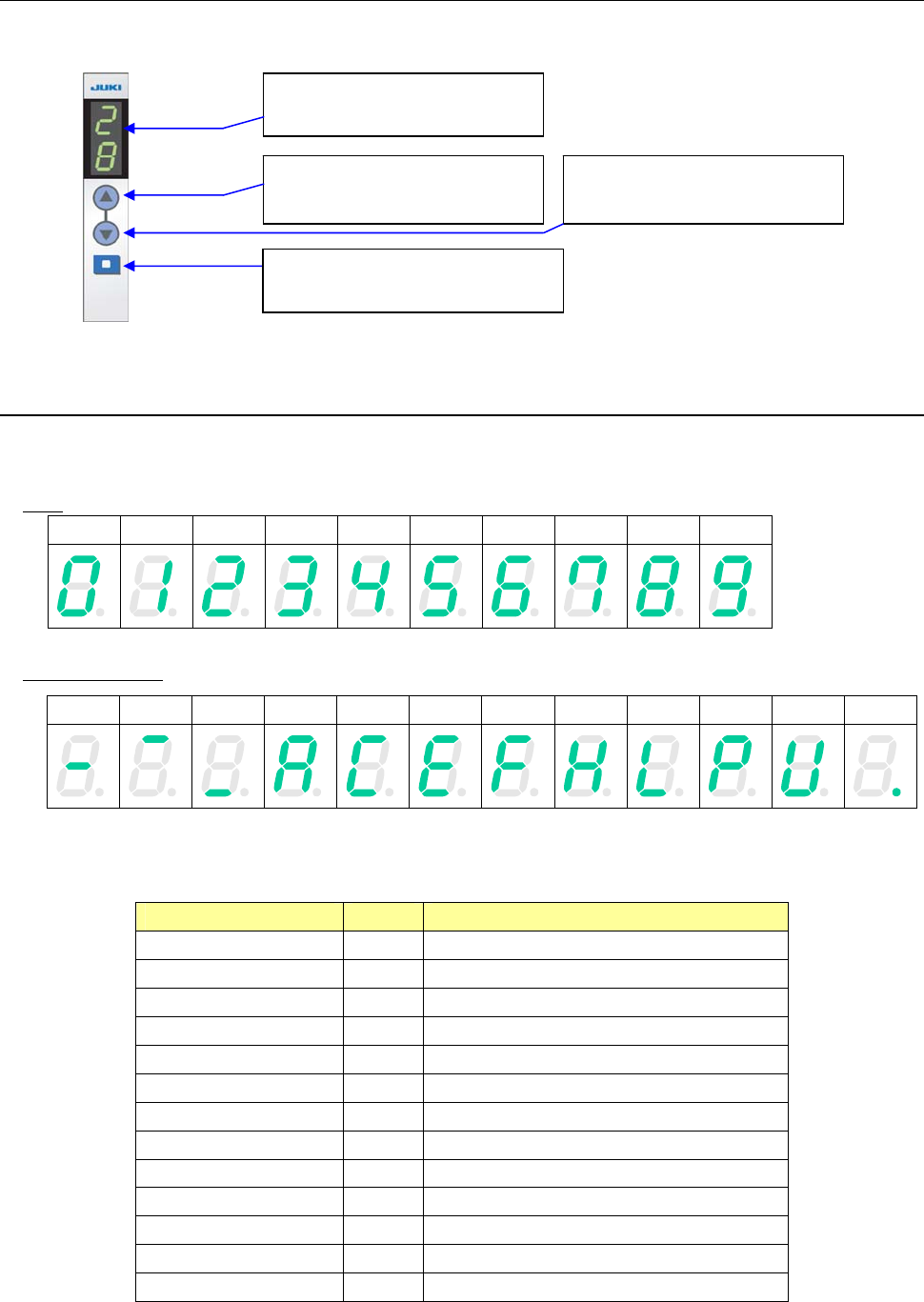

图 1-4-1 操作面板
1-4-1 7 段LED显示
在 7 段 LED 上显示传送间距、错误、供料器状态。
表 1-4-1-1 LED 显示模式
数值
0 1 2 3 4 5 6 7 8 9
英文字母、符号
7 段 LED 的显示内容，如下所示。
表 1-4-1-2 7 段 LED 显示一览
显示 状态 内容
－－ 亮灯 供料器初期化中（接通电源时）
▔▔（上划线） 亮灯 无通信，马达电源 OFF
数值（传送间距） 亮灯 无通信，马达电源 ON
．（下层 LED 点） 亮灯 与贴片机有通信，马达电源 OFF
数值．（传送间距） 亮灯 与贴片机有通信，马达电源 ON
数值 （传送间距） 闪烁 按２次■开关，正在设置传送间距
0H 闪烁 初始化执行中
※
E1
亮灯 EEPROM 写入错误
※
E2 亮灯 电源电压下降错误
※
E3 亮灯 刮出控制错误
※
E4 亮灯 异常命令收信错误
※
E7 亮灯 失调错误
※
． （上层 LED 点） 闪烁 与贴片机通信中
※ 关于错误的详细说明，请参见「5-1 章 错误显示」。
－ ▔ ＿ A C E F H L P U .
带点的 7 段 LED
显
示传
送
间
距、
错误
，
模
式
等
▲开关
正转方向间距传送
▼开关
反转方向间距传送
■开关
错误复位、停止马达、变更模式
EF32FS/44FS/56FS 使用说明书
1-4
1-4-2 开关操作
开关的操作方法及定义如下：
表 1-4-2-1 开关的操作定义
定义 操作方法
按一下 按开关， 1秒以下
长按 按开关， 1秒以上
按两下 同一开关连续按两下，每次１秒以下
同时按下 同时按下两个开关
各项功能，按下列方法操作按钮。
表 1-4-2-2 开关的操作方法
功能 开关的操作方法 初始化状态
设置传送间距 按２次■开关，按▲／▼开关切换间距 维持
开始初始化 同时按■开关与▼开关 -
正转间距传送 长按▲开关 维持
反转间距传送 长按▼开关 解除
错误复位 按一次■开关 -
切断马达电源 长按■开关 解除
显示供料器状态 同时长按下▲开关与▼开关 维持
EF32FS/44FS/56FS 使用说明书
1-5
1-4-3 操作内容
1-4-3-1 设置传送间距
1）按 2 次■开关。
2）操作面板闪烁，显示当前设置的传送间距。
3）可按▲开关、或▼开关，把传送间距切换如下。
4）要把正在闪烁显示的传送间距确定为传送间距时，请按 2 次■开关。

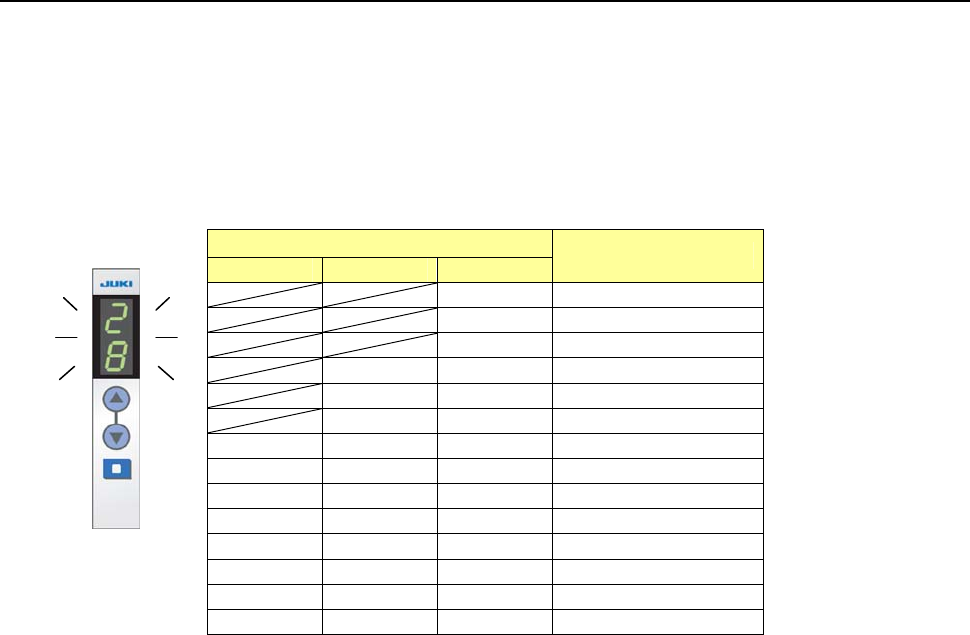

表 1-4-3-1-1 设置传送间距
·在 7 段 LED 显示中，只显示可设定的数字。
·间距切换，在最小至最大之间循环。
·变更了传送间距，并不解除初始化完成状态。
1-4-3-2 开始初始化
1）请同时按下■开关与▼开关。
2）操作面板上闪烁显示 “0H” ，开始初始化。
3）在初始化中要停止动作时，请按■开关。
1-4-3-3 正转间距传送
1）长按▲开关。
2）按设置的间距，向正转方向传送 1 个间距。
例）传送间距设置为 4mm 间距时，向正转方向传送 4mm 带子。
1-4-3-4 反转间距传送
1）长按▼开关。
2）按设置的间距，向反转方向传送 1 个间距。
例）传送间距设置为 4mm 间距时，向反转方向传送 4mm 带子。
※持续反转传送带子时，可能使带子安装状态混乱，因此反转传送应限于 1～2 次，调整位置要用正
转传送调整。
※执行反转间距传送，初始化完成状态即被解除。
7 段 LED 表示
EF32FS EF44FS EF56FS
传送间距
56 56mm
52 52mm
48 48mm
44 44 44mm
40 40 40mm
36 36 36mm
32 32 32 32mm
28 28 28 28mm
24 24 24 24mm
20 20 20 20mm
16 16 16 16mm
12 12 12 12mm
08 08 08 8mm
04 04 04 4mm
