EF32FS/44FS/5 6FS 使用说明书 2-14 4）向上提供料器的解锁杆。 图 2-4-8 5) 把安装台后侧的供电连接器从钩上卸下，插进供料器的插座。 6) 按下安装台后侧的电源开关，确认灯亮，安装即告完成。 图 2-4-9 锁住 解除 插进插座
EF32FS/44FS/56FS 使用说明书
2-13

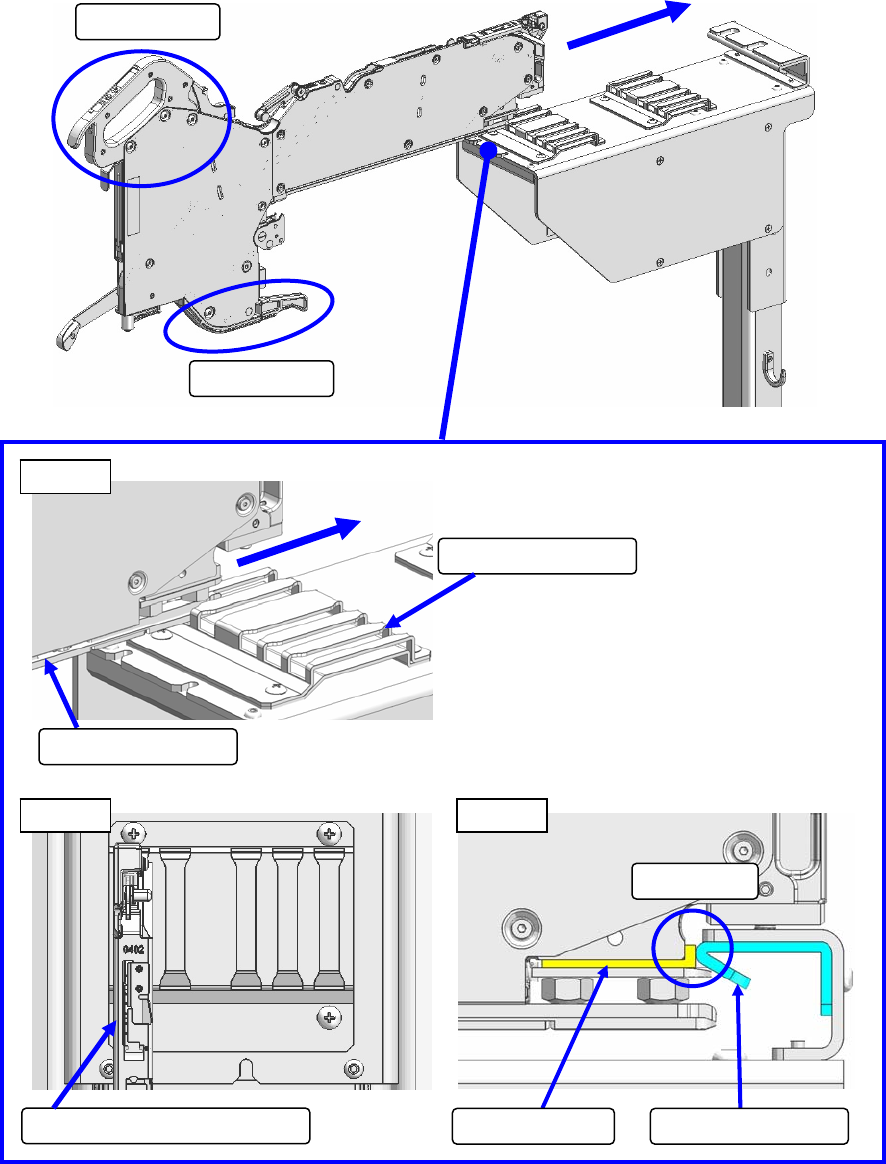

1) 用手抓稳带式供料器的手把部位，用另一只手扶好供料器下部，把滑轨插进工作台。
2) 工作台轨道使用左端轨道。
3) 检查滑轨的前端确实已插进工作台，再把供料器插进去，直到制动板顶住定位板的位置。
图 2-44-7
※ 图中供料器为 EF8S。
在 EF32 以上的供料器，将 2 根滑轨的左侧，装入左端的轨道。
握住把手
用手扶着
使用左端的通道（※）
上面图 侧面图
工作台
扩大图
滑轨
顶到头
制动板 定位板
EF32FS/44FS/56FS 使用说明书
2-14

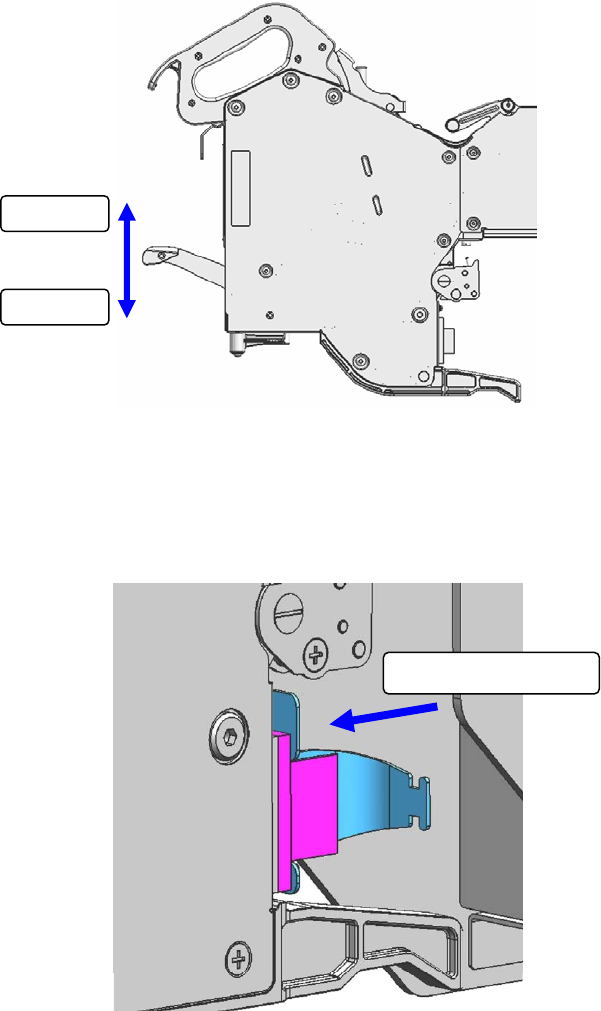

4）向上提供料器的解锁杆。
图 2-4-8
5) 把安装台后侧的供电连接器从钩上卸下，插进供料器的插座。
6) 按下安装台后侧的电源开关，确认灯亮，安装即告完成。
图 2-4-9
锁住
解除
插进插座
EF32FS/44FS/56FS 使用说明书
2-15
2-4-1 安装方法

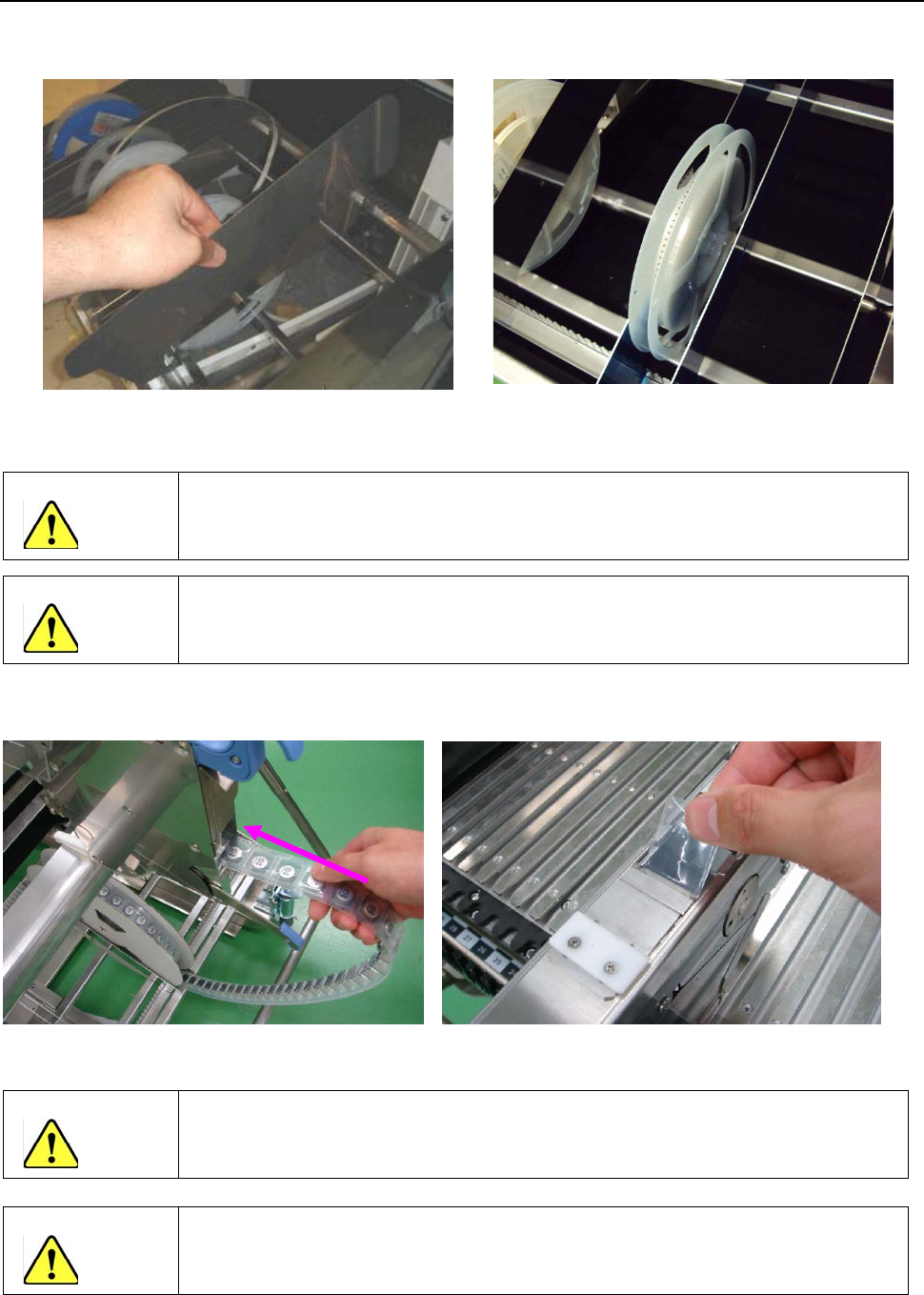

1）将卷筒安装到架子上，使之在供料器的正下方。
把隔板对准卷筒宽度插进去。可以夹多个卷筒使用。
图 2-4-1-1 图2-4-1-2
要安装带子，护罩带的引端长度必须 400mm 以上。
长度不够时，请用使用过的护罩带连接(参见图 2-4-1-24 ■护罩带长度短于
400mm 时的带子安装方法)。
使用前，请确认卷筒没有变形、卷筒旋转没有异常。卷筒若变形或异常，会影响正
常的功能。
2）从带式送料器末端下部的带子插入口，用手把带子插入，再从上护罩开口部拉出护罩带。
图 2-4-1-3 图 2-4-1-4
卷入带子时，请注意不要使带子歪斜。若带子歪斜，会出现在插入口附近挂住带子、
带子传送不顺畅等问题。
带子在插入口被挂住时，请慢慢取出带子，再重新小心地插入。若是带子在插入口被挂
住强行继续作业，则有可能损坏带子。
注意
注意
注意
注意
