EF32FS/44FS/56FS 使用说明书
4-1
4 可选项
为了更便于使用本产品而增加的可选项。
4-1 拼接
(1) 拼接带子
ETF 可以使用满足一定条件的市场销售的带子。
市场销售的连接用带子，请使用传送孔有横向加强带的带子。
市场销售的连接带子中推荐如下产品：
①富士化学产业（株）制 12～56mm 用 型号：FC1272B
（注）请在 30℃以下避免阳光直射的环境下保管连接用带子。
请避免长期保管，应在 6 个月以内使用。

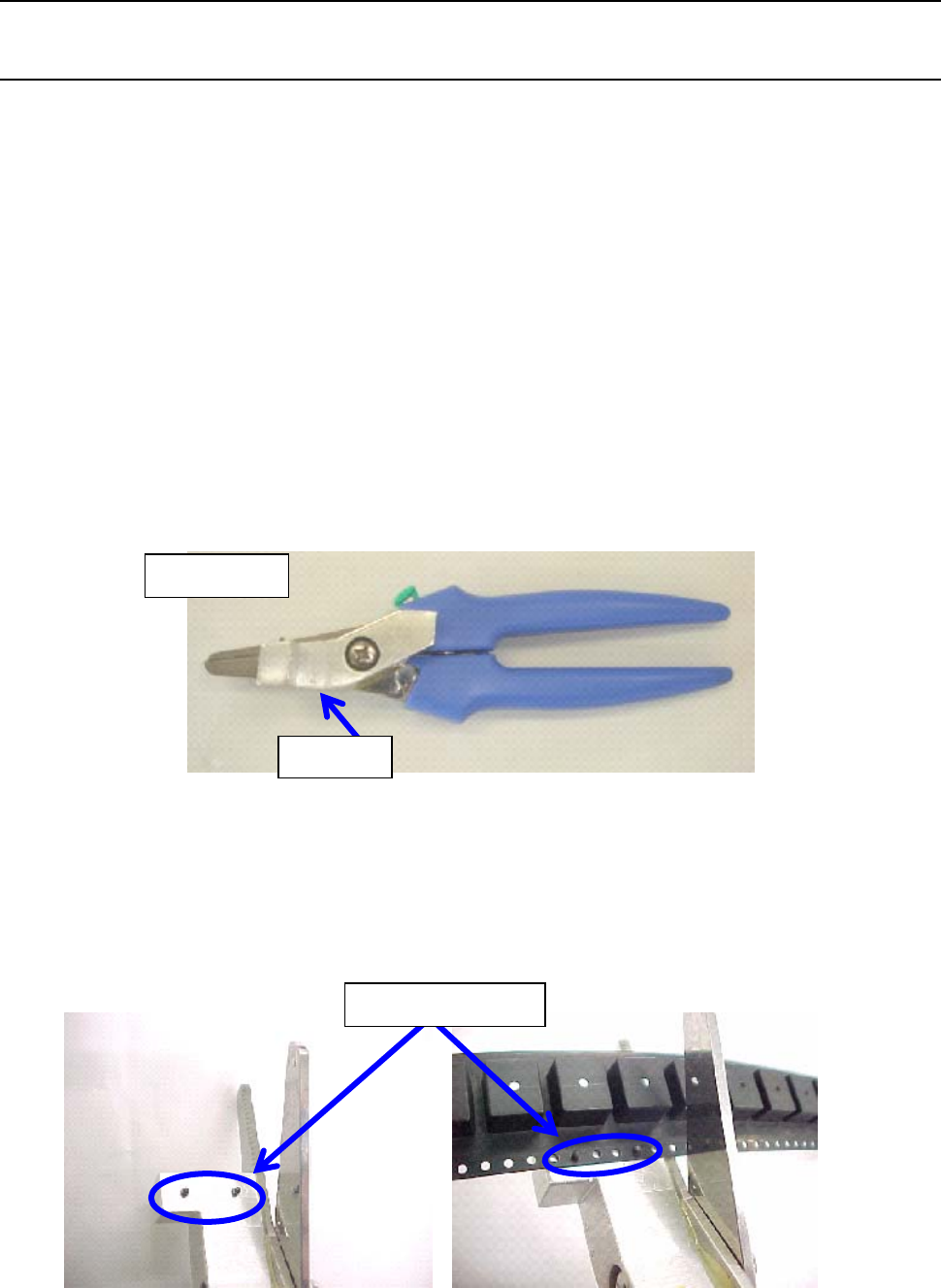

(2) 切带工具
使用切带工具，可在要求的传送孔间距间隔处垂直切断。
这样，可以解决因拼接位置的传送不良，造成的在上护罩部阻塞的问题。
① 货号：E9041706A00 品名：切带夹具 A 刻印：4A
② 货号：40095282 品名：切带夹具 B 刻印：4B
图 4-1-1
１）切带工具的使用方法
用 2 个销子决定带子的切断位置，即可正确地切断。
切带夹具 A 与 B 必须按传送间距分别使用。
详情请参见「2-6-2 载带的准备」。
图 4-1-2
切带夹具
使用 2 根销固定带子
刻印位置
EF32FS/44FS/56FS 使用说明书
4-2
4-2 RFID 标签
使用敝公司生产管理系统「IS Intelli SCS」时，RFID 标签是必要的选购项。
通过在供料器安装有 IC 标签，可以确认贴片状况、元件信息等。
(1) RFIDTAG INSERT 套件
(2) 安装 RFID 标签的方法
请拧松②、③螺丝，拆下安装在主体上的 RAIL_CAP，再把①TAG INSERT(E)安装上。
安装③的螺丝时，将③的螺丝脱脂后，请将乐泰（Loctite）242 涂抹在③的安装孔里，再进行安装。
请注意轨道部分不要沾上乐泰（Loctite）242。
图 4-2-1
4-3 贴装条形码
在使用敝公司生产管理系统「IS Intelli SCS」时的必要选项。
在供料器安装条形码，可以将供料器与元件建立联系。（防止误贴片功能）
请将条形码贴装在图示位置。
图 4-33-1
ETF 用 TAG INSERT 套件
产品编号： 40073828
产品名称： TAG INSERT(E) KIT
①40073828
TAG INSERT(E) KIT
②ST1030651SN
平头自攻螺丝 M3X6
③SM1031201SC
平头螺丝 M3X12
条形码
EF32FS/44FS/56FS 使用说明书
5-1
5 故障排除
5-1 错误显示
操作本装置时，有时会显示下列错误。
・
装置发生某种硬件性错误，不能执行转换处理时。
・
发生软件性的内部错误，不能继续进行处理时。
图 5-1-1
为错误号码
表 5-1-1 错误一览
显示 错误名 复位恢复
※1
排除错误的方法
※2
复位恢复后
的初始状态
E1 EEPROM 写入错误 × 关闭供料器电源 -
E2 电源电压下降错误
E3 张力错误
E4 接收异常命令错误
E7 失调错误
○
・
按一次■开关
・
关闭解锁把
※3
解除
（※1）复位恢复是指，排除错误后可继续使用。
出现不能复位恢复状态时，请先关闭一次供料器电源，再接通电源。
（从台架上卸下供料器后，电源会随之切断。）
（※2）排除错误请按「5-1-1 章 处理方法」进行排除错误的操作。
（※3）关闭解锁把后，与贴片机的通信即被切断。
＊
＊
