EF32FS/44FS/5 6FS 使用说明书 2-12 ■使用电动供料器用带筒安装台 ・ 电动供料器用带筒安装台各部分名称 图 2-4-5 图 2-4-6 前侧 ETF 工作台 （ETF 安装部） 带卷架 后侧 电源灯 电源开关 插座 连接器 扩大图 钩
EF32FS/44FS/56FS 使用说明书
2-11
2-4 卷筒的安装方法
安装、取下请在供料器台架或者在供料器台车上实施（把带状供料器拉出到带子更换位置的状态下进
行）。
此外，若相邻轨道上有 EF08HD 时，请在电动供料器用带筒安装台实施。
■在供料器台架或者供料器台车上实施时
1）将供料器沿着导轨安装好。

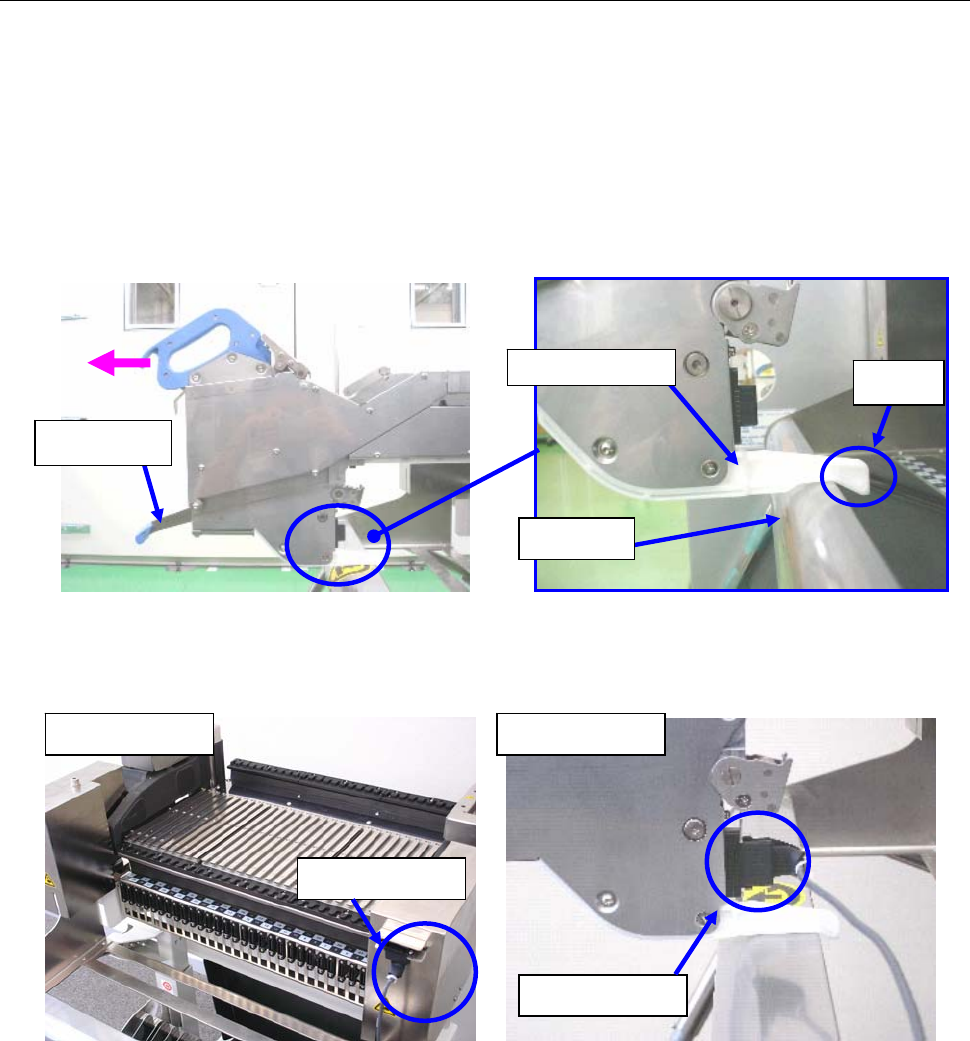

然后，压下解锁把，把供料器慢慢拉出，直到底部导块凸出部挂到带子导块。(换带位置)
图 2-4-1 图 2-4-2
2) 在换带位置上，把准备用外部插头插入接通电源。
图 2-4-3 图2-4-4
底部导块
带子导块
凸出部
解锁把
供料器侧 台架侧
准备用外部插头
准备用外部插头
EF32FS/44FS/56FS 使用说明书
2-12
■使用电动供料器用带筒安装台
・
电动供料器用带筒安装台各部分名称
图 2-4-5
图 2-4-6
前侧
ETF 工作台
（ETF 安装部）
带卷架
后侧
电源灯
电源开关
插座
连接器
扩大图
钩
EF32FS/44FS/56FS 使用说明书
2-13
1) 用手抓稳带式供料器的手把部位，用另一只手扶好供料器下部，把滑轨插进工作台。
2) 工作台轨道使用左端轨道。
3) 检查滑轨的前端确实已插进工作台，再把供料器插进去，直到制动板顶住定位板的位置。
图 2-44-7
※ 图中供料器为 EF8S。
在 EF32 以上的供料器，将 2 根滑轨的左侧，装入左端的轨道。
握住把手
用手扶着
使用左端的通道（※）
上面图 侧面图
工作台
扩大图
滑轨
顶到头
制动板 定位板
