EF32FS/44FS/56FS 使用说明书
2-17

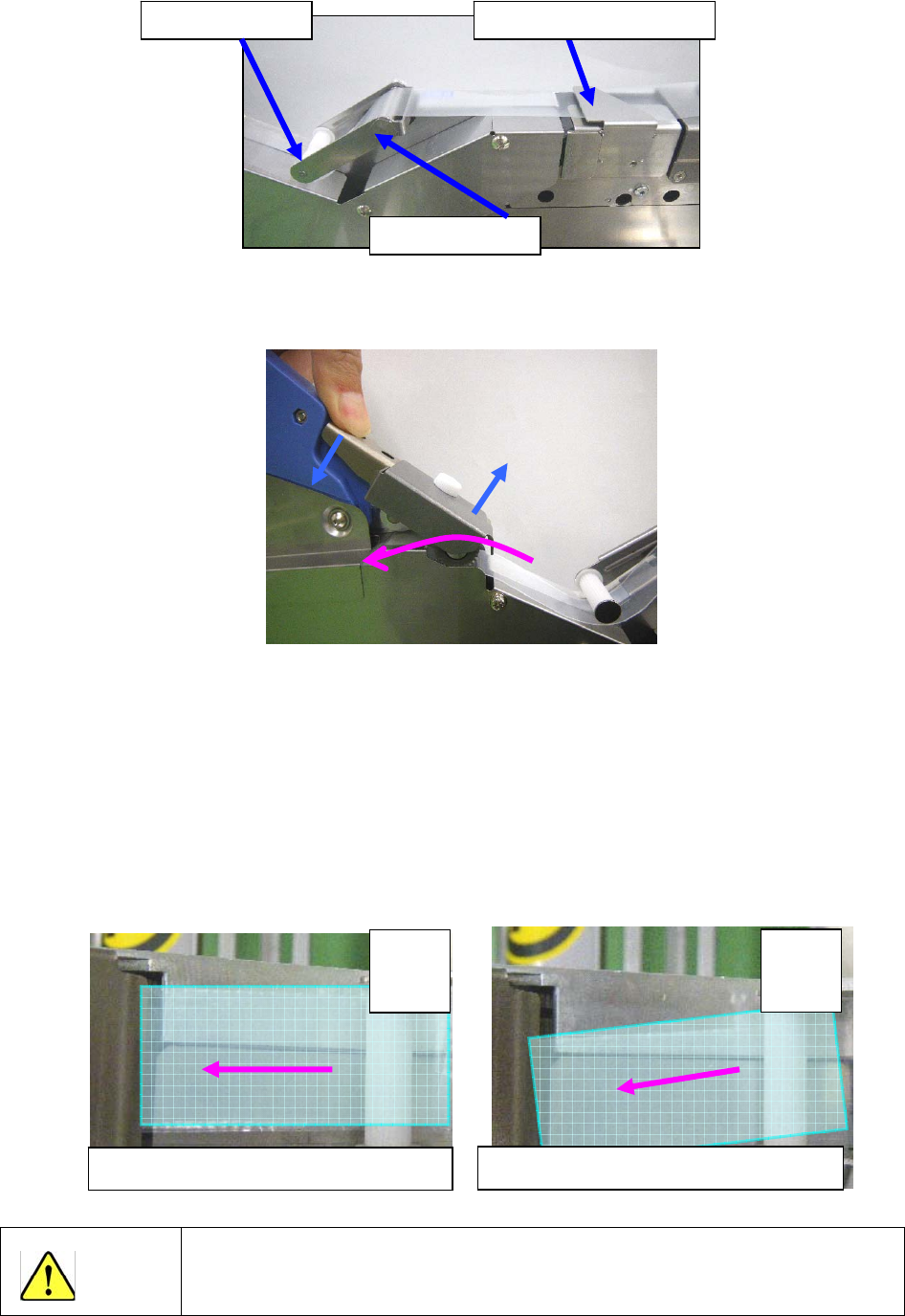

5）将护罩带向身边拉，从防止护罩带上浮导块的下面穿过。使护罩带通过「张力轴」上侧、穿过「张力
辊」下侧。
图 2-4-1-10
6）用手指按住拉动空转臂，把齿轮抬起来，让齿轮咬住护罩带前端。
这时，要让护罩带直对着齿轮插进去。
图 2-4-1-11
※1 护罩带太短，张力臂抬起时，请伸长护罩带。
※2 请将护罩带插进去 50mm 以上。如果有困难，请进行正向传送。
初始化时，护罩带会倒转一次，约 30mm。
※3 请尽量避免护罩带的松弛。
初始化时，护罩带最多只会被刮入 100mm 左右。
※4 如果将护罩带倾斜插入，在初始化时有可能缠绕齿轮。
如果发生了缠绕，请参见「5-4. 缠绕齿轮，引起动作不正常时」的说明。
图 2-4-1-12
・
护罩带的末端，有时会被胶带粘在卷筒的中心轴上。请注意不要使该胶带被卷
入传动齿轮里。如果传动齿轮沾上黏着剂，则无法进行正常功能。
请把护罩带直着插入传动齿轮。
注意
×
○
不要斜着插入。
张力轴
张力辊 防止护罩带悬浮导块
EF32FS/44FS/56FS 使用说明书
2-18
7）通过操作面板，进行供料器初始化。
① 同时按下■开关与▼开关。
② 操作面板上 “0H” 闪烁，开始进行初始化动作。
※在初始化动作中要停止动作时，请按下■开关，按住时间要稍长一些。
在进行初始化中，不要上下操作解锁把。
上下操作解锁把时，马达会停止，不能正常完成初始化。
在进行初始化中，不要拉伸护罩带。
否则，有可能造成初始化不能正常结束。
8）初始化正常完成后，操作面板显示如下。
图 2-4-1-13
9)检查护罩带是否松弛，如果过于松弛，请进行 10)的作业。
图 2-4-1-14
张力臂抬起，护罩带处于绷紧状态。
显示间距
注意
注意
EF32FS/44FS/56FS 使用说明书
2-19
10)护罩带过长时，请进行下列操作：
① 护罩带长有100mm以上时，一次初始化动作不能消除松弛。
操作面板会显示出E3。
图 2-4-1-15 图2-4-1-16
② 请按下■开关，解除错误。解除错误后，操作面板恢复正常显示，自动重新执行初始化。
图 2-4-1-17 图2-4-1-18
11)带子上的元件标记
初始化后，供给位置开口部的下图部位有元件时，表明带子已经安装完毕。
传送不足 适当 传送过度
图 2-4-1-19 图2-4-1-20 图2-4-1-21
初始化后，如果在适当位置上没有元件，请按▲（▼）开关调整位置。
如果通过操作间距传送按钮不能符合适当位置，请临时将间距设置为 4mm，在此基础上进行调整位
置。调整后，务必将间距设置复原。（参见 2-5-1 章 变更传送间距设置）
进行完位置调整后，请务必重新进行初始化。
・
在上护罩开口部位元件露出状态下搬运时，元件可能掉落丢失，务请注意。
单按“■开关
张力臂没有提起来，护罩带没有
张力。
注意
