EF32FS/44FS/5 6FS 使用说明书 2-4 2-2-3 拆卸压纹衬垫 调整压纹衬垫高度、或内腔高度超过 8.0mm 时，需要把压纹衬垫拆下来。 １） 先拆下剥离盘，再把压纹衬垫拆下来。 （ EF44FS/EF56FS ，推到吸取位置开口部一边后可拆下。） 图 2-2-3-1 EF32FS 压纹衬垫不使用时，请妥善保管。 2-2-4 压纹衬垫的安装和调整 1) 请按「 2-2-2 章 计算压纹衬垫高度」的说明，求出压纹衬垫的高…
EF32FS/44FS/56FS 使用说明书
2-3
2-2 压纹衬垫的操作方法
压纹衬垫用于吸取压纹带深度较浅的类型的元件，有稳定元件姿势的作用。
压纹衬垫，需要根据使用的内腔高度进行调整。
图 2-2-1
・
压纹衬垫可使用的载带的内腔高度 ： 1.0mm～8.0mm
警告
压纹衬垫的拆卸、调整操作不正确而进行生产，可能会导致故障。
2-2-1 计算内腔高度
请算出压纹带的内腔高度 A。
・
需要调整的载带
内腔高度：8.0mm 以下
图 2-2-2
警告
内腔高度 A 超过 8.0mm 时，请把压纹衬垫拆下来。
（参见 2-2-3 章 压纹衬垫的拆卸方法）
2-2-2 计算压纹衬垫高度
请算出压纹衬垫的高度尺寸。
计算式 ： 26.5mm－A＝B
A = 内腔高度
B = 需要调整的衬垫高度尺寸
例 ： 内腔高度Ａ为 3mm 时
26.5mm－3mm＝23.5mm B 衬垫高度应调整为 23.5mm。
压纹衬垫
内腔高度Ａ
EF32FS/44FS/56FS 使用说明书
2-4
2-2-3 拆卸压纹衬垫
调整压纹衬垫高度、或内腔高度超过 8.0mm 时，需要把压纹衬垫拆下来。
１） 先拆下剥离盘，再把压纹衬垫拆下来。
（EF44FS/EF56FS，推到吸取位置开口部一边后可拆下。）
图 2-2-3-1 EF32FS
压纹衬垫不使用时，请妥善保管。
2-2-4 压纹衬垫的安装和调整
1) 请按「2-2-2 章 计算压纹衬垫高度」的说明，求出压纹衬垫的高度，进行调整。
(紧固转矩 1.3
53.0
0
＋
N
・
m)
图 2-2-4-1
2) 因剥离盘妨碍安装压纹衬垫，应先把剥离盘拆下来（EF32FS），或把剥离盘推到边上去
(EF44FS/56FS）。
图 2-2-4-2 EF44FS/56FS
调整高度用的目标线
定位用凸起
B
EF32FS/44FS/56FS 使用说明书
2-5

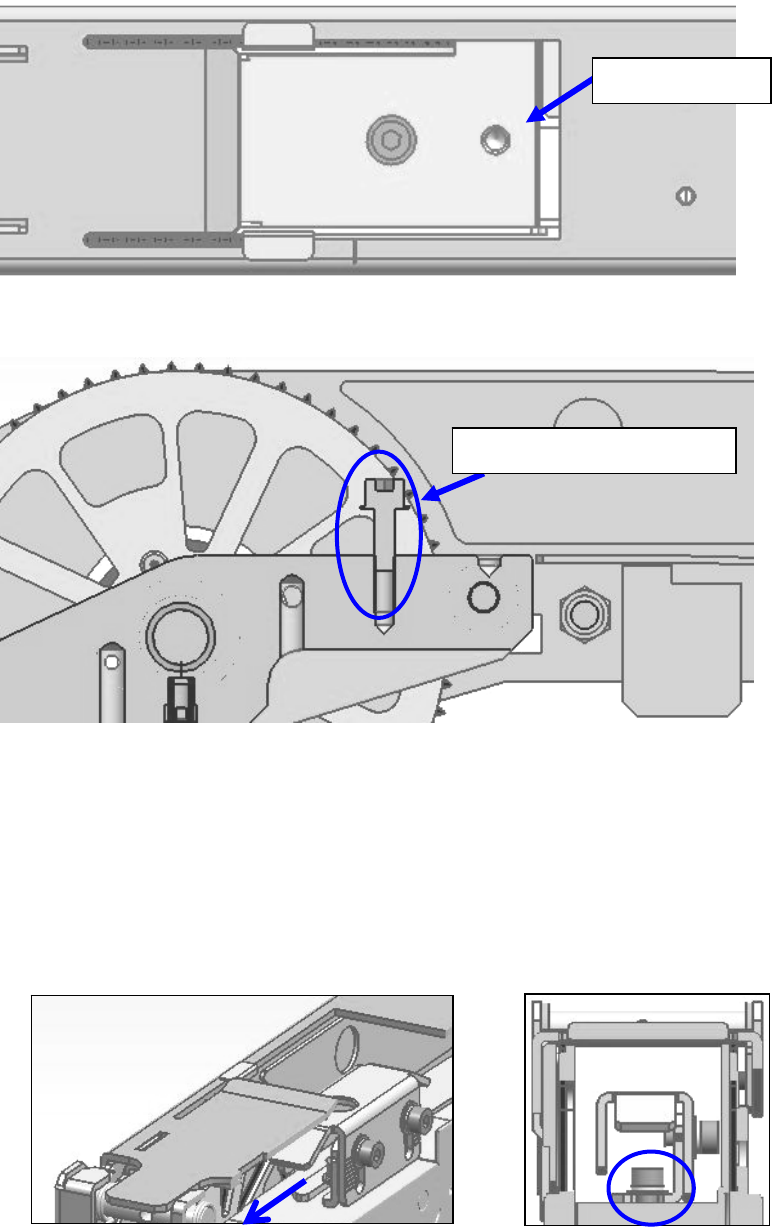

3) 暂时先把安装压纹衬垫用的螺栓拧紧固定。
使用的螺栓：六角凹头螺栓（带皿/弹簧垫的 M3x10）
图 2-2-4-3
图 2-2-4-4
4) 请固定压纹衬垫。
・
从定位孔的一侧滑过来。
・
请确认压纹衬垫底面的凸起部陷入定位孔里后，用螺栓拧紧固定。
(紧固转矩 1.3
53.0
0
＋
N
・
m)
图 2-2-4-5 图 2-2-4-6
开约 5～7mm 的缝隙
定位凸起孔
