EF32FS/44FS/56FS 使用说明书
2-21
2-4-2 拆卸方法
1）压下解锁把，把供料器慢慢拉出，直到底部导块凸出部挂到带子导块。 (换带位置)
图 2-4-2-1 图2-4-2-2
2) 长按操作面板的■开关，使卷绕马达驱动停止。
图 2-4-2-3
3) 按下操作面板的▼开关，卷回带子。
开始后不久，载带从链轮传送齿脱落，带子卷动停止。
※ 拆卸带子操作中按▼开关时，传送间距越大，作业效率越高。
传送间距在 12mm 以下时不论元件尺寸如何，建议重新设置为 12mm 以上。
（2-5-1 章 变更传送间距设置）
在换带作业过程中变更了传送间距时，必须恢复为原来的间距设置。（没有拆卸
带子时同样）否则供给位置不准。
■开关
▼开关
显示卷绕马达驱动停止状态。
注意
底部导块
带子导块
凸出部
解锁把
EF32FS/44FS/56FS 使用说明书
2-22

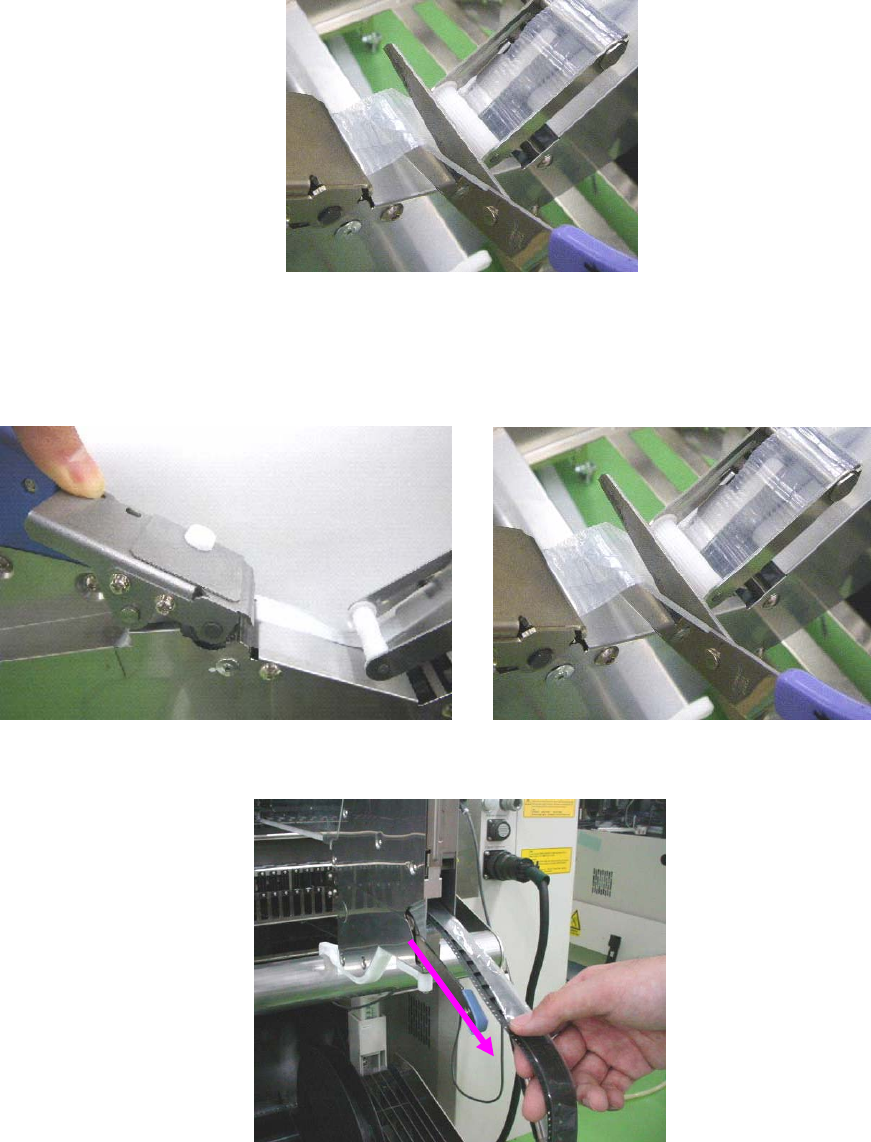

4) 把被送入护罩带回收箱的护罩带剪断。
①带子卷筒用完时
用手指按下拉杆空转臂，从齿轮缝隙把护罩带拉出约 50mm，令护罩带松弛后，用剪刀剪断。
图 2-4-2-4
②中途更换卷筒时
当带子卷筒里还有残余元件时，如果使再利用预备的护罩带残留 400mm 以上，下次可顺利地进行
带子的安装。切断方法与①同。
图 2-4-2-5 图 2-4-2-6
5）从供料器后侧把带子拔出。
图 2-4-2-7
如果在卷筒使用过程中进行更换，拔出时，元件可能会洒落，请小心操作。
拔出带子后，请将护罩带回收箱清空。（2-4-3 章 护罩带的废弃方法）
6）如果插进了外部插头，请从带状供料器拔下插头。
EF32FS/44FS/56FS 使用说明书
2-23
2-4-3 护罩带的废弃方法
护罩带容纳量，相当于 30m（20m 的卷筒的 1.5 倍）。
进入护罩带回收箱内的护罩带超过一定量后，会打开一层盖子。
如果不进行回收，继续生产，盖子会完全打开，护罩带会飞散出来。
每用完一个卷筒后，或排带箱打开一层时，请废弃护罩带。
1）向面前拉排带箱盖。
护罩带被传动齿轮夹住时，请按下拉杆空转臂，打开滚轮部位。
图 2-4-3-1 图2-4-3-2
2）回收护罩带。如果护罩带夹在传动齿轮上，请按下拉杆空转臂，回收护罩带。
图 2-4-3-3
图 2-4-3-4
3）在生产中回收护罩带时，请用剪刀在护罩带废弃口处剪断护罩带。
图 2-4-3-5
拉护罩带时用力过猛，也有可能影响生产。
排带箱盖
回收箱装满时，盖子打开一层的状态
注意
注意
