EF32FS/44FS/56FS 使用说明书
2-15
2-4-1 安装方法
1）将卷筒安装到架子上，使之在供料器的正下方。
把隔板对准卷筒宽度插进去。可以夹多个卷筒使用。
图 2-4-1-1 图2-4-1-2
要安装带子，护罩带的引端长度必须 400mm 以上。
长度不够时，请用使用过的护罩带连接(参见图 2-4-1-24 ■护罩带长度短于
400mm 时的带子安装方法)。
使用前，请确认卷筒没有变形、卷筒旋转没有异常。卷筒若变形或异常，会影响正
常的功能。
2）从带式送料器末端下部的带子插入口，用手把带子插入，再从上护罩开口部拉出护罩带。
图 2-4-1-3 图 2-4-1-4
卷入带子时，请注意不要使带子歪斜。若带子歪斜，会出现在插入口附近挂住带子、
带子传送不顺畅等问题。
带子在插入口被挂住时，请慢慢取出带子，再重新小心地插入。若是带子在插入口被挂
住强行继续作业，则有可能损坏带子。
注意
注意
注意
注意
EF32FS/44FS/56FS 使用说明书
2-16

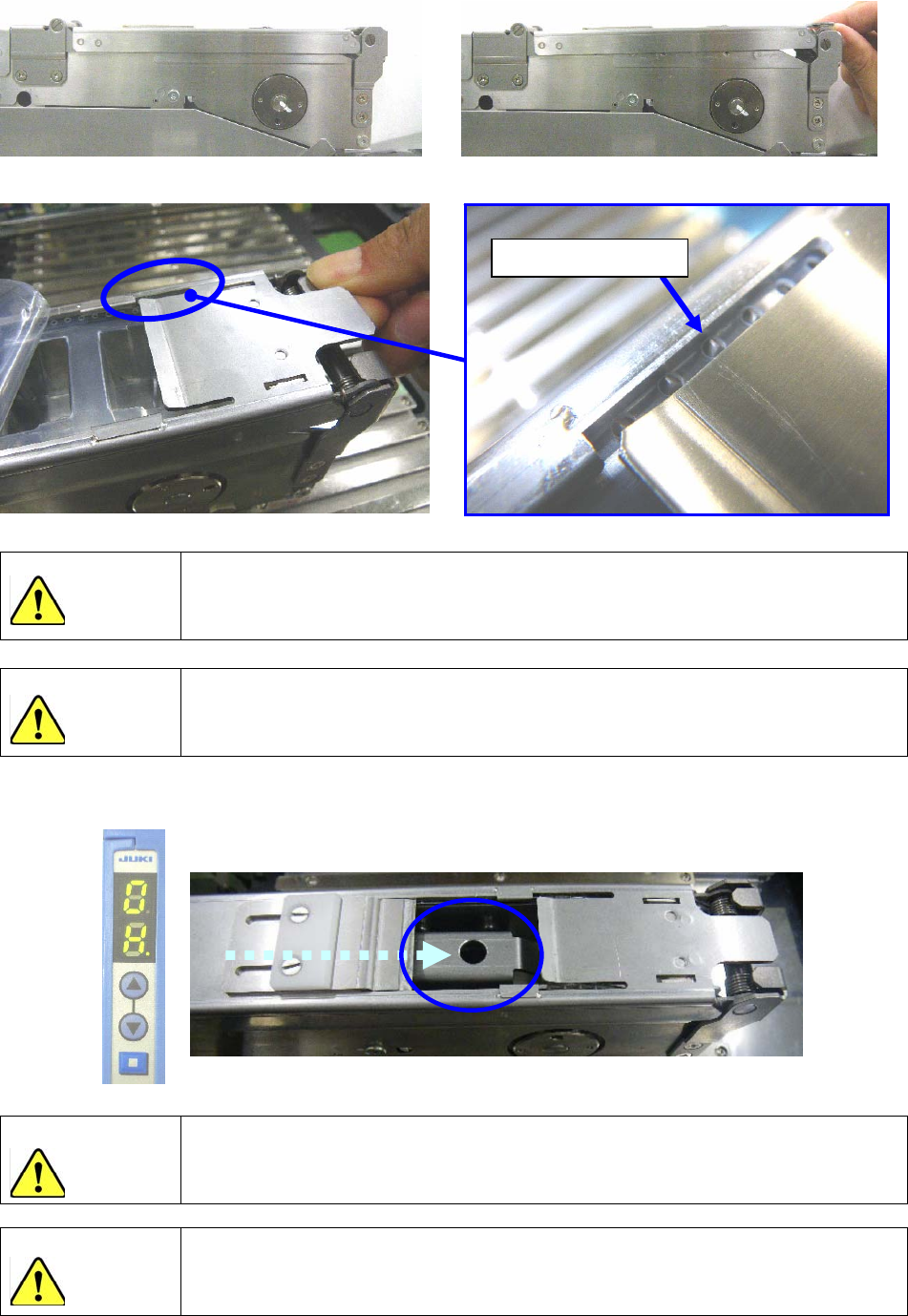

3）把上护罩前端部抬高，使带子穿过框架和上护罩之间，再把链轮齿尖插入传送孔。
图 2-4-1-5 图2-4-1-6
图 2-4-1-7 图 2-4-1-8
EF32FS/44FS/56FS 的上护罩与其他电动供料器不同，不打开，仅抬起尖端部。
为防止静电及磁力吸附微小元件，上护罩使用的是非磁性体导电性材料。人手接
触、或沾上手指上的脂肪时，可能腐蚀变色，但不影响功能。
4）按下操作面板的▲开关，把元件供给到「吸取位置开口部」。
图 2-4-1-9
请检查传送间距的设置及剥离盘的位置，是否符合要安装的带子的间距。
（参见 2-5-1 章 变更传送间距设置、 2-5-2 章 剥离盘位置的调整）
请确认链轮的齿尖已进入载带的孔内。
链
轮齿
尖
注意
注意
注意
注意
EF32FS/44FS/56FS 使用说明书
2-17
5）将护罩带向身边拉，从防止护罩带上浮导块的下面穿过。使护罩带通过「张力轴」上侧、穿过「张力
辊」下侧。
图 2-4-1-10
6）用手指按住拉动空转臂，把齿轮抬起来，让齿轮咬住护罩带前端。
这时，要让护罩带直对着齿轮插进去。
图 2-4-1-11
※1 护罩带太短，张力臂抬起时，请伸长护罩带。
※2 请将护罩带插进去 50mm 以上。如果有困难，请进行正向传送。
初始化时，护罩带会倒转一次，约 30mm。
※3 请尽量避免护罩带的松弛。
初始化时，护罩带最多只会被刮入 100mm 左右。
※4 如果将护罩带倾斜插入，在初始化时有可能缠绕齿轮。
如果发生了缠绕，请参见「5-4. 缠绕齿轮，引起动作不正常时」的说明。
图 2-4-1-12
・
护罩带的末端，有时会被胶带粘在卷筒的中心轴上。请注意不要使该胶带被卷
入传动齿轮里。如果传动齿轮沾上黏着剂，则无法进行正常功能。
请把护罩带直着插入传动齿轮。
注意
×
○
不要斜着插入。
张力轴
张力辊 防止护罩带悬浮导块
