各機能部品

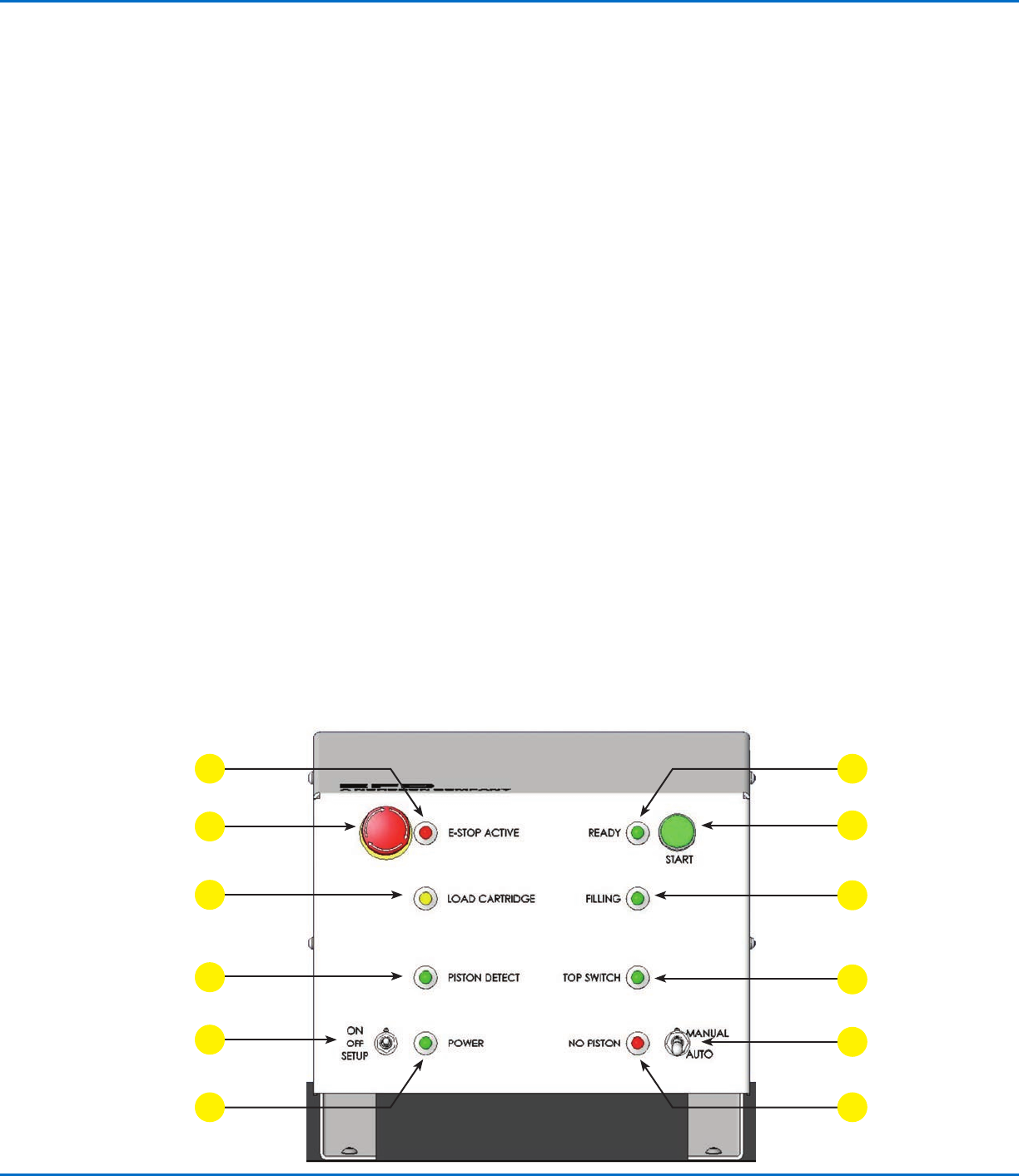

コントローラー前面パネル
a
READY
カートリッジが設置された時に点灯します。
b
START
自動モードの場合、STARTボタンを押すと充填を開始します。マニュアルモードの場合は、ボタ
ンを押し続けている間、バルブが開いています。
c
FILLING
バルブが 開いているときに点灯します
d
TOPSWITCH
エアシリンダーピストンが上部スイッチの位置に来た時に点灯します。自動モードでは液剤が
設定の量まで充填され、工程が終了したことを意味します。
e
AUTO/MANUAL
スイッチを下にすると自動 モード、上にするとマニュアルモードになります。
f
NOPISTON
カートリッジにピストンが 挿 入されていない状態で装 置 にカートリッジがセットされたことを感
知し、点灯します。ピストンを挿 入したカートリッジに交 換するとリセットします。
g
POWER
装置に電源が入ると点灯します。
h
POWERON/OFF-
SETUP
3ポジションのスイッチです。上は電源オン、真ん中は電源オフ、下は装置の設定時に使用しま
す。
i
PISTONDETECT
エアシリンダーのピストンが、ピストン感知スイッチの位置と並んだ時に点灯します。
j
LOAD
CARTRIDGE
カートリッジ感知スイッチが装置にカートリッジが設置されていないことを感知したときに点
灯します。
k
EMERGENCY
STOP
E-Stopスイッチを押すと、装置のエネルギー状態を最小にします。つまり、全ての電力を切り、
エアー圧を解放します。E-Stopを時計回りに回すとリセットされます。
l
E-STOPACTIVE
E-Stopスイッチが押されると点灯します。装置の全ての入力と出力が停止されたことを意味し
ます。
k
j
i
h
b
c
d
e
al
fg
Atlas カートリッジ充填システム
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
コントローラー背面パネル
a. I/O端子 — コントローラーと装置のその他のパーツとの間
の電気信号を接続します。この図にはケーブルは示されてい
ません。
b. ヒューズ250V、スローブロー、1A、3AGガラス管ヒューズ
c. 電源入力ジャック — DC24V電源入力用ジャックを差し、
ねじ込みます。SwitchcraftS760Kプラグあるいは同等の
ものを使 用してください 。
背面パネルの端子
1. カートリッジ感知スイッチ +DC24V出力
2. カートリッジなし信号入力
3. カートリッジ感知信号入力
4. ピストン感知信号入力
5. 磁気スイッチ+DC24V出力
6. ピストンなし信号入力
7. トップスイッチ信号入力
8. 主ソレノイドオン 信 号 出力
9. シリンダー下降コマンド信号出力
10. 充填コマンド（バルブ開放）出力
11. シリンダー上昇コマンド出力
12. センサー及びソレノイドDC接地出力
a
b
c
