設置
7.0 bar
(100 psi)
Atlas カートリッジ充填システム
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
セットアップ
• 主電源を切り、エアー入力のない状態、あるいは元圧を切った状
態で 開始します。
• シリンダーマウントブロックと押し出し部の先 端の位置が 揃うよ
う、シリンダープレートマウントの2つのネジを緩め、シリンダーア
ッセンブリの高さを調整してから、取り付けネジを締めます。
所望のサイズのカートリッジを装置に設置するには：
1. 図1のように、ピストンを挿入した空のカートリッジの重さを
量ります。
2. AUTO/MANUALスイッチを、マニュアルの位置（上）にして
ください 。
3. ピストンが挿入されていないカートリッジを設置します。
4. 電源スイッチをオンの位置にします。
5. No PistonのLEDが点滅するまで、シリンダーロッドを手で
伸ばします。
No PistonのLEDが点灯したらすぐに停止してください。
図1
Atlas カートリッジ充填システム
17
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
6. シリンダーロッドが、カートリッジの底辺に接触するまで、シリンダープレートマウントの二つのネジを緩め、シリンダーア
ッセンブリの高さを調整します。アッセンブリの位置が決まったら、シリンダープレートの取り付けネジを図2に従って締
めます。
セ ッ ト ア ッ プ（ 続 き ）
7. 電源スイッチをオフの位置にします。
8. シリンダー を手で 元 に戻します。ここでカ ートリッジ をピストンが 挿 入されているものと交 換します。ピストンが カ ートリ
ッジ先端まで押し込まれていることを確認してください。
9. 電源スイッチをSETUPの位置にします。
10.図3に示されているように、ピストンの内側の突起部分にシリンダーロッドの先端が触れるまで、シリンダーを手で伸ば
します。

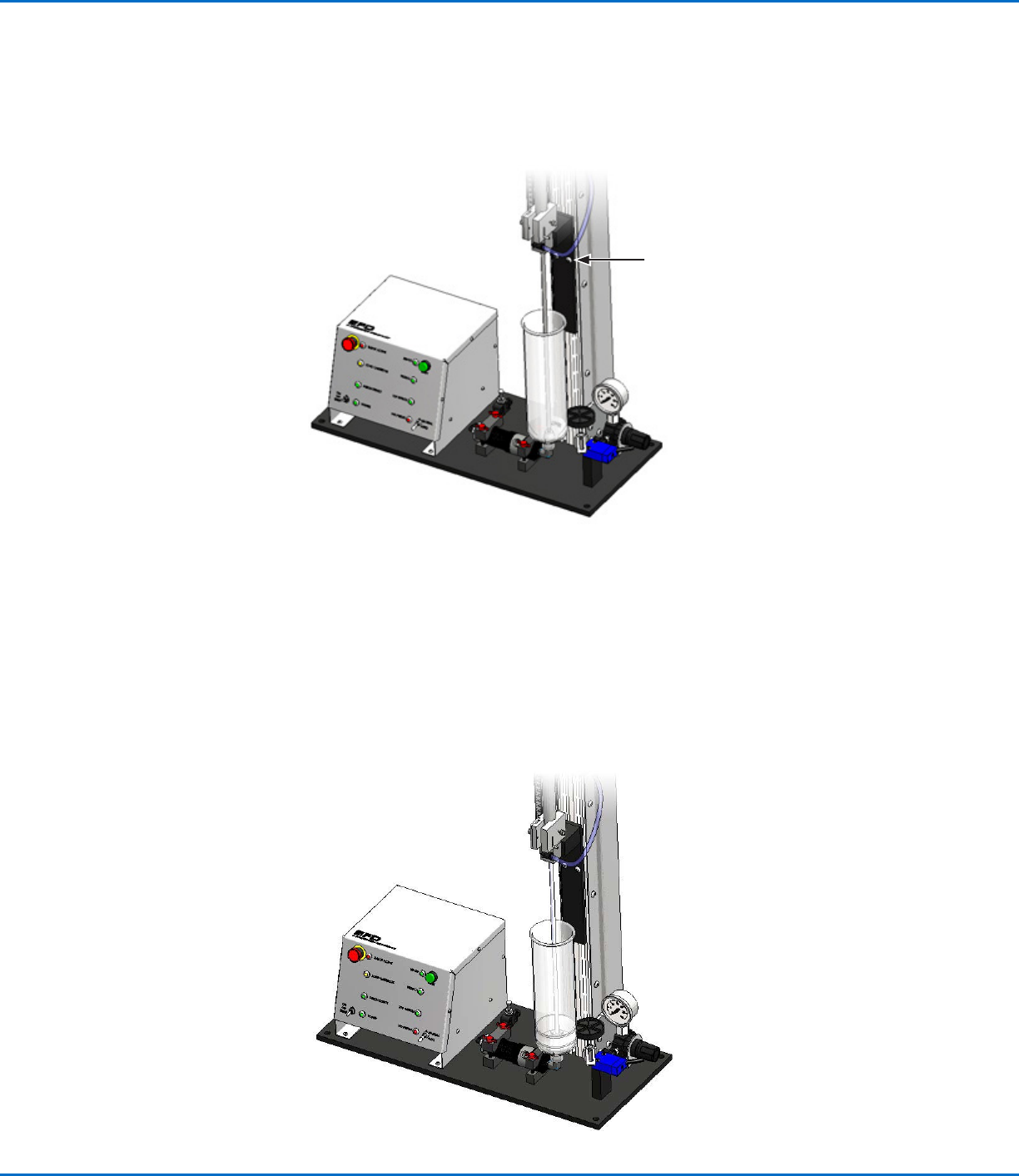

図2
図3
